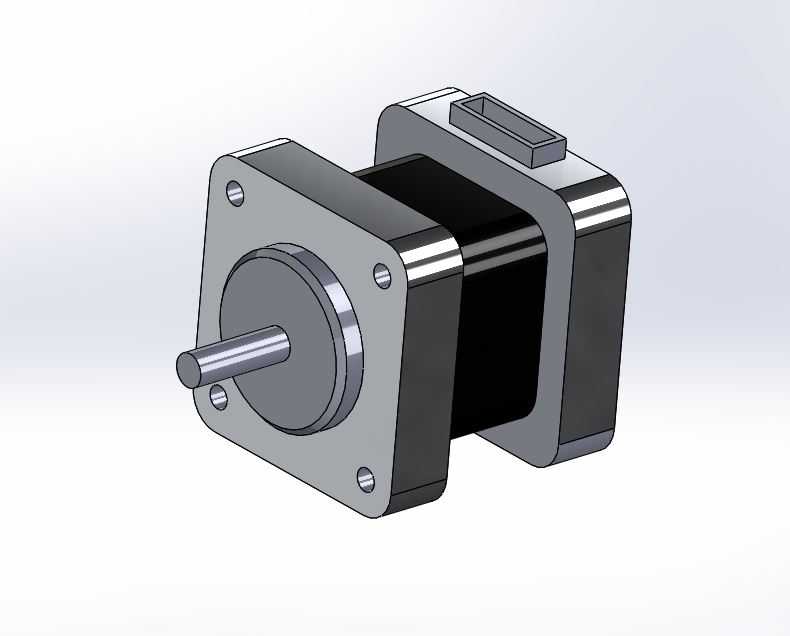

NEM17规格步进电机结构三维建模

在小型自动化设备的结构选型环节，NEM17规格步进电机是桌面级传动场景里出镜率极高的动力元件，常见于3D打印机进给轴、小型雕刻机位移平台、桌面机械臂关节驱动、自动化点胶工位滑台、智能仓储小型分拣拨叉机构这类对安装空间有严格限制、同时需要精准开环位置控制的场景。这类电机的核心功能是将电脉冲信号转化为固定步距角的角位移，无需额外的位置反馈元件即可实现低成本的定角度转动、定速传动，搭配对应细分驱动器后，可实现更小的脉冲当量，满足轻载工况下的高精度位移需求。从建模的设计思路来看，还原该款电机时首先要锚定安装法兰的基准面，这是所有配套结构设计的核心参照——NEM17对应的安装法兰为42mm见方的方形结构，四个安装孔位呈对称分布，孔中心距为31mm，适配M3规格的安装螺丝，前端输出轴为标准D型切边轴，轴径5mm，切边位置的尺寸公差直接影响同步轮、联轴器的装配紧密度，建模时需要严格还原切边的平面位置与轴伸长度，避免后续装配时出现传动件打滑、轴向定位失效的问题。电机本体的外形分为前端盖、定子绕组段、后端盖三个核心部分，前端盖采用压铸铝合金材质的方形结构，预留的轴承位与输出轴保持同轴度要求，建模时要注意端盖边缘的倒角与安装沉孔的深度，沉孔深度需要匹配M3螺丝的头部高度，保证安装后螺丝头不突出法兰平面，避免与安装板产生干涉。定子段为方形叠压结构，外部包裹的黑色塑封层要还原实际的拔模斜度，后端盖与前端盖结构对称，顶部预留的接线盒位置要准确还原出线口的尺寸与方向，方便后续布线时的空间预留。在安装边界的考量上，这类电机的总长度根据扭矩规格不同有多个版本，建模时选取的是常规40mm机身长度的版本，总轴向尺寸从法兰安装面到后端盖尾部为48mm，输出轴的轴伸长度为24mm，径向最大尺寸不超过法兰的42mm对角线，在配套结构设计时，安装板的开孔需要预留0.1-0.2mm的装配间隙，法兰贴合面需要保证平面度不大于0.05mm，避免电机安装后出现轴系卡滞、运行噪音过大的问题。另外，建模时还原了电机表面的金属质感与塑封层的哑光质感，可直接用于设备装配的干涉检查、运动仿真，也能用于方案展示阶段的效果渲染，帮助结构工程师在选型阶段快速完成整机的布局校验，提前排查安装空间不足、传动件匹配错误这类常见的设计问题，减少实物打样阶段的修改成本。
