两串锂电池保护控制电路板结构设计

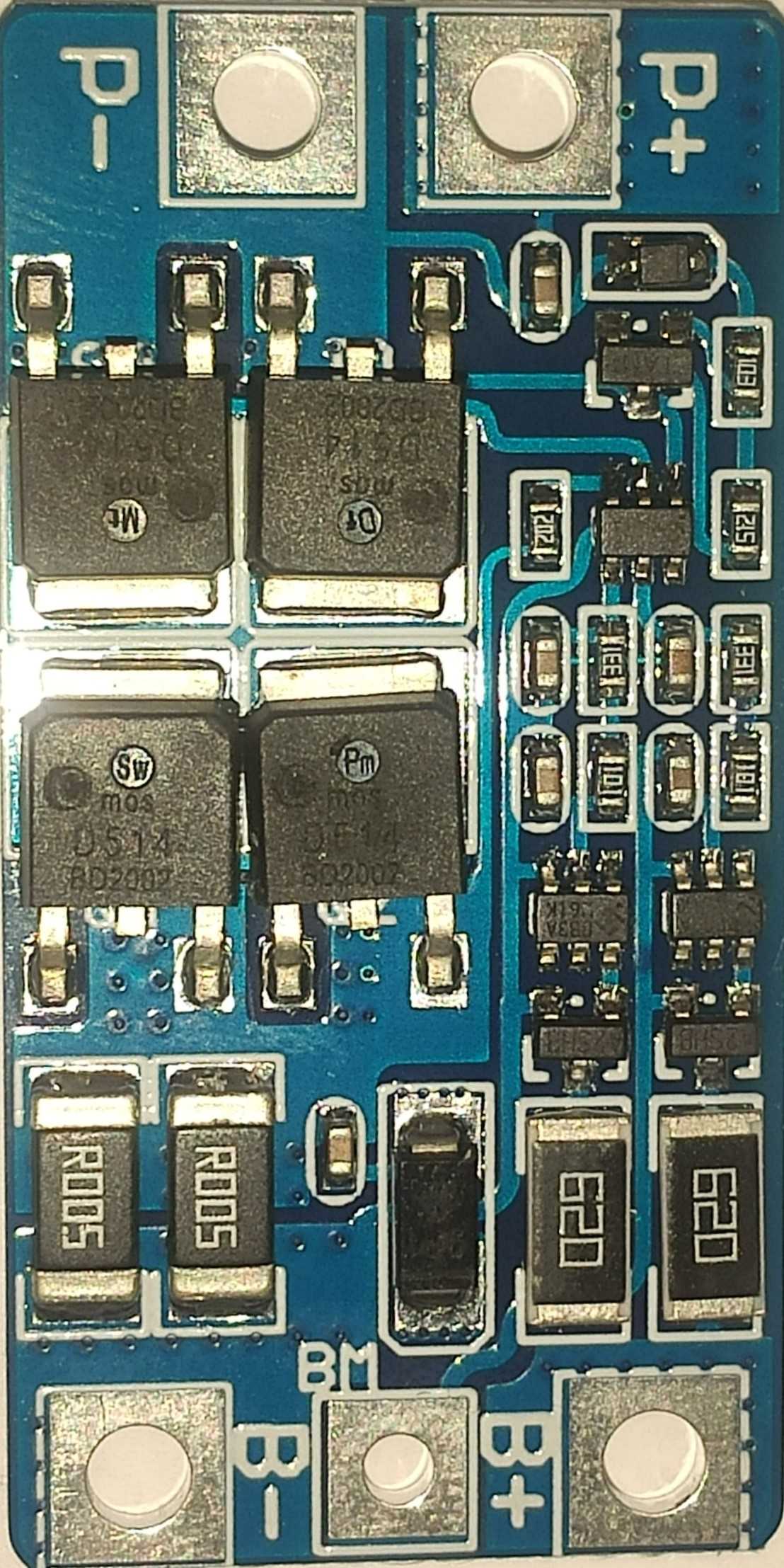

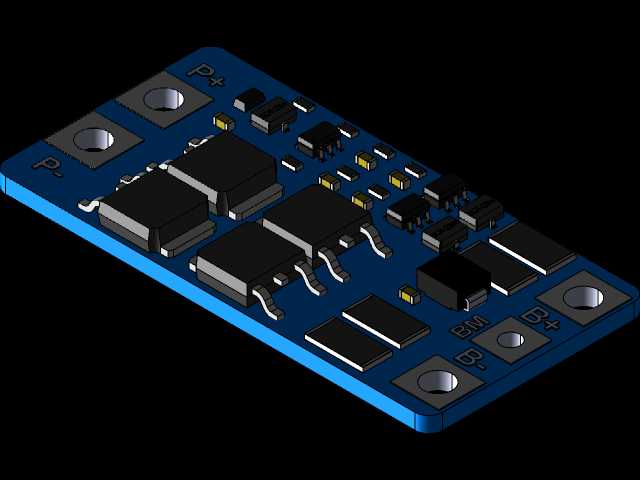

这款两串锂离子充电控制板属于小型储能系统的核心保护部件，主要面向手持便携设备、小型储能电源、低压直流供电类消费电子、小型电动工具的电池包配套场景，承担锂电池组充放电过程的全链路管控作用，避免电芯出现过充、过放、过流、短路等异常工况，直接决定锂电池组的循环使用寿命与使用安全性。从结构设计层面看，整块板采用FR-4环氧玻纤基板作为载体，板边预留四个对称分布的金属化安装孔，孔位周边做了露铜加锡处理，既可以通过螺丝直接锁附在电池包的塑料支架上，也能配合铜柱实现与外壳的绝缘固定，安装孔的位置公差控制在±0.1mm范围内，适配多数通用两串电池包的安装位尺寸，不需要额外做转接结构就能完成装配。板上的功率回路采用大宽度铺铜设计，MOS管等功率器件沿板边一侧排布，预留了足够的散热空间，大电流通路的铜皮厚度做了加厚处理，持续充放电状态下的温升控制在合理区间，不会因为局部过热影响周边采样器件的精度。采样电阻、保护IC等小信号器件集中布置在板的中部区域，远离功率器件的散热路径，减少温度漂移带来的采样误差，保证电压、电流检测的准确性。接口部分做了清晰的丝印标识，B+、B-分别对应电池组的总正总负连接端，P+、P-为充放电输出端，BM为两串电芯的中间电压采样点，装配时不需要额外查阅图纸就能完成接线，降低生产环节的接错风险。板上的元器件排布充分考虑了SMT贴片加工的工艺要求，器件之间的间距满足回流焊的最小安全距离，没有出现器件干涉、贴装头无法到达的死角，同时兼顾了后期返修的操作空间，损坏的器件可以直接用热风枪拆卸更换，不需要破坏周边的走线与元器件。整体外形为规整的矩形结构，板边做了圆角处理，避免装配过程中划伤电池外皮或者绝缘层，板厚采用常规1.6mm规格，具备足够的机械强度，日常装配、运输过程中不会出现弯折变形的情况。在功能实现上，该控制板可以实时监测每一串电芯的电压状态，充电时当任意一串电芯电压达到过充阈值就会切断充电回路，放电时当任意一串电芯电压降到过放阈值就会切断输出回路，同时具备过流保护与短路保护功能，当输出端出现短路或者电流超过设定阈值时会在极短时间内切断回路，保护电芯与后端用电设备的安全。
