4位圆形连接器女套筒焊杯插头结构

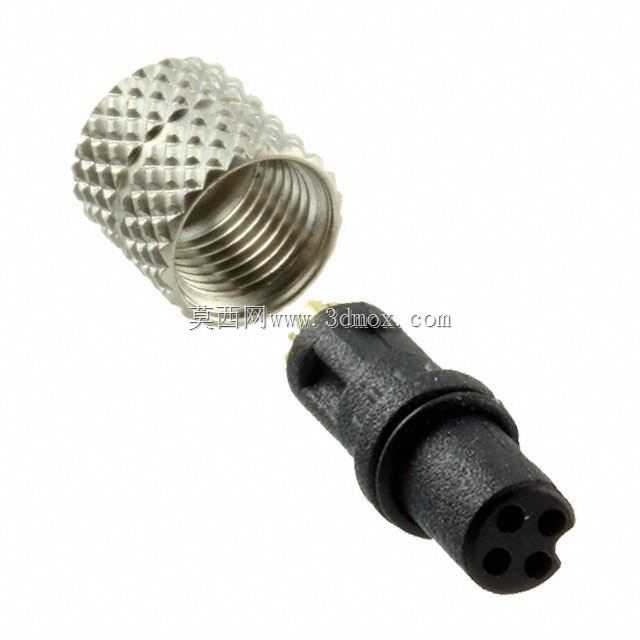

　　在工业控制、传感信号传输、小型机电设备内部接线场景中，这类4位置圆形连接器插头是小电流信号回路里常用的互连部件，主要承担设备内部模组之间、设备与外接传感单元之间的信号通路连接作用，相比矩形接插件，圆形结构在有限安装空间内的抗径向挤压能力更强，滚花外壳的设计也方便现场施工时徒手完成插拔锁紧，不需要额外借助卡簧钳等辅助工具。从结构设计逻辑来看，这款插头采用女套筒焊杯接线形式，焊杯端直接对应导线线芯焊接位，每个焊杯的内孔尺寸适配常规22-26AWG的信号导线，焊接时导线剥线长度控制在3mm左右即可完全插入焊杯内腔，避免焊锡外溢造成相邻针脚短路。

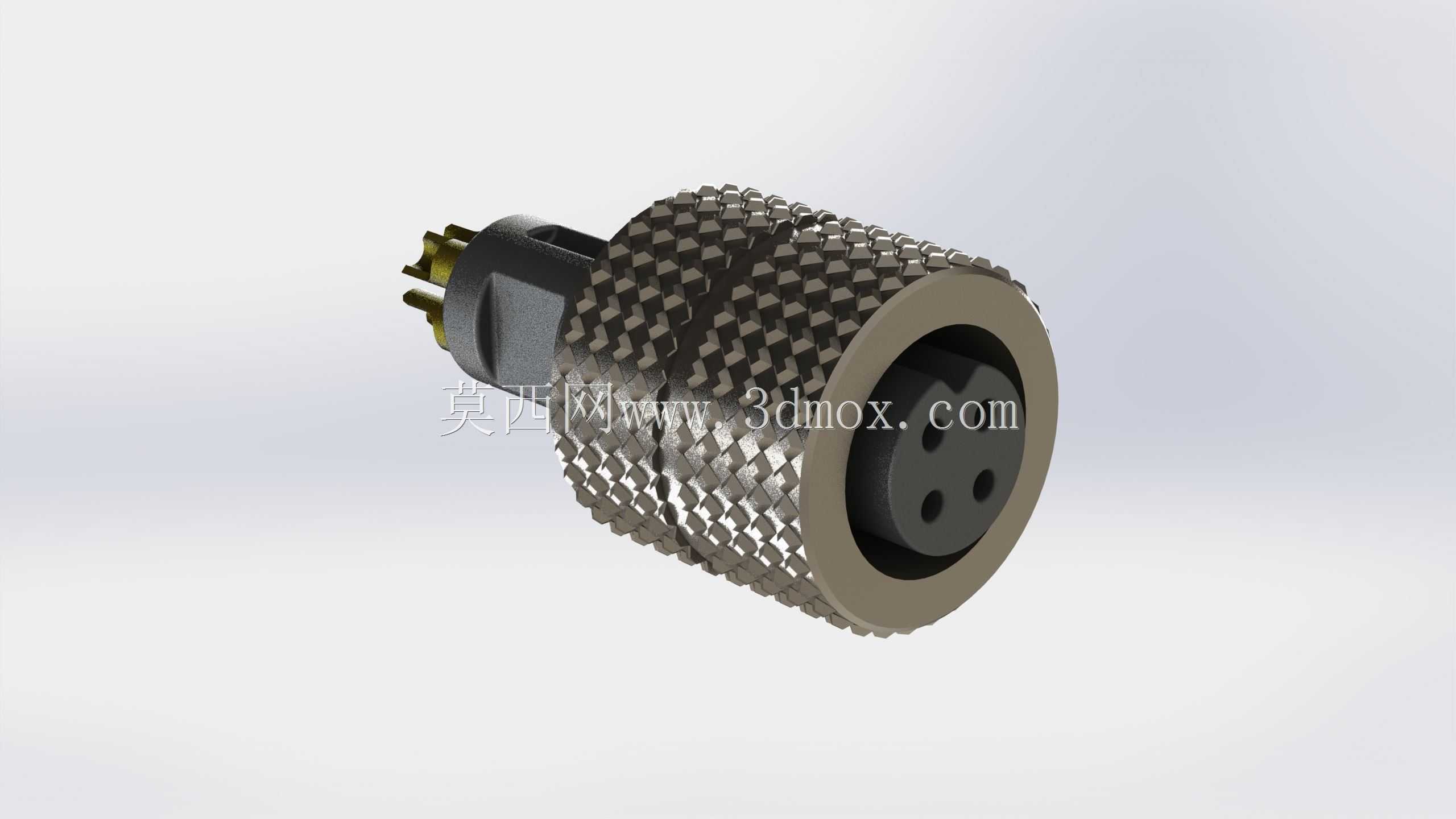

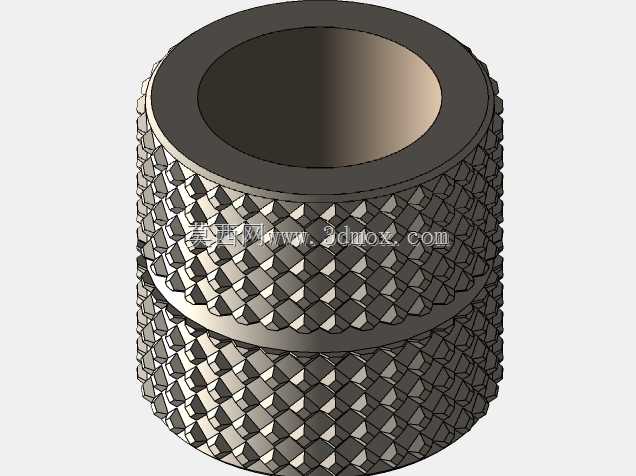

　　插合端的4个接触孔呈圆周均匀分布，孔位之间设置了绝缘隔筋，隔筋厚度经过耐压验证，可满足相邻回路之间500V工频耐压的绝缘要求，避免信号串扰。外壳部分采用网纹滚花处理，滚花纹路的节距控制在0.5mm，滚花深度0.2mm，既保证徒手操作时的摩擦力足够，又不会因为纹路过深造成外壳积尘难以清理。外壳尾部的接线端设置了应力释放结构的安装位，可配套对应规格的橡胶护线套，对焊接完成后的导线根部进行弯折防护，避免设备运行过程中导线反复弯折造成线芯断裂。安装边界方面，这款插头的最大外径为12mm，插合端面到焊杯尾部的总长度为18mm，插合时的导向倒角为15度，可允许插合过程中存在最大2度的轴向偏角，降低现场装配时的对位难度。

　　接触件采用铜合金基材，表面镀金处理，镀层厚度1μm，可保证在-40℃到85℃的工作环境下接触电阻稳定在10mΩ以内，避免信号传输过程中出现压降过大的问题。绝缘基座采用耐高温PBT材质，可承受波峰焊时260℃的高温冲击，不会出现基座变形、针脚移位的问题。在实际选型应用中，这类插头常被用在工业传感器接线、小型伺服电机编码器信号接线、医疗设备内部信号互连等场景，相比螺钉压接的接线形式，焊杯式接线的连接可靠性更高，在存在小幅振动的设备运行环境下，不会出现导线松脱的问题。

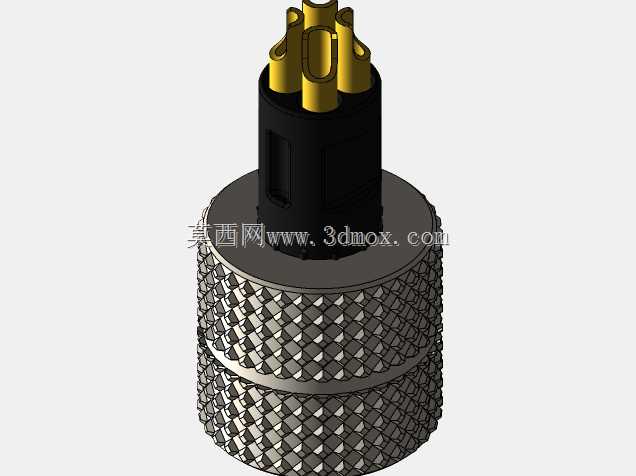

　　建模过程中需要重点关注插合端的孔位同轴度，每个接触孔相对于外壳中心轴的同轴度公差需要控制在0.05mm以内，否则会出现公母头插合卡滞、接触件偏磨的问题；滚花特征的建模需要注意纹路的螺旋角度与实际加工参数一致，保证渲染效果与实物外观匹配；焊杯的内孔锥度设计为10度，方便导线插入的同时，也能在焊接时容纳多余的焊锡，避免焊锡堆积在焊杯口部影响插合。另外，外壳与绝缘基座之间采用过盈配合装配，过盈量控制在0.08-0.12mm，装配后基座不会在外壳内出现轴向窜动，保证插合时接触件的位置精度。在设备整体布局时，需要为插头预留至少15mm的手部操作空间，方便现场接线和后期维护时的插拔操作，插头周边3mm范围内不要布置其他过高的元器件，避免干涉滚花外壳的旋转锁紧动作。
