ISO公制梯形参数丝杠螺母传动组件

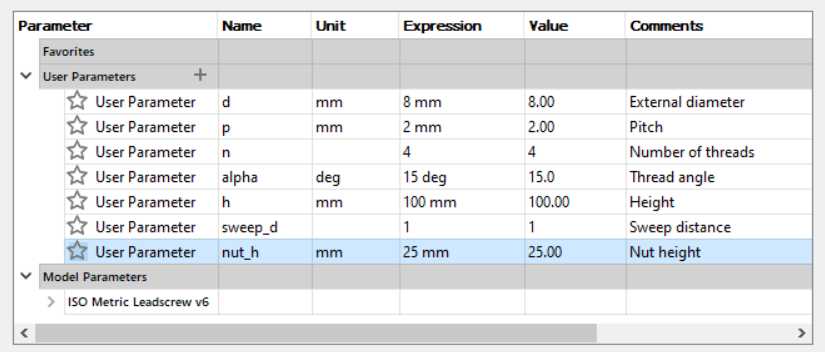

　　在机床进给机构、工装夹具调整平台、自动化输送线的位置调节模块这类需要精准直线位移传递的场景里，梯形螺纹丝杠螺母副是应用极为广泛的传动部件，相比滚珠丝杠，它具备更好的自锁特性，在垂直升降类的轻载传动场景中无需额外加装制动结构就能维持位置稳定，加工难度与后期维护成本也更低，适合中低速、轻载的往复直线传动工况。这套参数化的丝杠螺母组件采用ISO公制梯形螺纹标准设计，建模过程中把螺纹牙型角、螺距、公称直径、丝杠有效行程、螺母配合长度这些核心尺寸都做了参数关联，调整对应参数就能快速生成不同规格的适配型号，不需要重复绘制螺纹牙型与基体特征，能大幅缩短非标传动结构的设计周期。从结构特性来看，梯形螺纹的牙型为等腰梯形，牙侧角为15度，

　　相比普通三角螺纹，它的牙根强度更高，传动过程中螺纹牙面的受力更均匀，配合间隙可以通过调整螺母的轴向位置进行补偿，长期磨损后也能通过简单调整恢复传动精度，不会因为轻微磨损就出现明显的回程间隙。设计时优先考虑了安装边界的适配性，丝杠两端预留了标准的轴颈安装位，可以直接匹配常用的深沟球轴承或者滑动轴套，端部的结构可以根据安装需求直接修改为卡簧槽、扁位或者键槽结构，不需要对丝杠主体做额外的切除操作；螺母的外圆做了标准的圆柱基准面，预留了法兰安装的螺孔位置参数，既可以做圆柱面压装固定，也能通过法兰直接锁附在移动负载的安装面上，适配不同设备的安装空间要求。实际选型使用时需要注意，小螺距规格的梯形丝杠传动效率相对偏低，

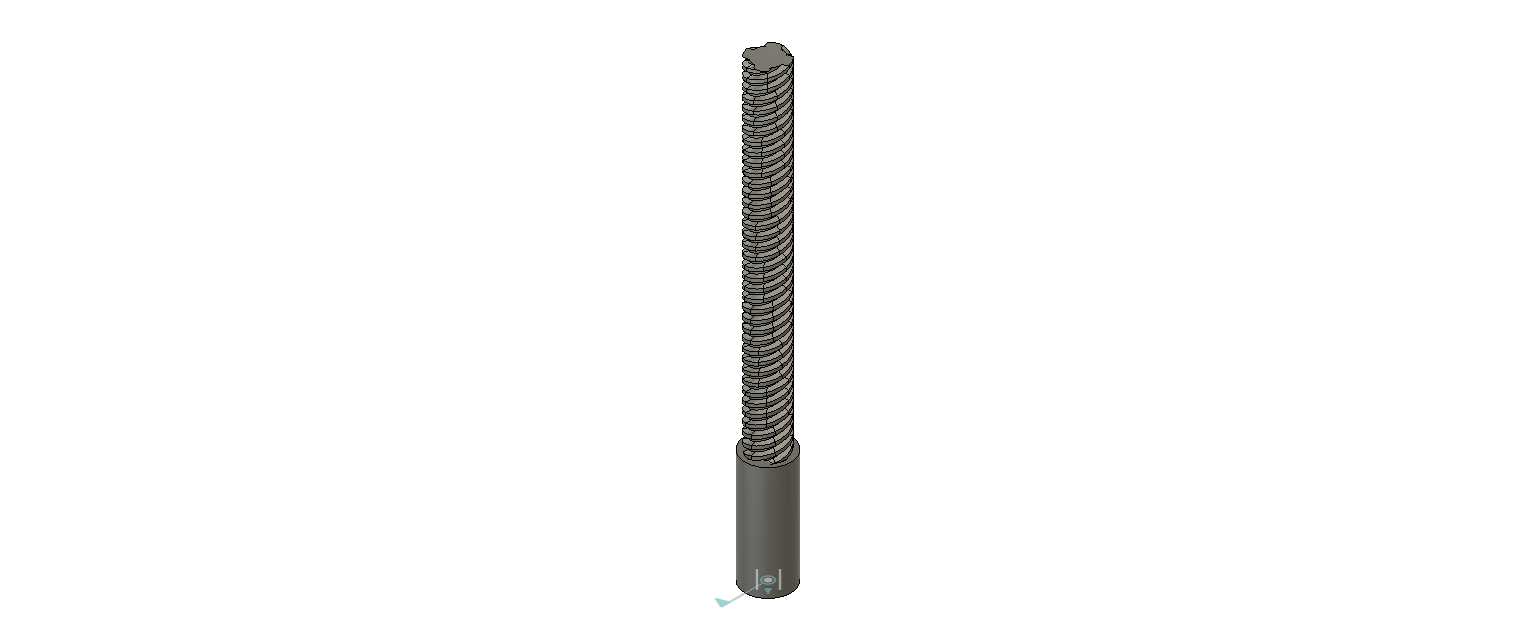

　　不适合高速长行程的连续传动场景，更适合短行程的精密位置调整，大螺距规格虽然传动速度更快，但自锁性能会有所下降，垂直安装时需要根据负载重量核算自锁可靠性，必要时要搭配阻尼结构防止负载下滑。建模过程中螺纹特征采用了真实的螺旋扫掠生成，不是简化的贴图效果，导入装配环境后可以直接做干涉检查，也能导出用于3D打印或者机加工的参考模型，配合参数表调整时，螺纹收尾、轴颈过渡圆角这些细节特征会随主参数同步更新，不会出现特征报错或者几何错位的问题，能直接用于设备的方案布局与装配验证。
