工业传动用多节滚子链条结构设计

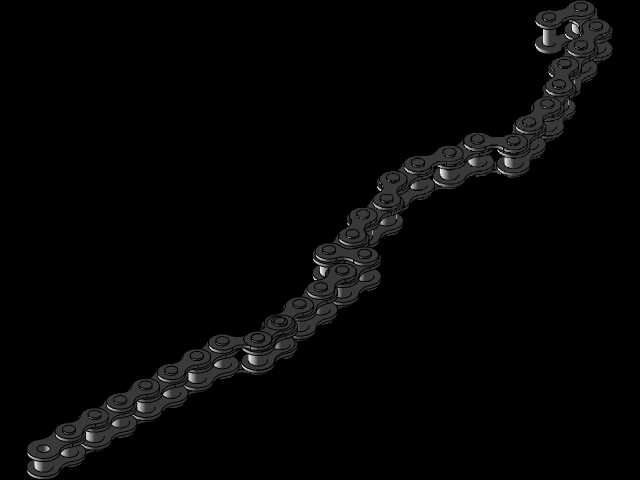

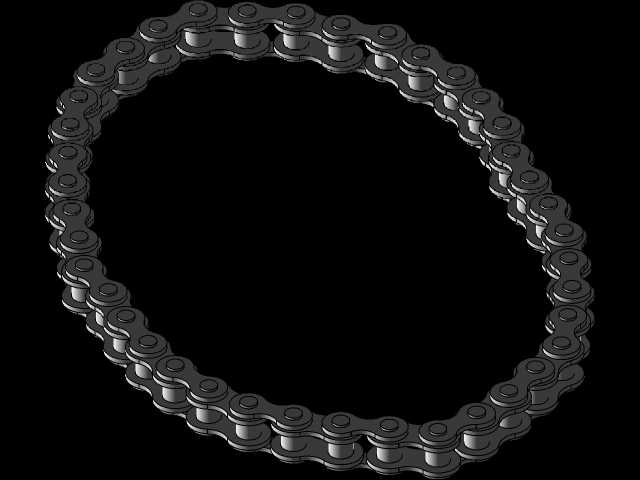

在各类工业传动场景中，滚子链是应用范围极广的挠性传动部件，本次设计的多节链条结构，主要适配中低速重载的动力传递与物料输送工况，常见于自动化生产线输送段、农用机械动力传输、轻工设备传动机构、摩托车及小型工程机械的动力传递环节。不同于齿轮传动的固定中心距限制，链条传动可适应两轴中心距较大的布置场景，同时能在存在一定安装误差、工况存在轻微冲击振动的环境下保持稳定的动力输出，不会像皮带传动那样出现打滑丢转的问题，传动比精度更有保障。从结构设计逻辑来看，每一节链节都由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板与套筒采用过盈配合固定，外链板与销轴同样过盈压装，销轴与套筒之间保留合理的间隙配合，保证链节可以灵活弯折，滚子则空套在套筒外侧，与链轮轮齿啮合时可自由转动，大幅降低啮合过程中的摩擦磨损，延长整套传动机构的使用寿命。设计过程中重点控制了链节的节距精度，节距作为链条最核心的参数，直接决定了与链轮的啮合适配性，节距误差过大会导致啮合卡滞、跳齿、运行异响等问题，同时链板的外形采用了等强度的8字形结构，在保证链板各截面抗拉强度一致的前提下，尽可能降低链板自身重量，减少链条高速运行时的离心力负载。本次建模的链条包含25组标准链节，整体弯折状态还原了链条绕经链轮时的自然弯曲形态，可直接用于传动机构的装配干涉校验，在实际设备布局时，需要预留足够的安装空间，保证链条松边有合理的垂度，垂度过大会导致运行过程中链条抖动、脱链，垂度过小则会加剧销轴与套筒的磨损，提升运行负载。针对不同的使用场景，这类链条还可以通过更换链板材质、增加表面热处理工艺来提升性能，比如在腐蚀环境下使用可选用不锈钢材质链板，重载场景下可对销轴、套筒做渗碳淬火处理提升表面硬度，输送场景下还可在链节外侧加装附件板来固定输送治具，拓展使用场景。建模过程中还原了每个零件的装配关系，没有省略套筒、滚子的细节结构，可直接用于工程出图、运动仿真分析，模拟链条传动过程中的受力分布、运行轨迹，提前验证传动布局的合理性，避免实际加工装配后出现啮合干涉、中心距不匹配等问题。
