工业传动用35节滚子链条结构设计

　　链传动作为机械传动系统中应用极为广泛的挠性传动形式，在远距离动力传递、重载工况适配、恶劣环境耐受等场景中，相比带传动、齿轮传动有着不可替代的优势，本次设计的35节滚子链条，主要面向中小载荷的工业传动场景，可适配轻工输送设备、小型机床辅机、自动化生产线传动单元等多种设备的动力传递需求。从实际应用场景来看，这类定长链条常被用于两轴中心距较大、传动比要求不严格但需要保证平均传动比准确的场合，比如包装生产线的物料输送辊组驱动、小型农机的动力传递单元、工业阀门的远程操作联动机构等，相比齿轮传动不需要严格的箱体密封润滑环境，相比带传动不会出现打滑丢转的问题，能在有粉尘、少量油污的开放工况下长期稳定运行。

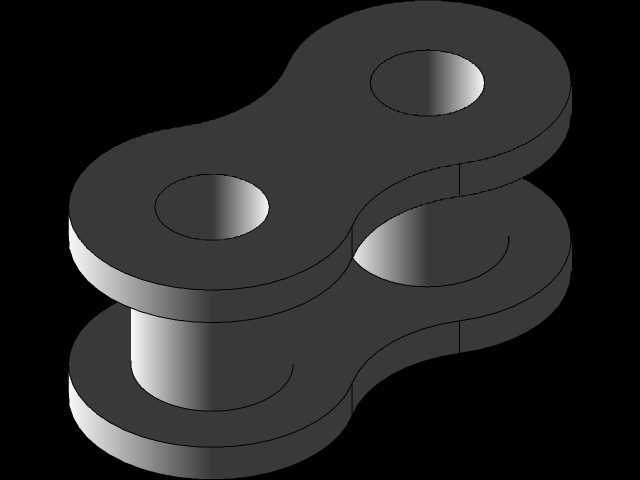

　　在功能特性设计上，整链由35个标准链节串联而成，每个链节包含内链板、外链板、销轴、套筒、滚子五个核心零件，相邻链节通过销轴与套筒的间隙配合实现铰接，保证链条在绕经链轮时能灵活弯折，滚子采用间隙配合套在套筒外侧，与链轮轮齿啮合时可形成滚动摩擦，大幅降低啮合过程中的磨损量，延长链条与链轮的整体使用寿命。链板采用8字形等强度截面设计，在保证链板抗拉强度满足额定载荷要求的前提下，尽可能降低链板自身重量与运动过程中的惯性力，适配中低速传动场景的动平衡要求。

　　设计过程中首先确定了链节的基本参数，匹配标准链轮的齿形参数，保证链条与标准链轮的啮合精度，避免出现跳齿、卡滞等问题；链节之间的铰接间隙控制在合理范围内，既保证链条弯折时的灵活性，不会出现运动卡涩，又控制间隙量避免传动过程中产生过大的冲击与噪音。整链的长度由35个链节串联后确定，可适配中心距在固定范围内的两轴传动需求，安装时可通过调整张紧机构的行程，补偿链条使用过程中因磨损产生的伸长量，保证传动过程中的张紧度合适，避免因过松出现脱链、过紧加剧磨损的问题。

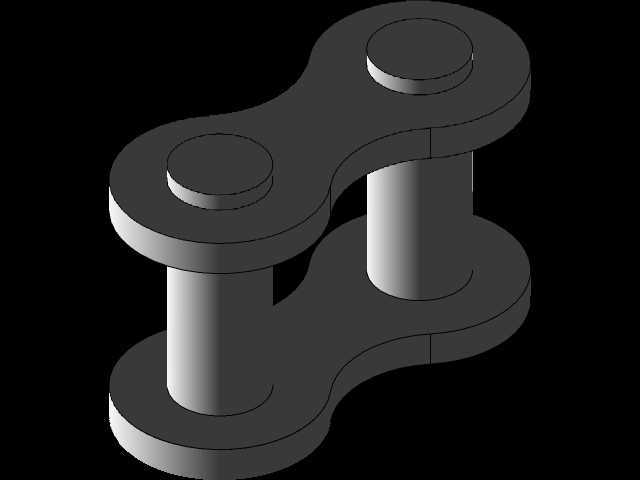

　　从安装边界来看，整链弯折成环形后的最小弯曲半径匹配对应规格链轮的分度圆直径，安装时需要保证两传动轴的平行度误差在允许范围内，避免链条出现偏磨、单侧受力过大的问题；链条的宽度方向尺寸控制在标准范围内，可适配常规的链轮齿宽与安装护罩尺寸，不需要额外定制配套的防护与安装部件。在结构细节处理上，销轴两端采用铆接固定方式，保证外链板与销轴的连接可靠性，避免长期运行过程中销轴窜动脱落；套筒与内链板采用过盈压装，保证内链节的整体刚性，滚子的表面硬度做了强化处理，提升啮合过程中的耐磨性能，适配长期连续运行的工况需求。

　　在实际选型应用中，这类定长链条可根据传递功率、运行转速、工况环境等因素匹配对应的润滑方式，开放工况下可采用定期人工涂抹润滑脂的方式，封闭传动箱内可采用油浴润滑，进一步降低磨损速率。设计时充分考虑了链条的互换性，所有零件尺寸均符合对应链号的标准规范，单节链节损坏时可单独拆卸更换，不需要更换整根链条，降低后期维护成本。整链的抗拉强度、极限转速等参数均经过校核，可满足额定载荷下的长期运行需求，运动过程中多边形效应带来的速度波动控制在合理范围内，适配对传动平稳性要求不是极高的一般工业传动场景。
