弯式PCB板端射频同轴SMA连接器件

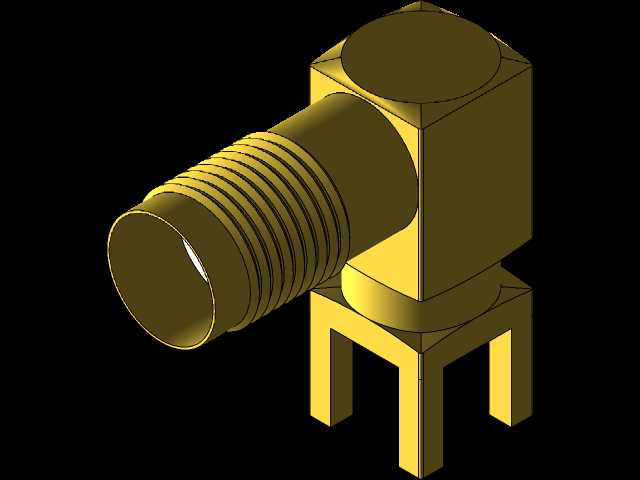

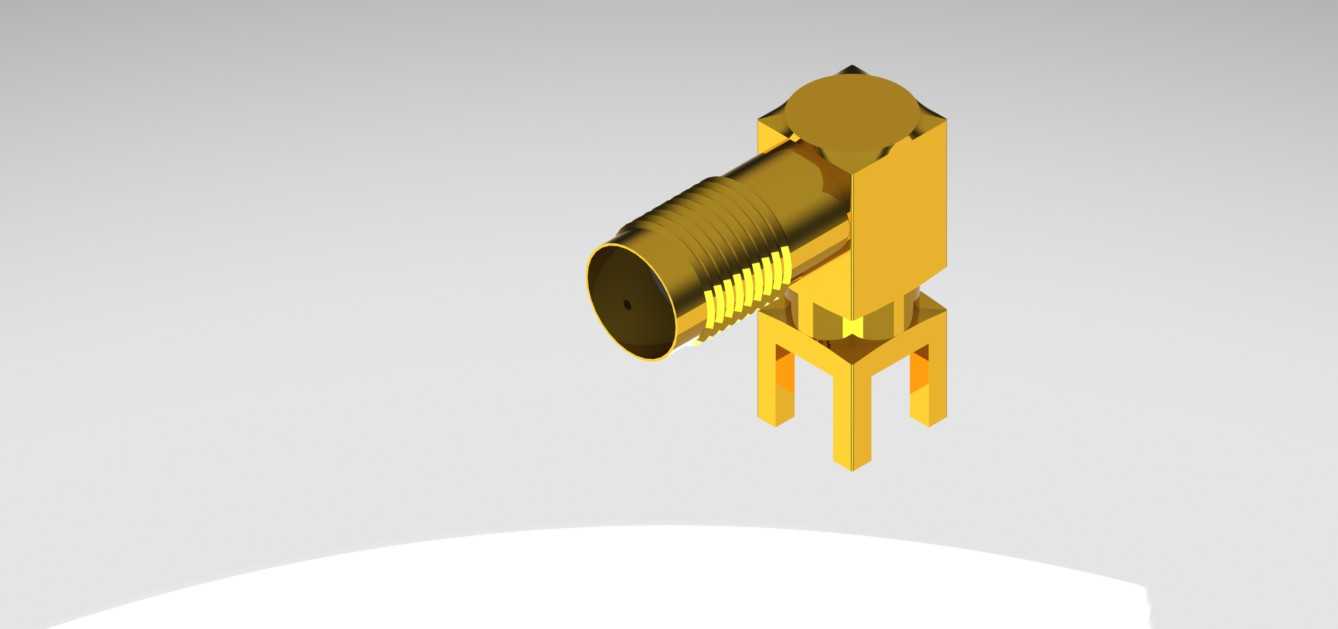

这款弯式板端SMA射频同轴连接件，主要面向射频通信链路的板级互联场景，常见于无线通信设备、射频测试仪器、微波模块、天线馈电系统的PCB板载连接环节，用来实现射频同轴电缆与电路板射频电路之间的信号低损耗传输，在高频信号传输路径中承担接口匹配、物理固定、屏蔽外界电磁干扰的核心作用。不同于直式SMA接头的出线方向，这款弯式结构的接头采用90度侧向出线设计，能够大幅压缩板卡上方的垂直安装空间，适合内部结构紧凑、垂直方向预留间隙不足的通信设备腔体内部使用，避免同轴线缆弯折半径过小导致的驻波比升高、线缆芯线断裂等问题。从结构设计逻辑来看，接头主体采用黄铜基体镀金的工艺思路，外导体为一体化切削加工的金属壳体，能够形成连续的电磁屏蔽腔体，降低外界杂散信号对内部传输射频信号的干扰，同时减少内部射频信号向外辐射产生的电磁泄漏。接触件部分采用插针式内导体，介质支撑件选用低介电损耗的聚四氟乙烯材质，保证高频段下的信号传输稳定性，特性阻抗匹配50欧姆通用射频传输标准，覆盖DC到18GHz的常用射频工作频段，满足多数民用通信、测试场景的频段使用需求。安装端采用直插式PCB焊接引脚，四个定位插脚对应电路板上的安装过孔，焊接后能够提供足够的机械固定强度，避免插拔线缆时接头受力松动导致的接触不良、信号中断问题；外导体的焊接引脚与电路板接地层连通后，可进一步强化屏蔽效能，降低接地阻抗带来的信号反射。接头的接口端采用标准SMA外螺纹内孔结构，可与通用SMA型公头线缆组件直接适配，螺纹连接结构能够提供可靠的连接保持力，在存在一定振动的设备使用环境下也不会出现松脱。设计过程中充分考虑了板级安装的边界约束，插脚的间距、伸出长度均匹配常规厚度PCB的波峰焊工艺要求，弯角部分的过渡圆弧做了平滑处理，避免加工过程中出现应力集中导致的壳体开裂，外导体表面的滚花结构则方便装配时手动对位拧接，无需额外工装即可完成初步预紧。在实际选型使用时，需要注意在PCB布局时预留足够的侧向出线空间，保证配套的同轴线缆弯曲半径满足线缆自身的最小弯曲要求，同时接头下方的电路板区域需避免布置高频敏感走线，减少金属接头对邻近走线的寄生耦合影响。
