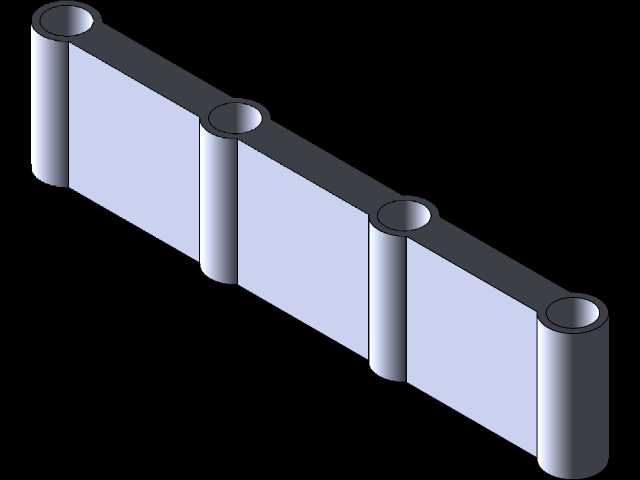

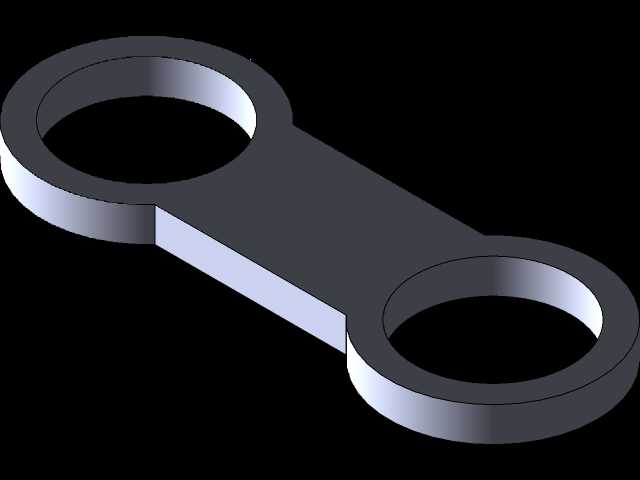

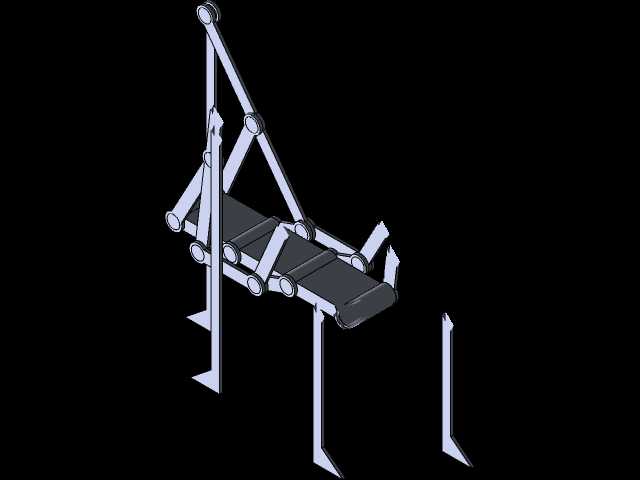

这套步行机械依托切比雪夫连杆运动原理实现类步行的位移效果,核心是通过多组铰接连杆的固定轨迹约束,让末端足端走出近似直线的支撑段与快速抬升的回程段,无需复杂电控即可完成周期性迈步动作,在早期无动力行走装置、低速重载步行输送场景中有明确的参考价值。从结构设计逻辑来看,整套机构以对称布置的连杆组为核心,每组步行单元由主驱动摇臂、从动支撑连杆、足端固定件铰接组成,所有铰接点均采用转动副连接,转动间隙控制在常规机械装配公差范围内,运行时无卡滞点,足端运动轨迹完全由各连杆的长度比例决定,不需要额外的导向轨道约束。在实际应用层面,这类纯连杆步行结构可适配无动力移动工装、低速巡检载具的行走单元设计,尤其适合不适合轮式结构通行的不平整硬质路面,相比履带结构它的零件数量更少,维护时仅需检查铰接销轴的磨损情况,不需要更换履带板这类易损件。安装边界上,整套机构的横向宽度由连杆组的并排数量决定,单组步行单元的纵向尺寸由主摇臂回转半径决定,足端最低点到主安装面的距离可通过调整末端连杆的长度适配不同的越障需求,安装时仅需固定主驱动轴的轴承座位置即可完成主体定位,不需要额外加工复杂的安装基准面。功能特性方面,纯机械连杆的传动形式不存在电控延迟问题,只要输入轴保持匀速转动,所有足端就能按固定相位差依次完成支撑、抬升、前迈、落地的动作循环,运行过程中整机重心波动被控制在极小范围内,不会出现明显的上下颠簸,承载时载荷通过多组连杆均匀分散到各个铰接点,单根连杆的受力远小于整机载荷,可通过普通碳素钢加工满足强度要求。设计过程中需要重点校核各连杆的铰接点位置公差,若孔位偏差超过允许范围,会导致足端轨迹变形,出现支撑段打滑或者抬升高度不足的问题,建模时需先通过运动仿真验证单组连杆的轨迹曲线,确认支撑段直线度、抬升高度满足设计要求后,再按相位差阵列布置多组足端,保证任意时刻都有至少半数足端处于支撑状态,避免整机倾覆。
