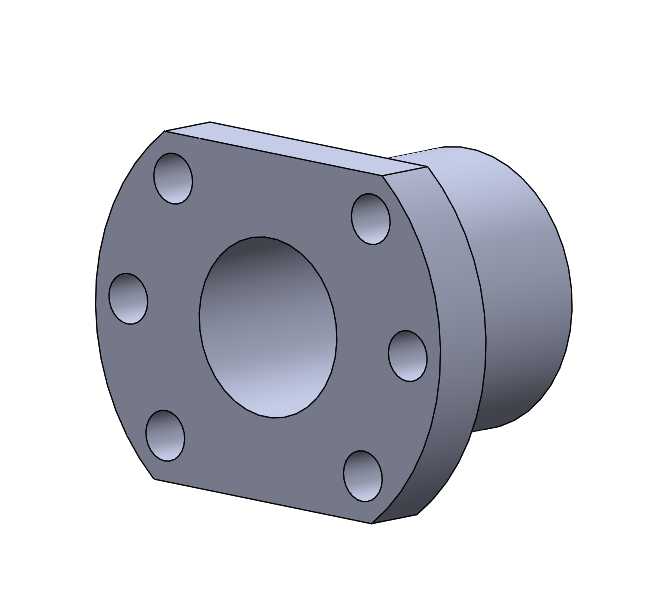

滚珠丝杠配套法兰式安装支撑座结构

这款法兰式支撑座是滚珠丝杠传动系统里的核心配套安装部件，主要承担丝杠端部的径向与轴向载荷约束，保障丝杠回转过程的同轴度与运行稳定性，在各类需要直线传动的工业设备中都有广泛应用，比如数控加工设备的进给轴、自动化生产线的直线模组、检测设备的位移驱动单元、包装机械的送料机构等场景，都需要这类支撑座来完成丝杠的端部固定，避免丝杠运转时出现挠曲变形、窜动等问题，直接影响整套传动系统的定位精度与使用寿命。从结构设计来看，该支撑座采用一体化切边法兰结构，法兰端设置六个均匀分布的螺栓安装孔，切边设计相比整圆法兰能在有限安装空间内减少占用面积，同时六个安装孔的排布能提供足够的锁紧力，保障支撑座与设备安装基面的连接刚性，不会因传动过程中的交变载荷出现松动偏移。支撑座的筒状腔体内部用于安装适配的轴承组件，腔体的内径公差、端面与轴线的垂直度都经过设计校核，能保证装入轴承后，轴承内圈与丝杠轴颈的配合精度，外圈与支撑座腔体的配合过盈量控制在合理区间，既不会出现装配困难，也不会存在配合间隙导致的回转精度损失。在安装边界方面，法兰端的切边尺寸、安装孔的中心距、筒状部分的外径与轴向长度，都适配SFU3206规格滚珠丝杠的端部安装尺寸，安装时可直接通过法兰端的螺栓孔将支撑座固定在设备的安装立板或基座上，筒状部分可根据安装空间需求选择嵌入或外露安装，不需要额外加工复杂的安装定位槽，降低了设备安装面的加工难度。设计过程中重点考虑了载荷传递路径，丝杠运转时产生的轴向力会通过轴承传递到支撑座腔体的台肩上，再通过法兰端面均匀分散到设备安装基面上，六个螺栓孔的位置避开了应力集中区域，避免长期受载后法兰部位出现形变。同时法兰端面与腔体轴线的垂直度设计要求控制在极小的公差范围内，能保证丝杠安装后与直线导轨的平行度，减少丝杠运转时的附加弯矩，降低丝杠螺母副的磨损速度，延长整套传动组件的维护周期。这类支撑座在选型时需要匹配对应规格的丝杠轴径与导程，不同负载工况下可搭配不同类型的轴承组合，该结构的腔体尺寸预留了足够的轴承安装空间，既可以适配深沟球轴承满足轻载高速工况，也可以搭配角接触轴承满足重载、高刚性的传动需求，适用场景覆盖从轻载自动化设备到中载数控加工设备的多数直线传动需求。
