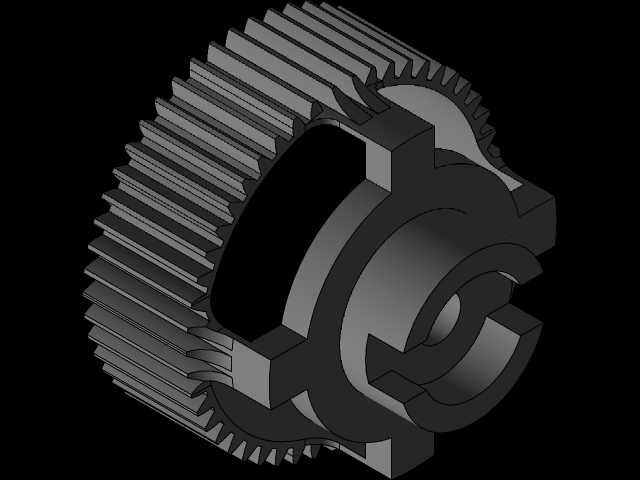

适配舵机的谐波传动减速齿轮箱结构

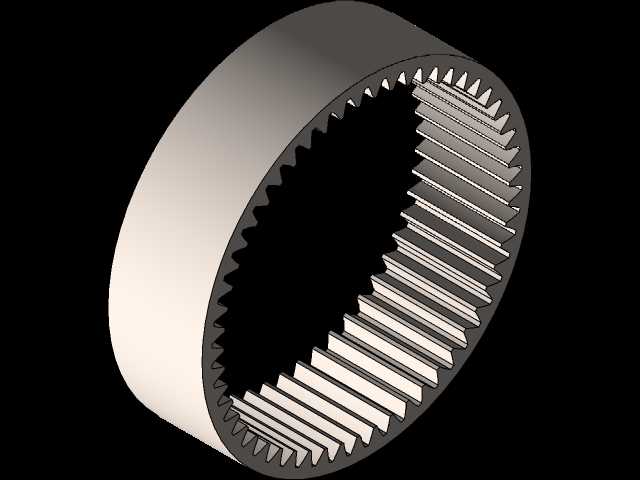

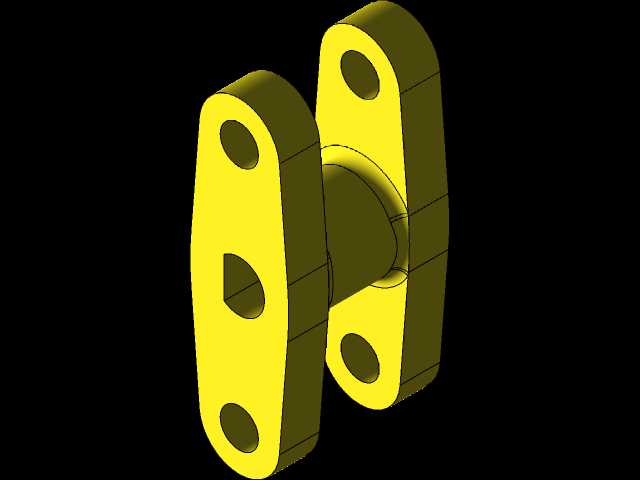

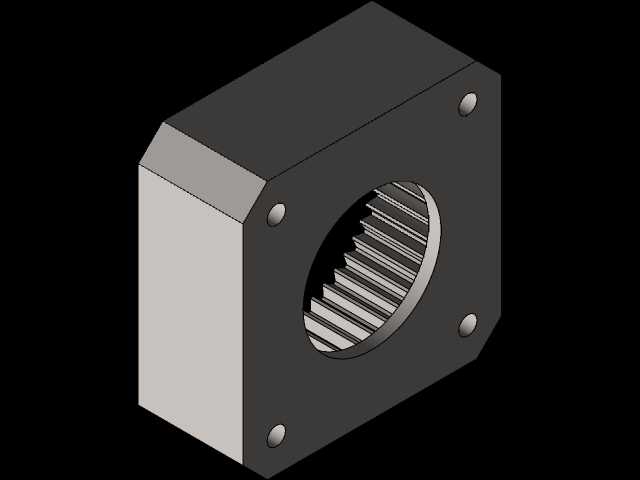

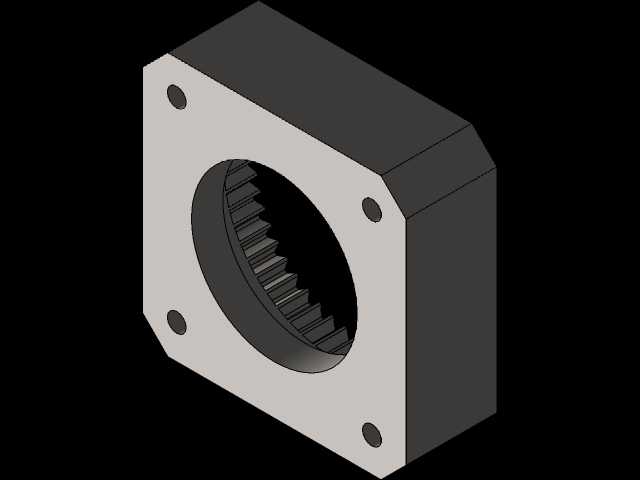

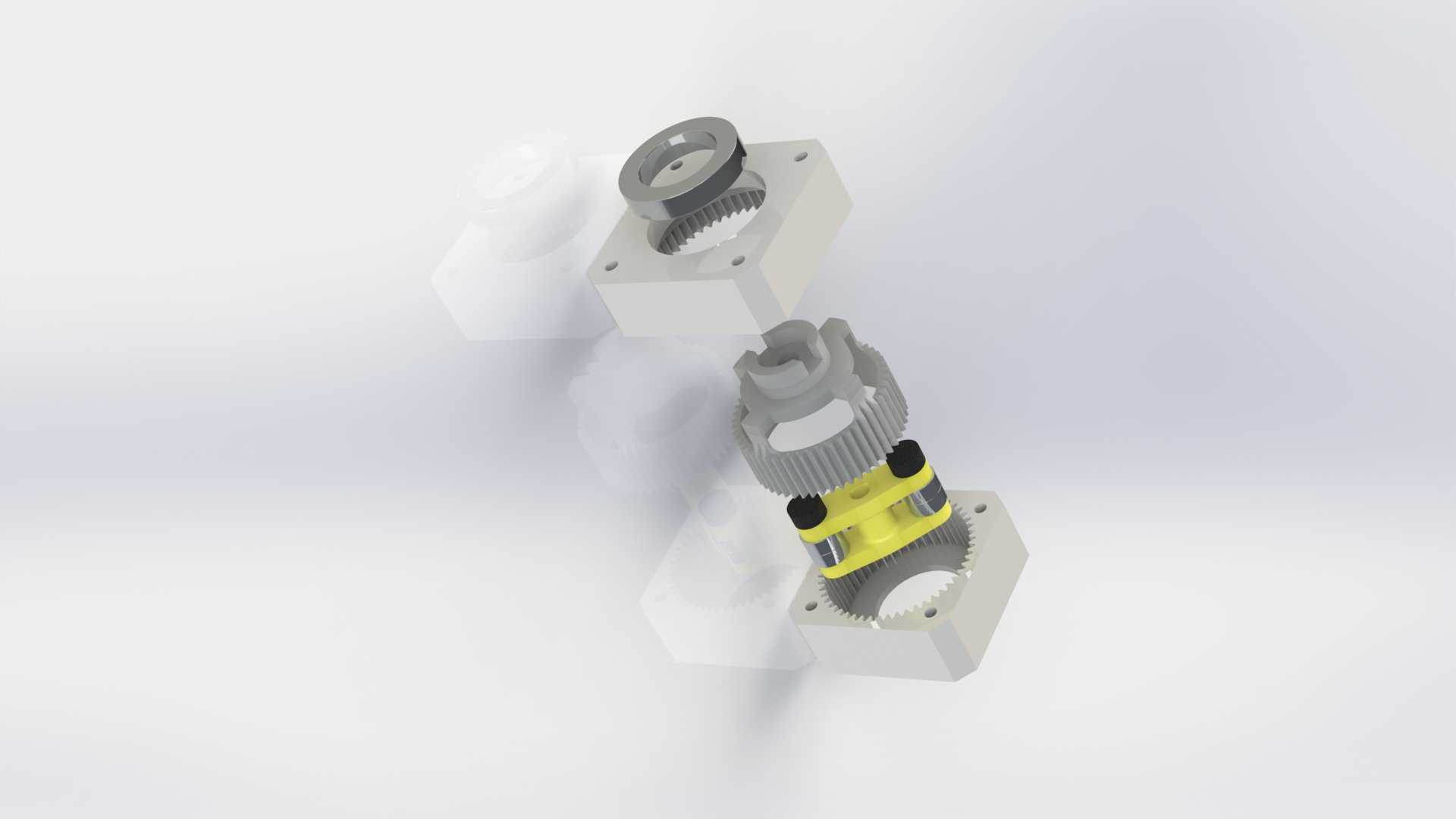

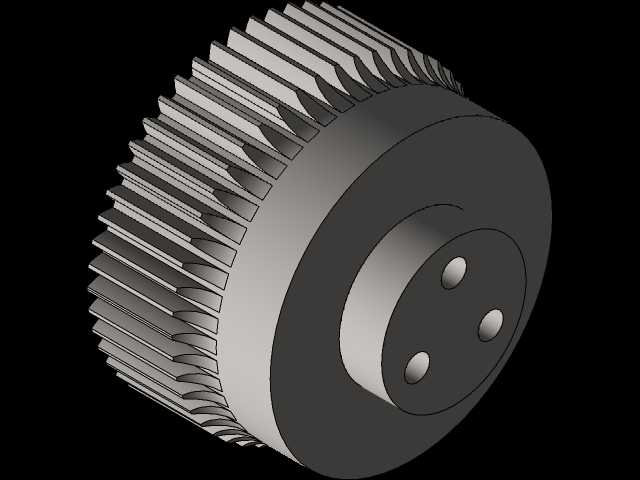

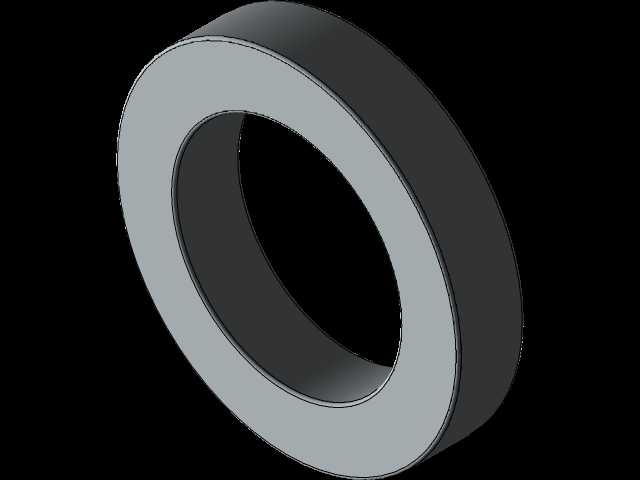

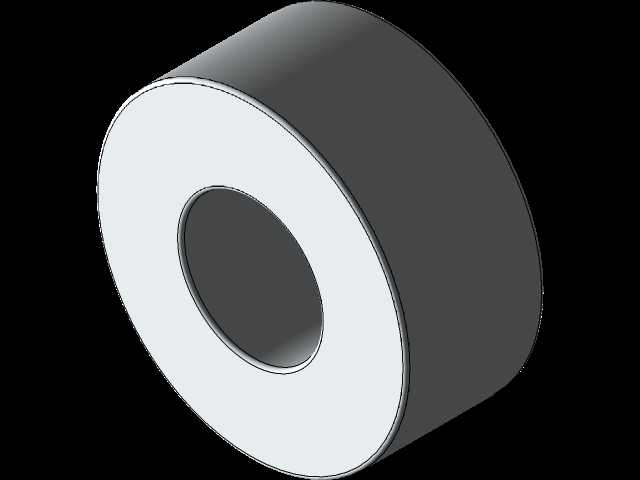

在小型精密传动场景中，舵机的输出扭矩往往无法满足末端执行机构的负载需求，同时舵机原生输出转速偏高，难以适配需要低速大扭矩输出的精密动作场合，这类谐波传动齿轮箱正是为匹配这类舵机传动需求开发的减速传动部件。从实际应用场景来看，这类小尺寸谐波减速结构常被用于小型协作机器人关节、桌面级精密变位机构、3D打印设备的精密送料传动单元、小型自动化检测设备的角度调整工位，能够在极小的安装空间内实现大减速比的动力传递，相比传统行星齿轮减速结构，谐波传动的回程间隙更小，传动精度更高，适合需要正反转频繁切换、定位精度要求高的传动工位。这款齿轮箱的设计围绕1:25的固定减速比展开，整体采用谐波传动的经典三层结构：包含带内齿圈的刚性壳体、柔性齿轮以及波发生器组件，波发生器直接对接舵机的输出轴，通过波发生器的转动迫使柔轮产生可控弹性变形，与刚轮的内齿形成错齿啮合，以此实现大减速比的动力输出，同时抵消部分传动过程中的冲击载荷，提升传动平稳性。设计过程中优先考虑了安装适配性，整体外形尺寸控制在42*42mm的方形边界内，不会占用过多的设备安装空间，安装孔位采用44mm的节圆直径布局，能够直接匹配市面上主流规格的标准舵机安装法兰，不需要额外设计转接板即可完成装配，降低了设备集成时的结构改造成本。结构细节上，壳体采用方形带安装凸台的设计，四个角位预留沉头安装孔，既可以通过螺栓直接固定在设备安装基板上，也可以通过凸台定位实现快速装配；柔轮采用薄壁结构设计，在保证传动强度的前提下尽可能降低整体重量，适配小型轻量化设备的负载要求；波发生器部位做了轴孔适配优化，能够直接卡接舵机的标准输出花键，不需要额外加工联轴器，减少了传动链上的零件数量，也进一步压缩了整体轴向尺寸。从传动特性来看，谐波结构本身具备一定的过载保护能力，当末端负载超过额定阈值时，柔轮与刚轮之间会出现打滑，不会直接打坏舵机内部的齿轮结构，能够对上游驱动部件起到一定的保护作用；同时多齿啮合的传动特性让这款齿轮箱的运行噪音远低于同减速比的行星齿轮箱，适合对运行噪音有要求的桌面级精密设备场景。在结构建模过程中，所有啮合齿形都按照谐波传动的标准齿形参数绘制，保证齿面接触应力分布均匀，避免出现局部应力集中导致的齿面磨损过快问题；安装孔位的位置度公差按照精密传动部件的常规要求设置，能够保证装配后输入轴与输出轴的同轴度，减少传动过程中的偏磨问题，延长部件的实际使用寿命。
