100毫米行程电动线性驱动执行机构

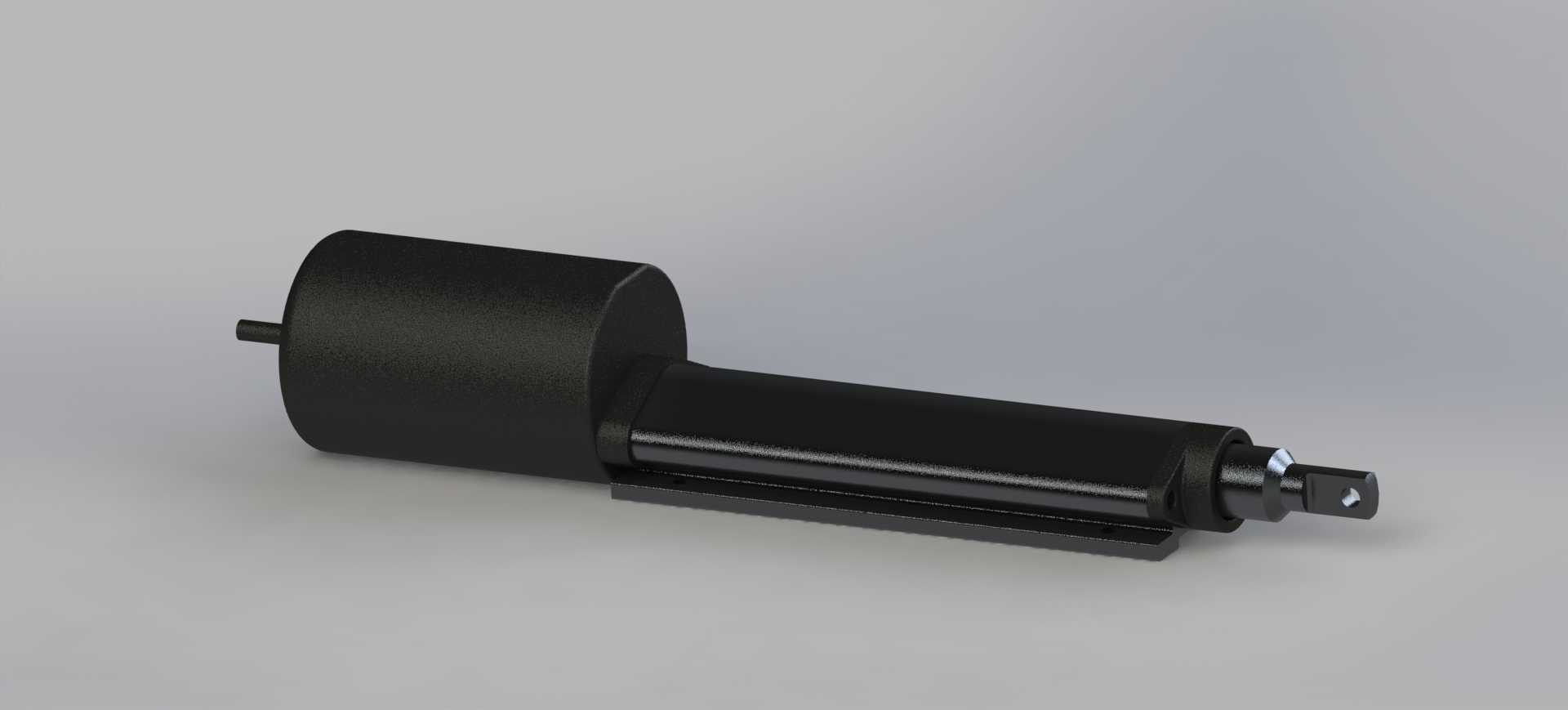

这款100毫米行程的线性驱动部件，常被应用在小型自动化工位的推拉动作实现、智能家居的角度调节机构、医疗护理设备的体位调整单元，以及小型专用设备的直线位移输出场景中，能够替代传统的气缸、液压缸完成可控的直线往复动作，不需要配套复杂的气源、液压站管路，布线即可完成安装，适配没有流体动力源的使用场景。从结构设计来看，该部件将驱动电机、减速传动组、丝杠传动副集成在同一壳体内，尾部的圆柱腔体容纳驱动电机与一级减速齿轮，中部的长筒结构内置梯形丝杠与导向滑套，前端输出端带有连接销轴孔，可直接与被驱动负载做铰接连接，底部自带的安装底座带有两个平行安装面，可通过螺栓直接固定在设备的安装基板上，不需要额外设计定制安装支架。设计过程中优先考虑了安装空间的适配性，整体外形做了圆滑过渡处理，没有突出的尖锐结构，电机腔体与传动筒体做了同轴度公差约束，保证内部丝杠运转时不会出现偏磨卡滞的问题，输出杆的伸出端做了防尘密封处理，可阻挡常规工况下的粉尘进入传动腔，延长内部传动副的使用寿命。在安装边界上，该驱动器缩回状态下的整体长度可满足紧凑安装空间的布置需求，100毫米的额定行程可覆盖多数小位移直线驱动的需求，输出端的铰接结构可补偿小角度的安装偏差，降低安装面的加工精度要求，底部安装座的孔位间距做了通用化设计，可适配多数常规小型设备的安装孔位标准，不需要重新打孔改孔。实际使用中，该驱动器可通过正反转控制实现伸出与缩回动作，可配套行程开关实现两端位置的限位保护，传动副自带的自锁特性可在停止供电时保持当前位置，不会因为负载作用出现自行回缩的问题，适合需要位置保持的升降、推拉、角度调节场景，相比气动驱动方案，它的动作速度更平稳，不会出现气缸的冲击窜动问题，位置控制精度也更高，可满足对位移量有明确要求的工位使用需求。建模过程中对内部传动结构做了简化处理，保留了所有外部安装接口的准确尺寸，包括底座安装孔的位置与孔径、输出端销轴的直径与长度、整体外形的最大轮廓尺寸，可直接导入设备装配体中做干涉检查与安装位置模拟，不需要重新测绘外部尺寸，能够缩短设备设计阶段的选型建模周期。
