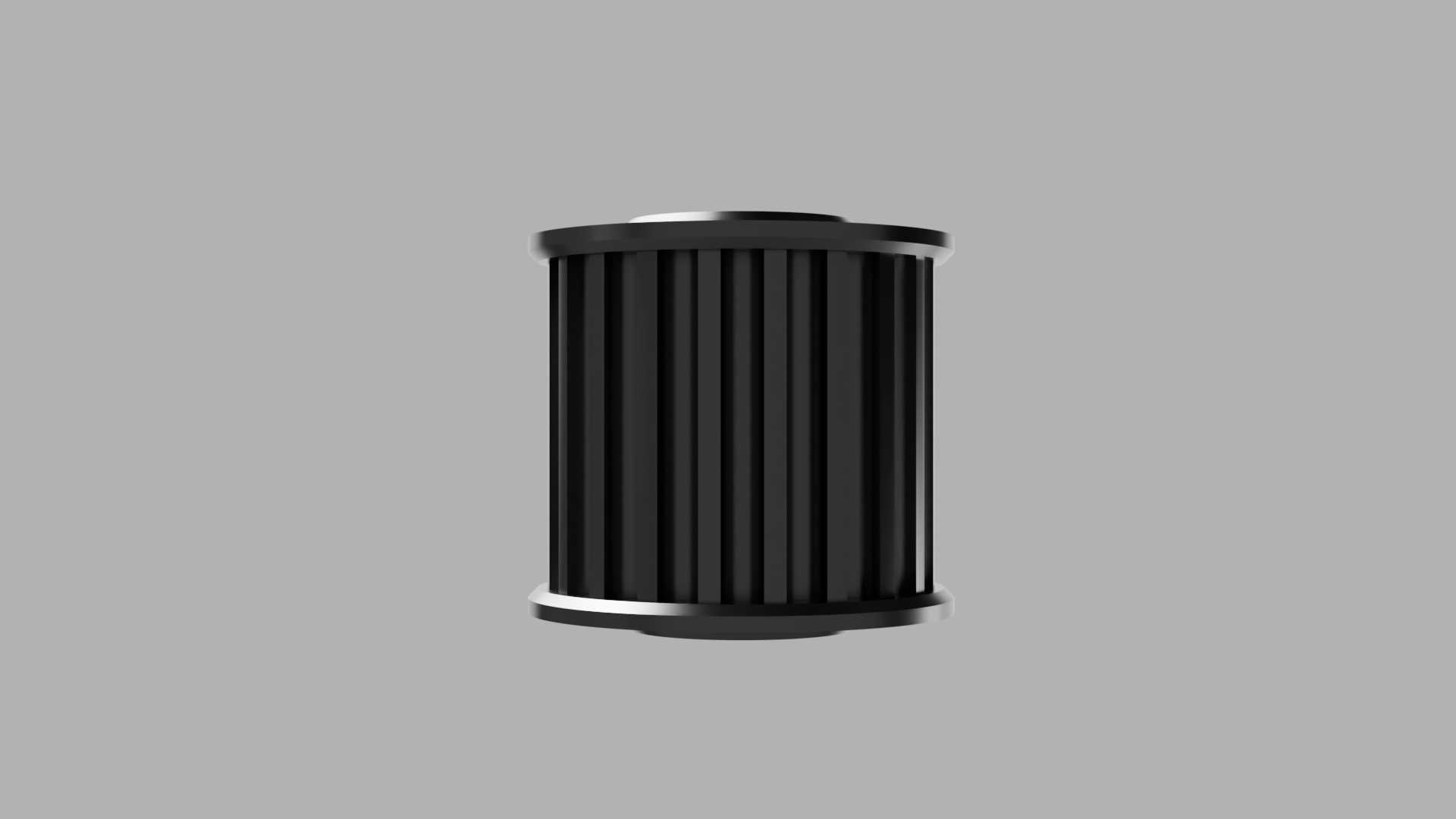

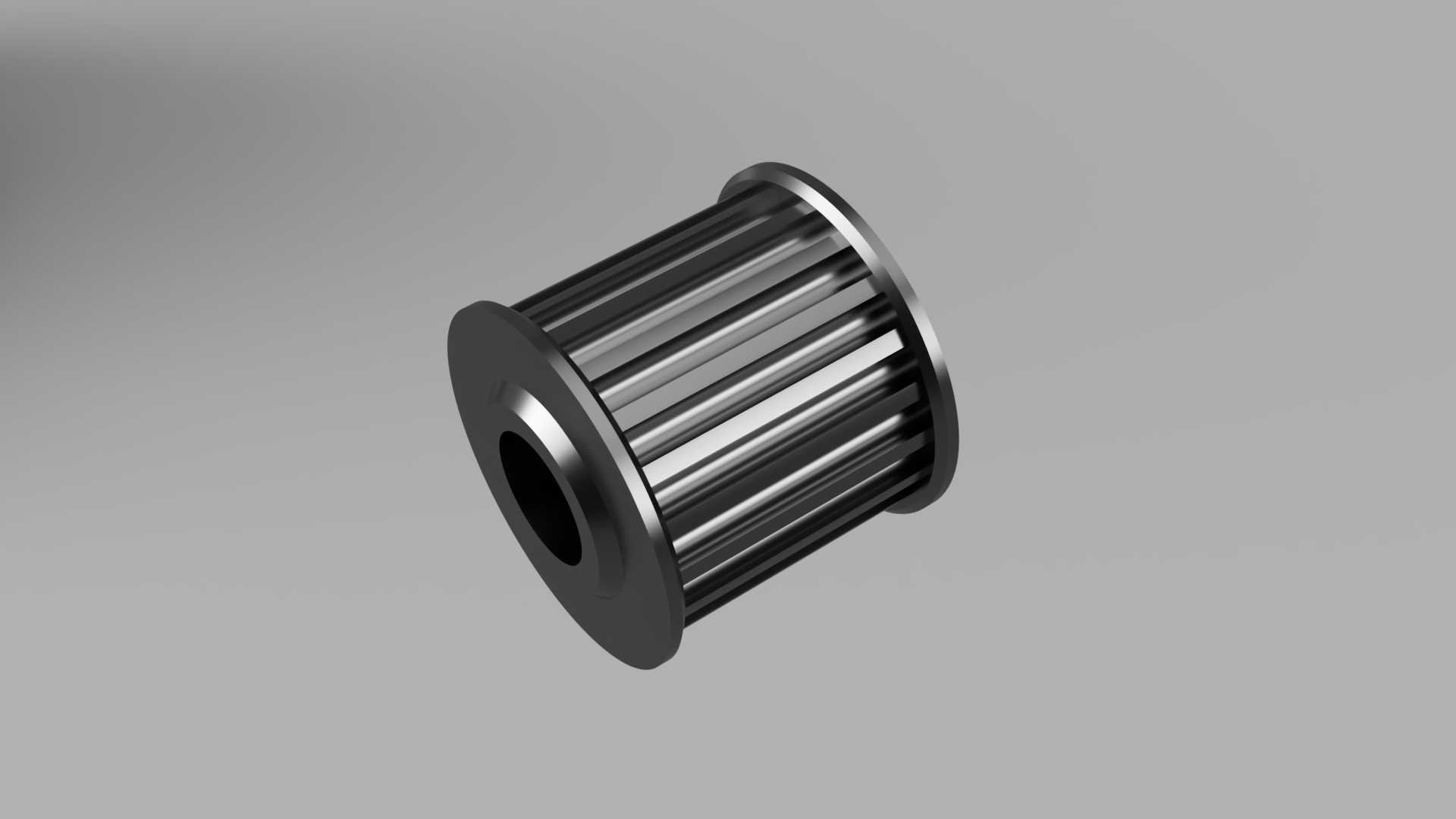

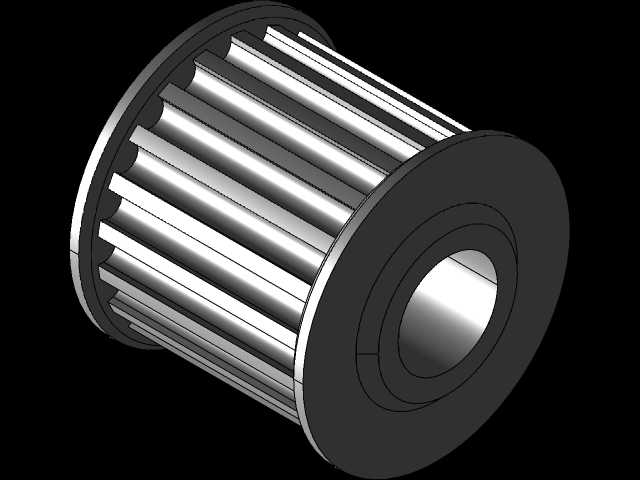

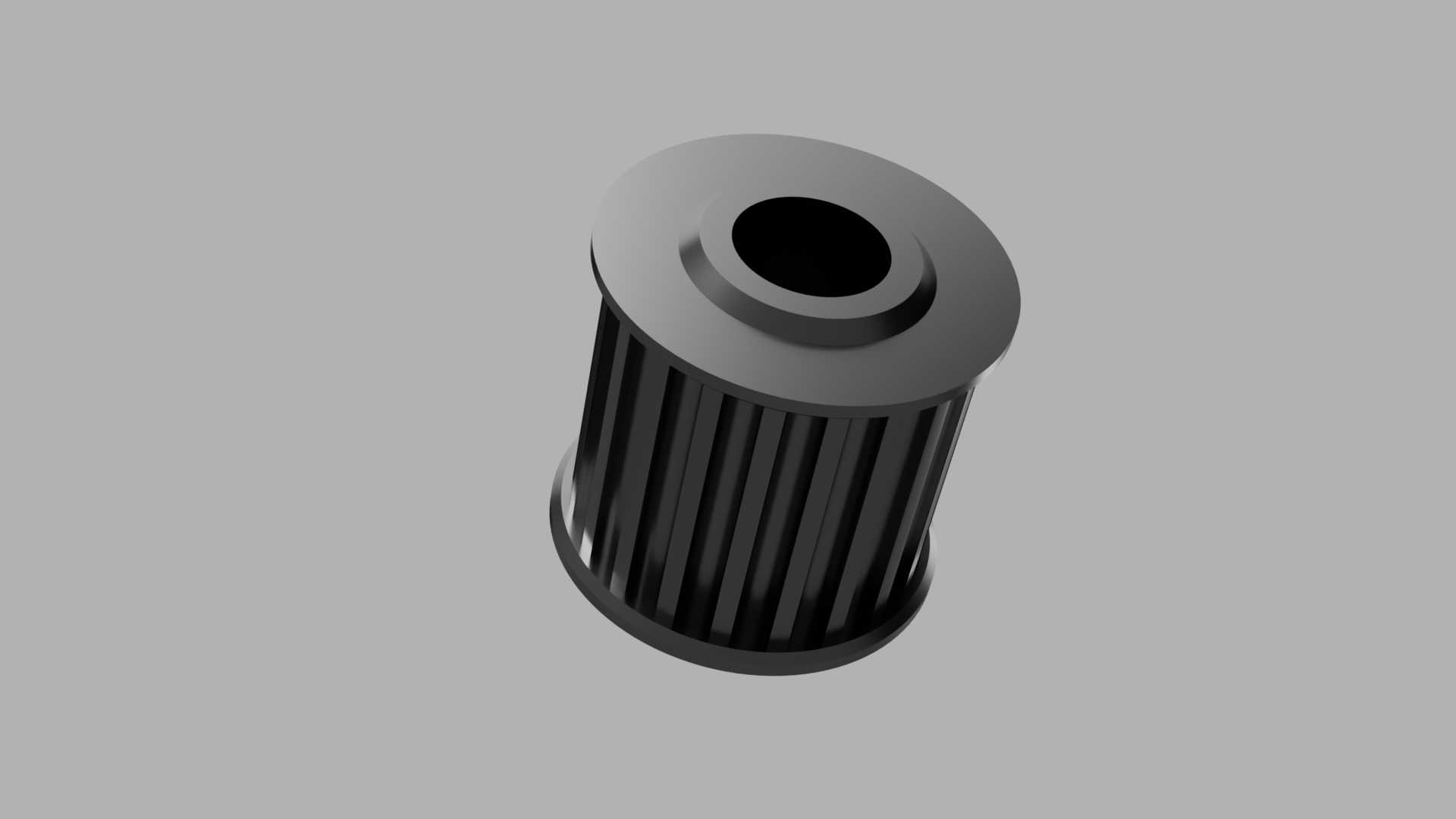

HTD-3M型20齿8毫米孔径同步带轮

　　这款同步带轮主要适配HTD-3M型圆弧齿同步带，在桌面级3D打印机、小型CNC雕刻机、中小功率CO2激光加工设备的传动系统中应用广泛，这类设备对传动精度、回程间隙控制有较高要求，带轮的齿形精度直接影响轴系传动的同步性，进而决定设备的加工或成型精度。设计阶段首先锁定核心安装边界：内孔直径为8毫米，可直接适配市面上多数同直径输出轴的步进电机、从动轴组件，无需额外加工轴套即可完成装配，20齿的齿数配置兼顾了传动比与带轮包角要求，在中心距有限的小型设备传动布局中，能保证同步带与轮齿的啮合齿数达到合理区间，避免跳齿问题。齿形部分严格遵循HTD-3M齿廓标准，齿顶圆弧、齿槽过渡曲线均经过参数化拟合，啮合过程中齿面与带齿的接触应力分布均匀，

　　可降低同步带的磨损速率，延长传动组件的整体使用寿命。带轮两侧设置有挡边结构，能够限制同步带在高速运转过程中的轴向窜动，避免同步带跑偏脱轮的故障，尤其适合设备运行中存在频繁正反转、加减速的工况。建模过程中对齿形的公差控制在0.1毫米以内，既保证了三维模型与实物加工尺寸的一致性，也能满足结构设计阶段的装配干涉检查、运动仿真需求，设计人员可直接将该模型导入装配体，完成传动系统的布局校验、中心距测算、张紧机构的匹配设计。从实际使用场景来看，这类带轮多用于设备的X/Y轴传动、送料机构传动等位置，运转过程中传动比恒定，无滑差，能够精准传递运动和扭矩，相比平带传动具备更强的负载能力，相比齿轮传动又具备缓冲吸振、噪音更低的优势，

　　非常适合中小型数控加工、增材制造类设备的传动需求。带轮的轮毂部分做了等壁厚设计，在保证结构强度、满足紧定螺钉安装空间的前提下，尽可能降低了自身转动惯量，可减少电机启动、换向时的惯性冲击，提升轴系的动态响应性能，适配步进电机开环控制下的高精度传动要求。
