1/4英寸ID定制铝制法兰式轮毂结构

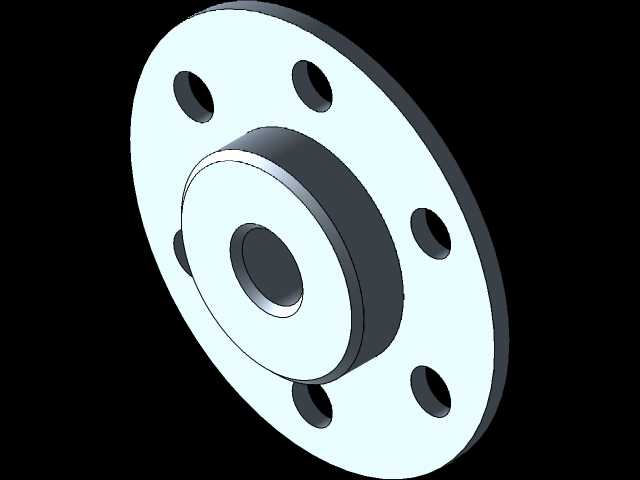

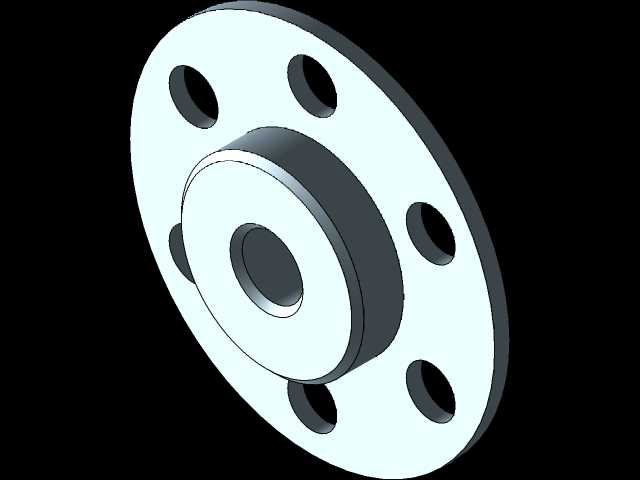

这款铝制轮毂采用法兰式结构设计，核心适配1/4英寸内径的安装需求，整体可由1/4英寸厚度的铝板直接加工成型，轮毂主体直径为3/4英寸，属于小规格精密连接类零件。在实际工业应用场景中，这类小尺寸铝轮毂常被用于小型气动管路转接、微型传动系统的轴端定位、低压流体管路的端部连接，或是小型实验设备的旋转支撑部位，凭借铝材自重轻、切削加工性能好、表面易做阳极氧化防腐蚀处理的特性，在对零件重量有控制要求、负载强度不高的装配场景中适配性极强。从设计思路来看，这款轮毂采用了一体化法兰盘结构，中心设置贯通的轴孔用于穿装轴件或管路，法兰端面上均匀分布6个贯通安装孔，用于穿装紧固件实现轮毂与对接部件的刚性固定，中心轴段向外凸起形成定位止口，装配时可直接嵌入对接部件的定位槽内，无需额外调整同轴度即可保证安装精度，大幅降低现场装配的调校难度。从安装边界来看，使用时需注意对接部件的定位止口内径需与轮毂凸起轴段的外径做间隙配合，配合公差建议控制在H7/h6区间，法兰端面的安装孔中心圆直径需与对接件的孔位完全匹配，紧固件选用规格需与安装孔孔径适配，避免因孔位错位导致装配后产生内应力。零件的法兰端面与中心轴段的垂直度是加工时的核心管控指标，若垂直度超差，装配后会导致轴件转动时出现径向跳动，或是管路连接后出现密封渗漏问题。这类小规格铝轮毂没有多余的冗余结构，所有结构特征都服务于安装定位与连接固定的核心功能，没有设置额外的减重槽或是装饰性结构，完全从实用加工角度出发，既可以通过CNC铣削直接从铝板加工成型，也适合小批量的车铣复合加工，加工过程中铝材的切削阻力小，不需要过高的机床刚性即可达到较好的表面加工质量，加工完成后做简单的去毛刺处理即可投入装配使用，在小型自动化设备、实验室流体装置、微型气动系统中都能找到对应的适配位置。
