无轴承式直线驱动执行机构结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290687
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计
  • 无轴承式直线驱动执行机构结构设计

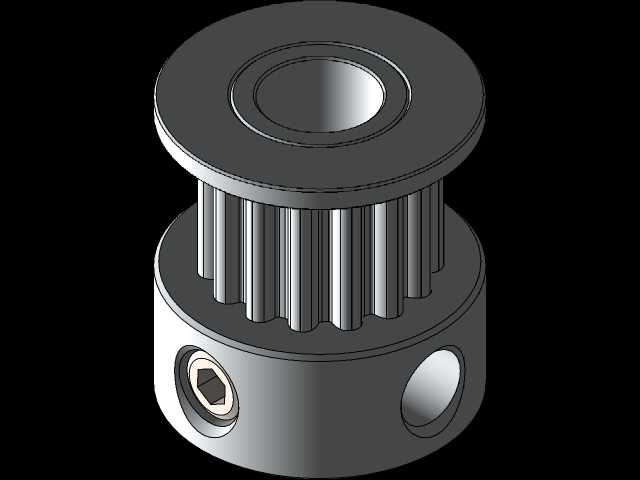

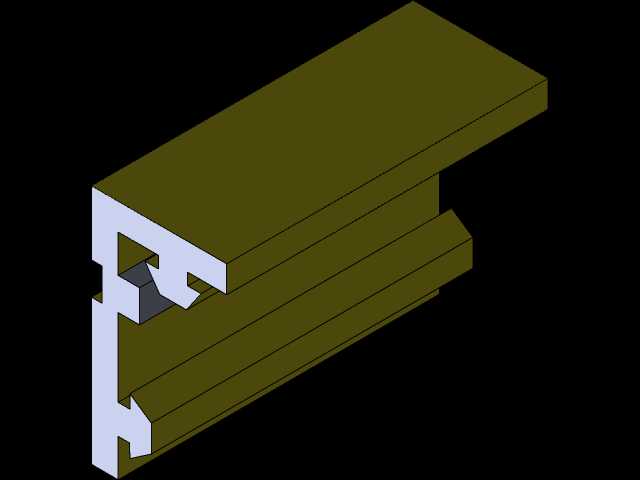

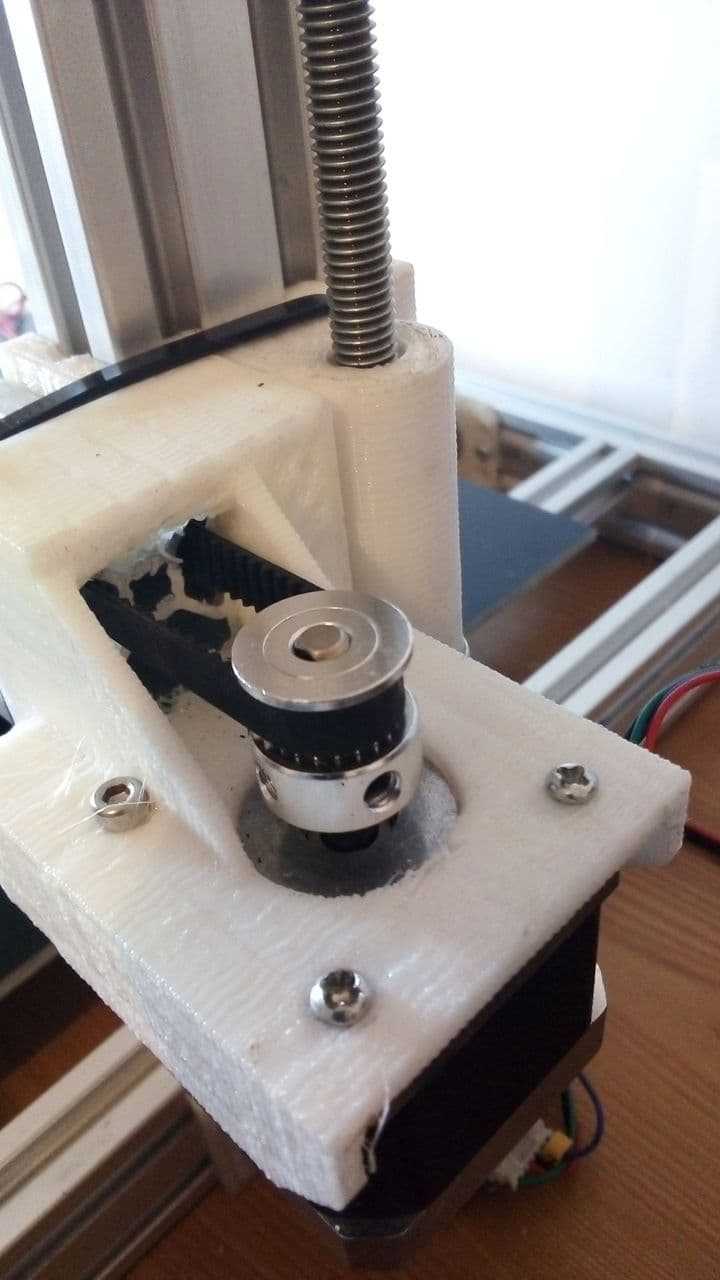

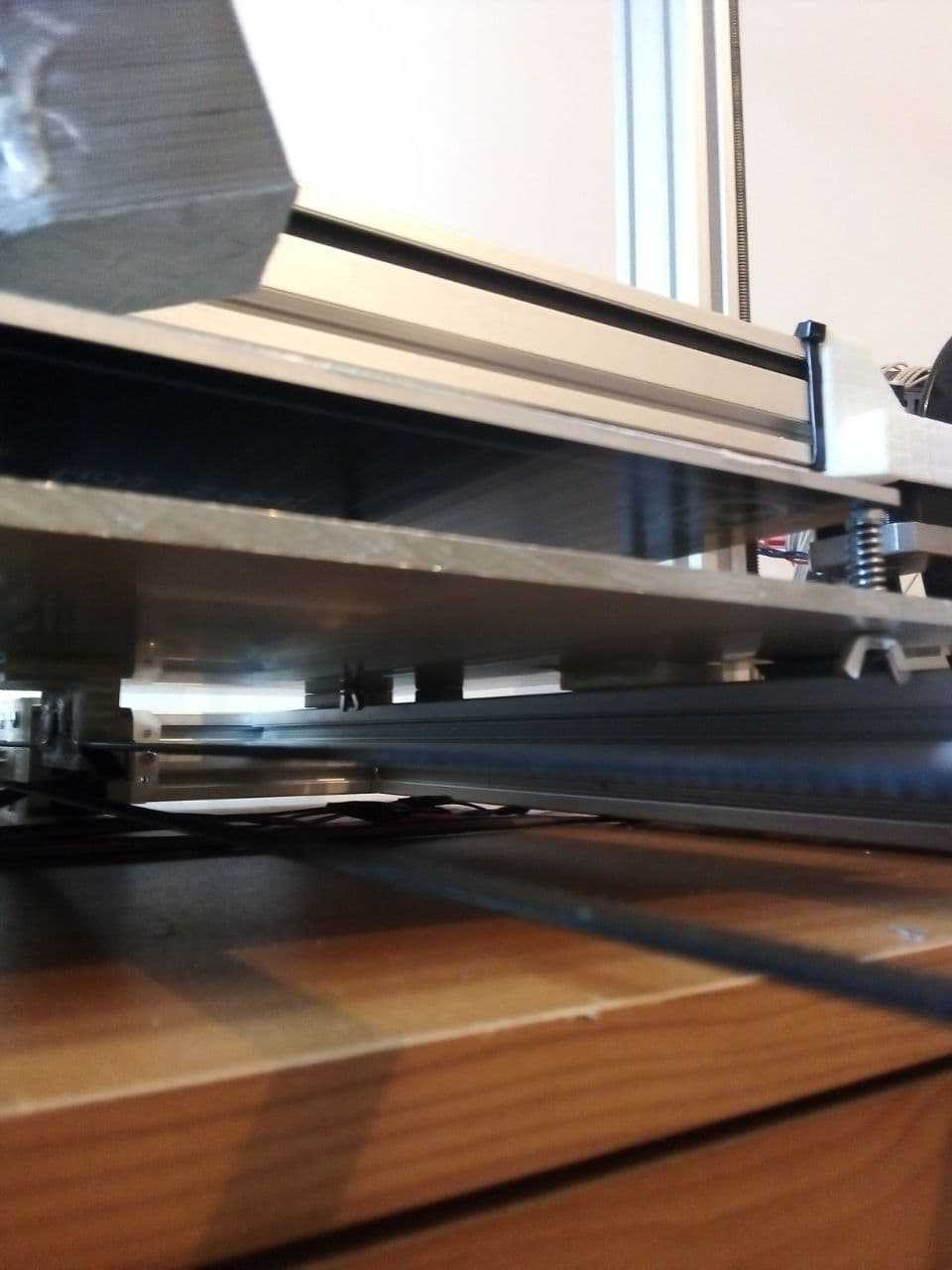

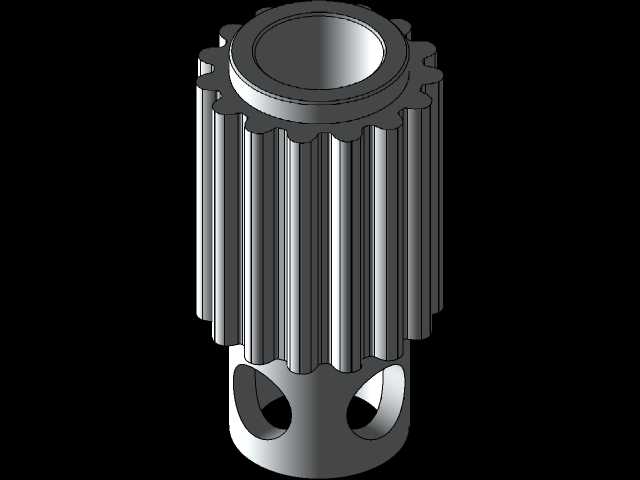

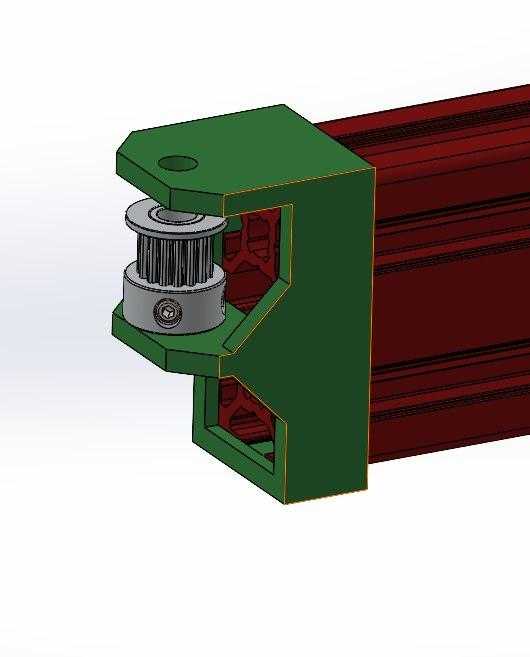

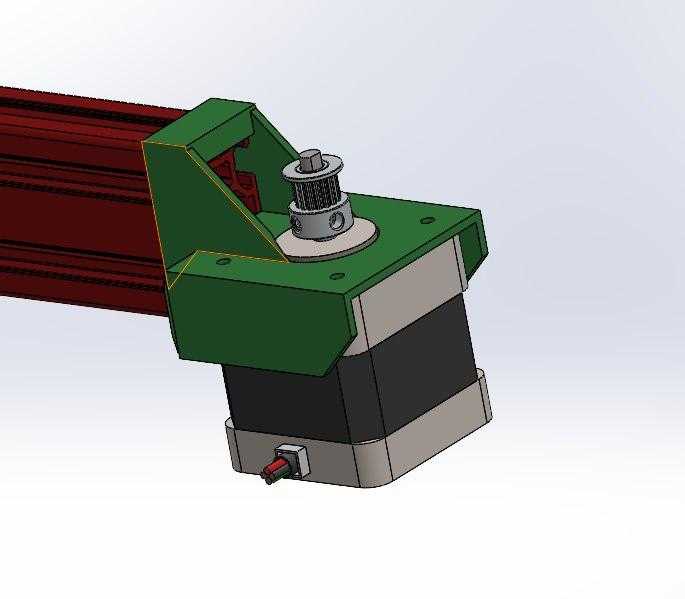

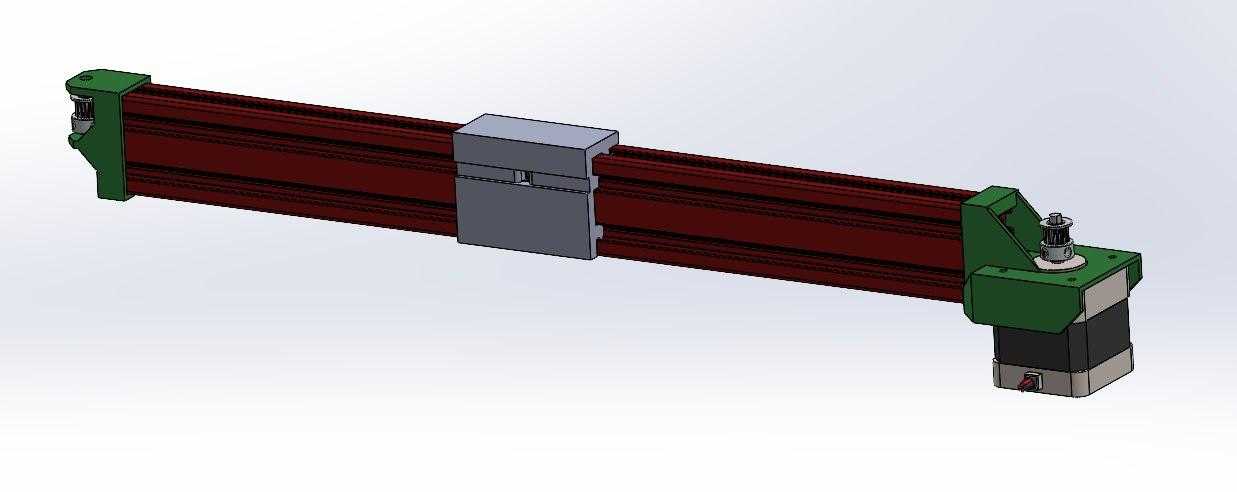

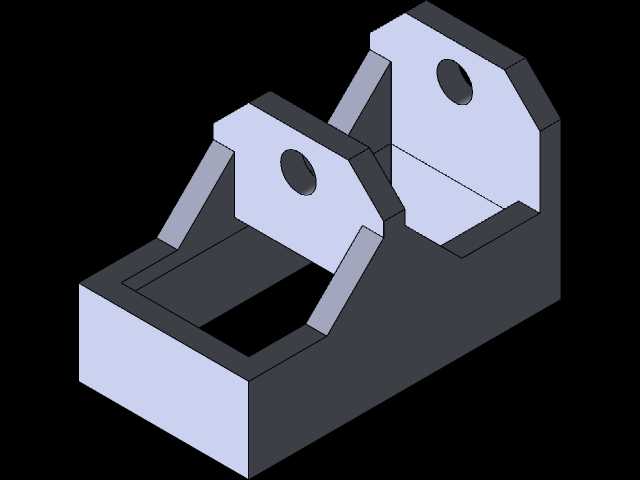

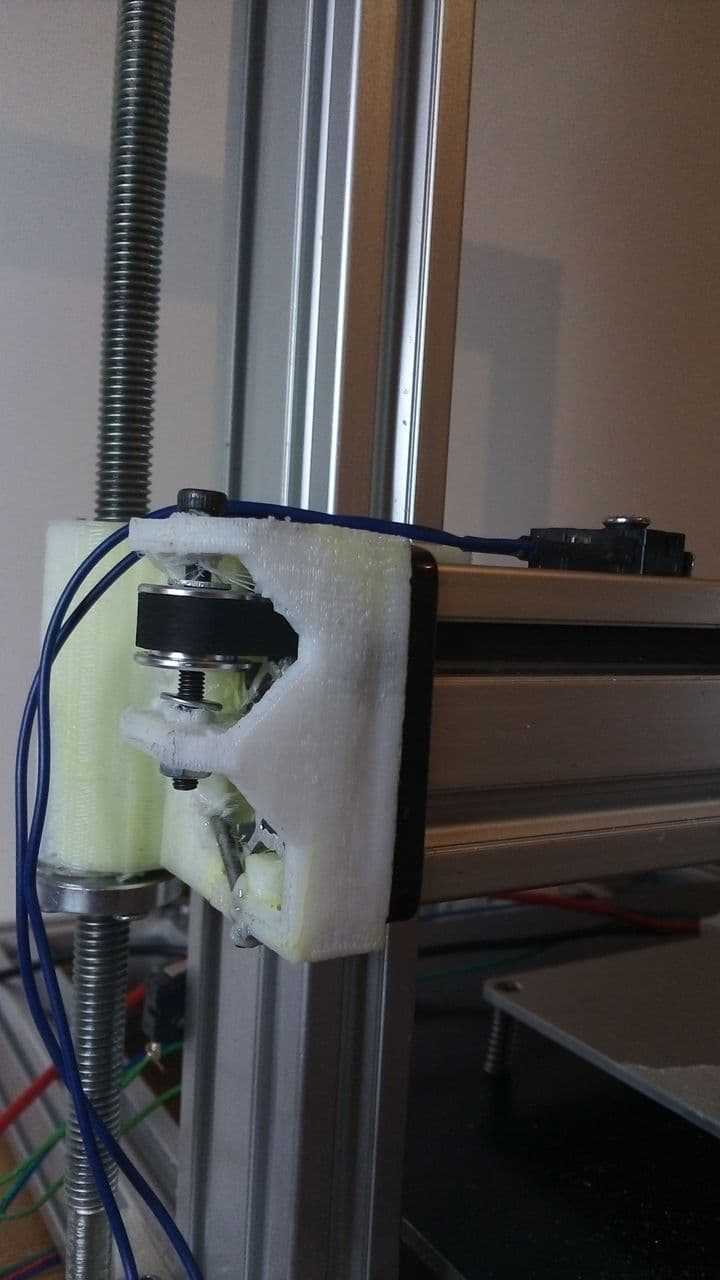

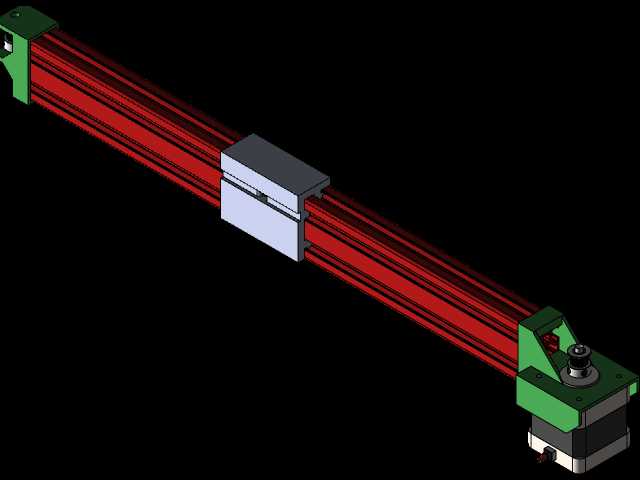

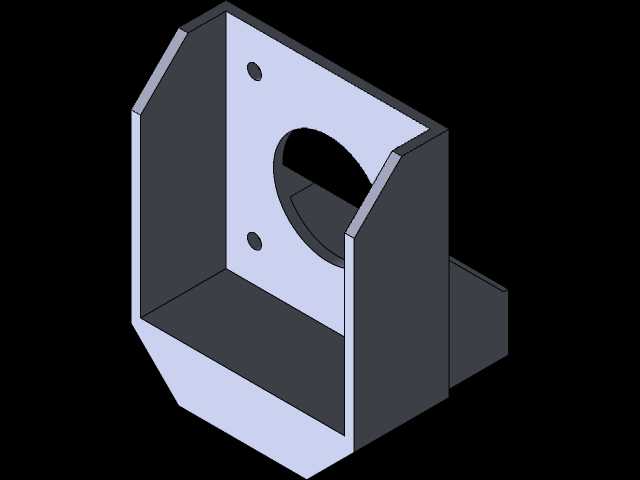

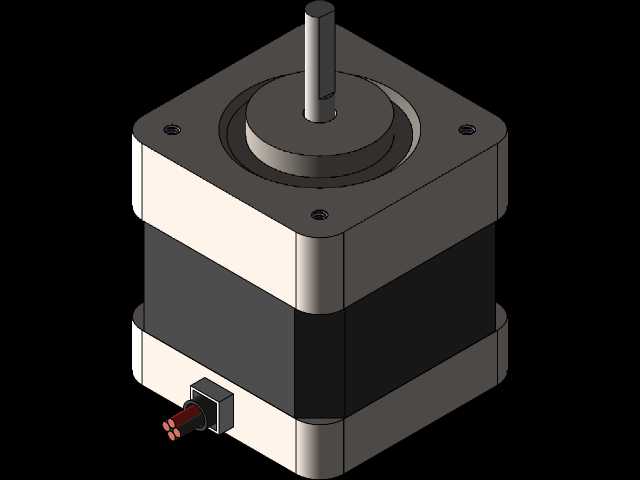

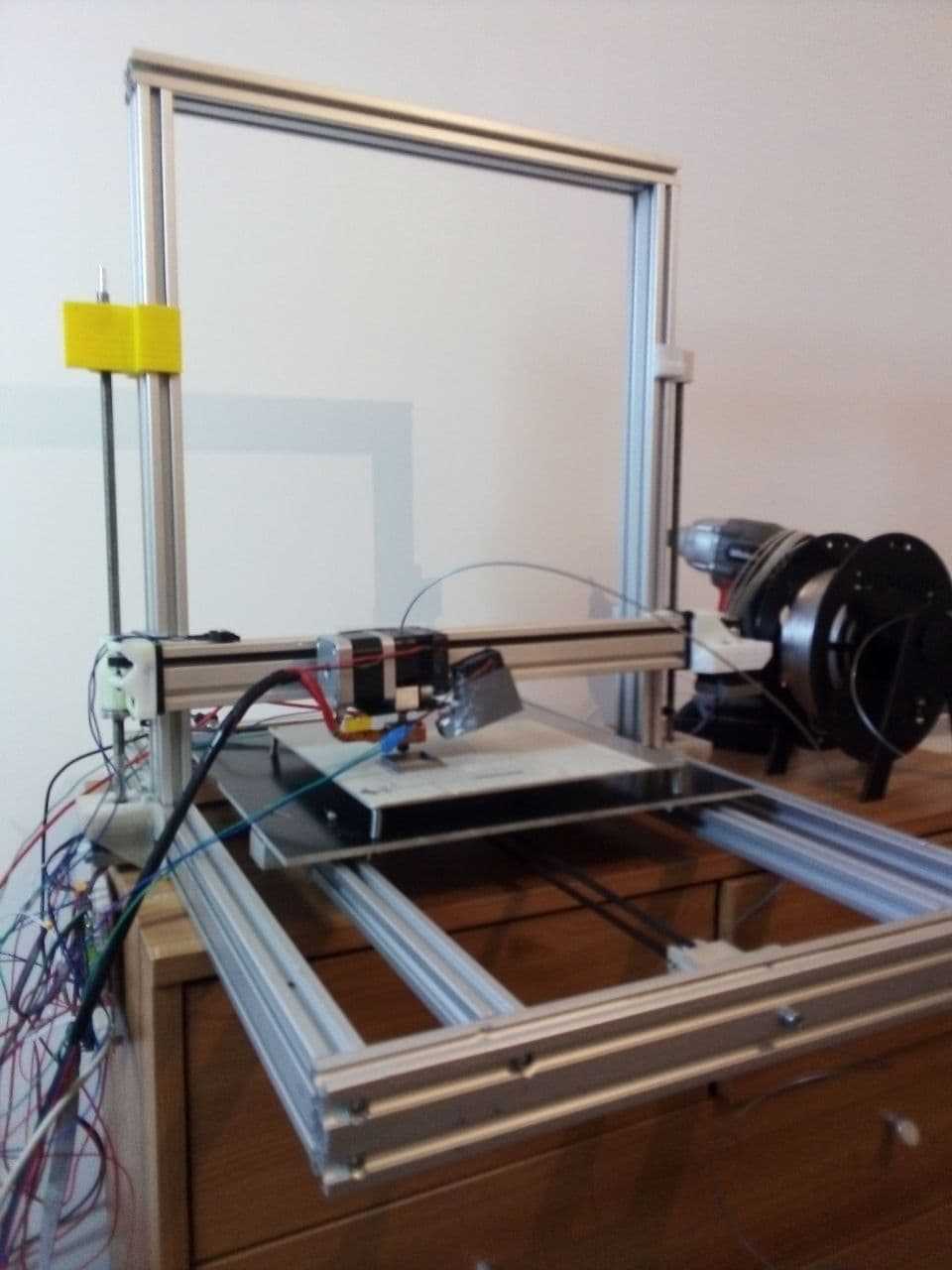

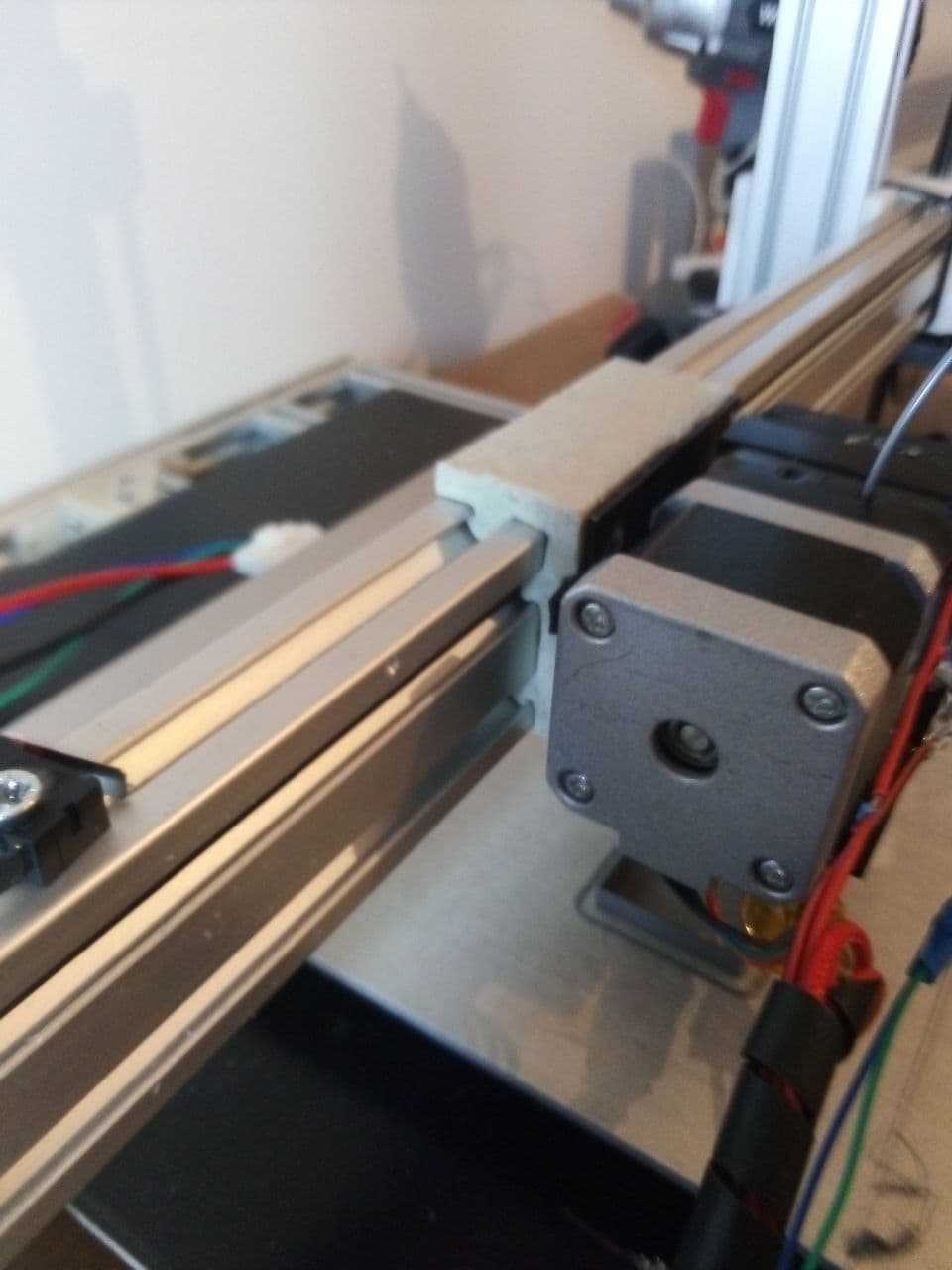

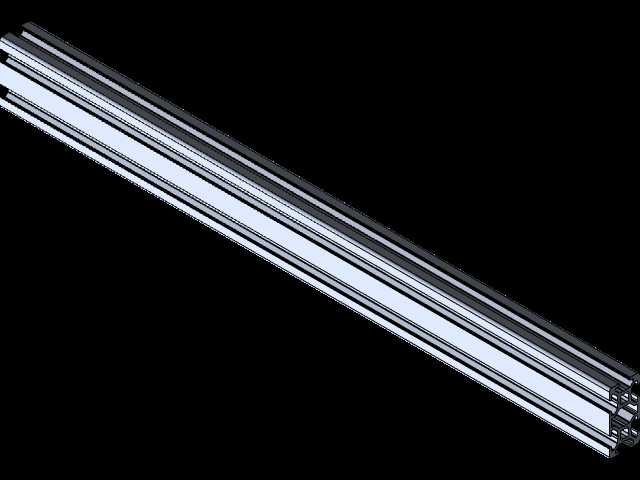

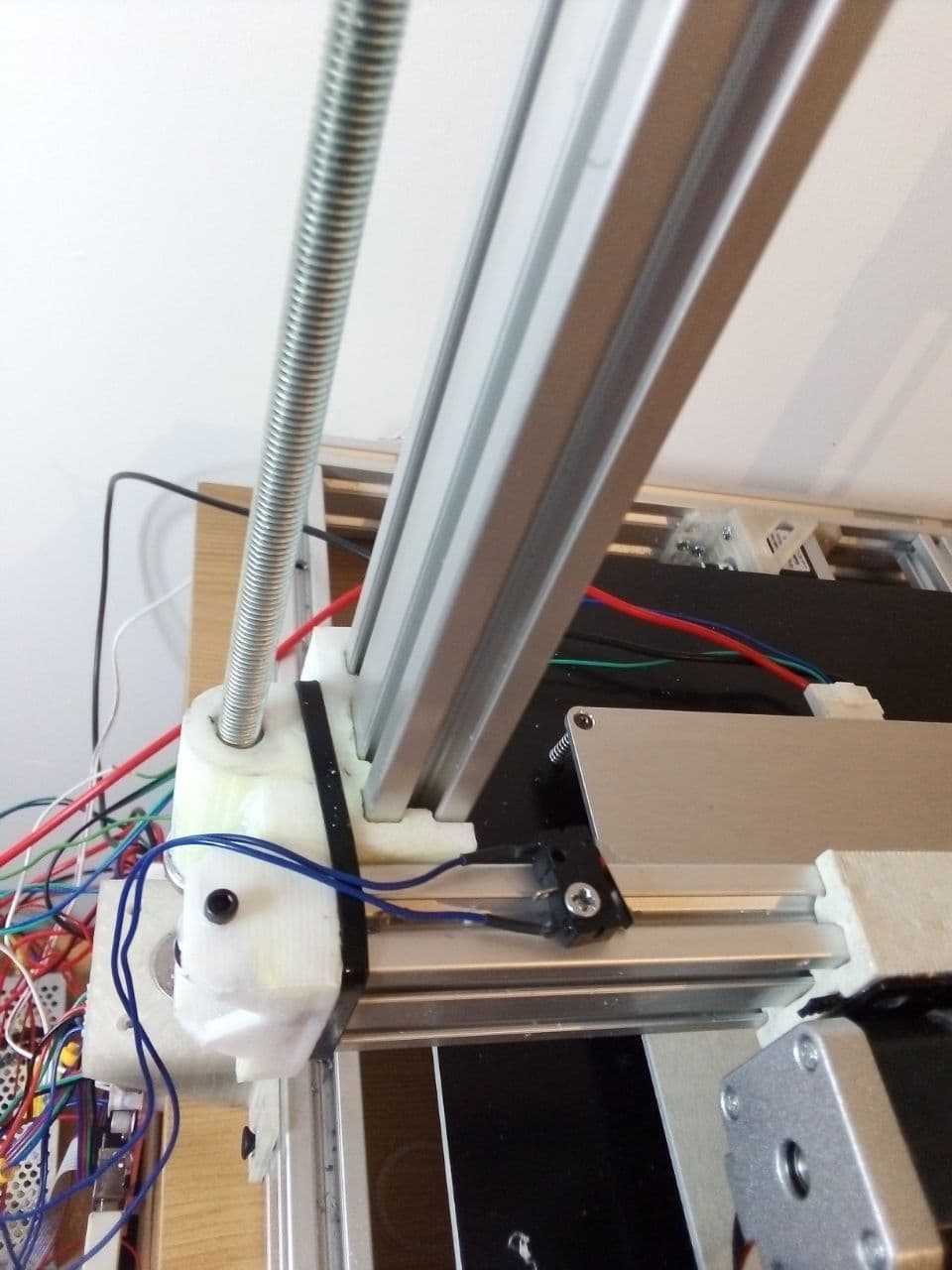

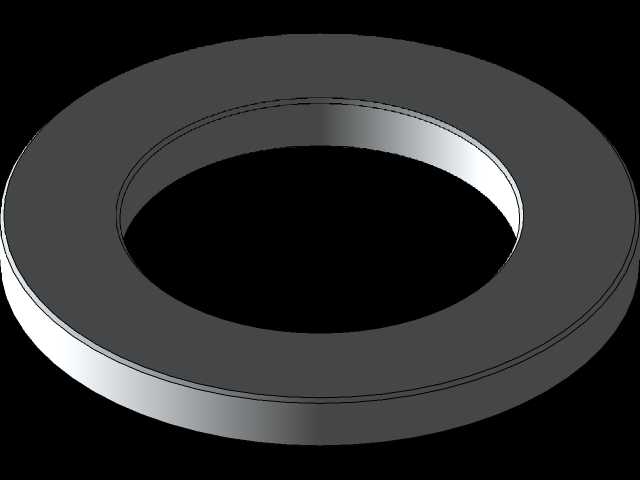

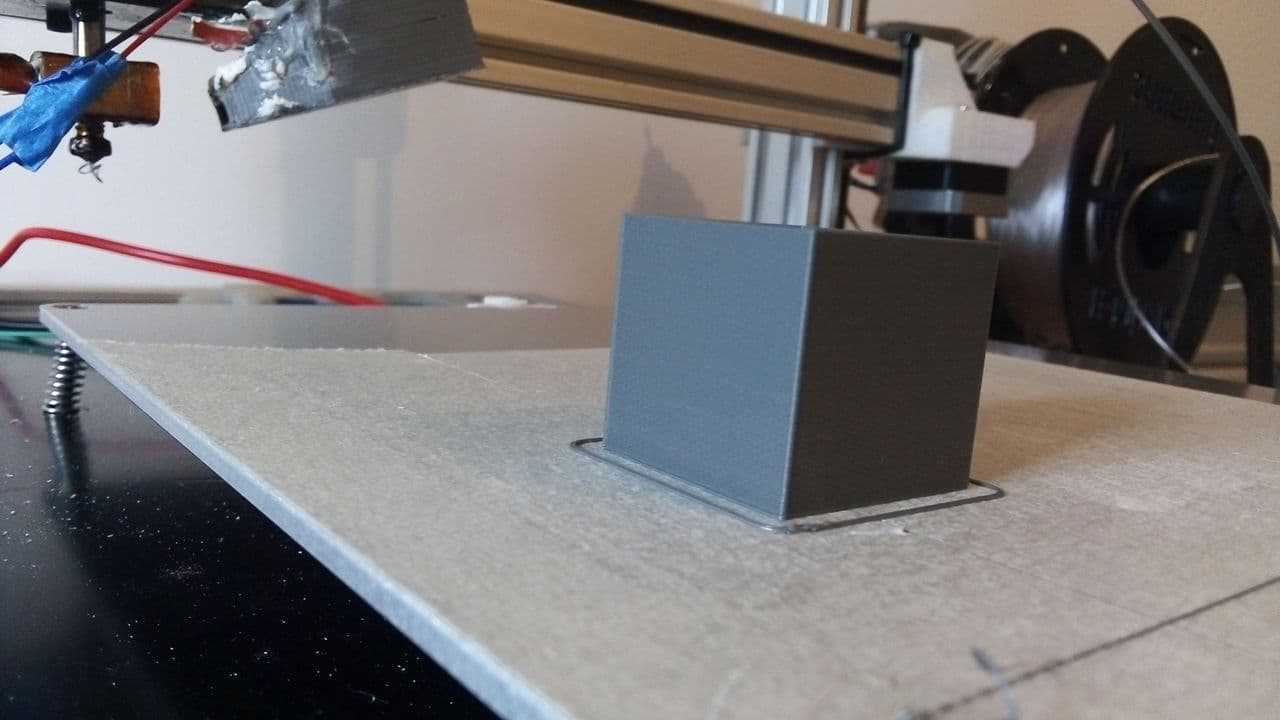

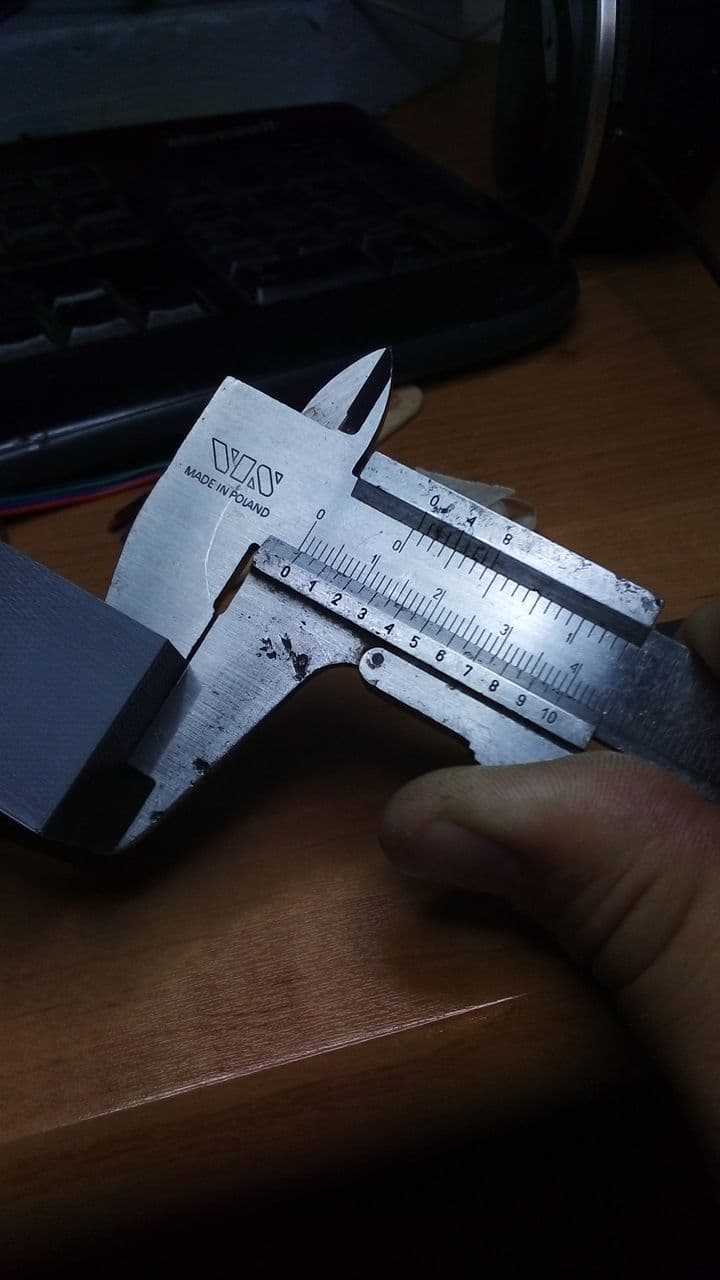

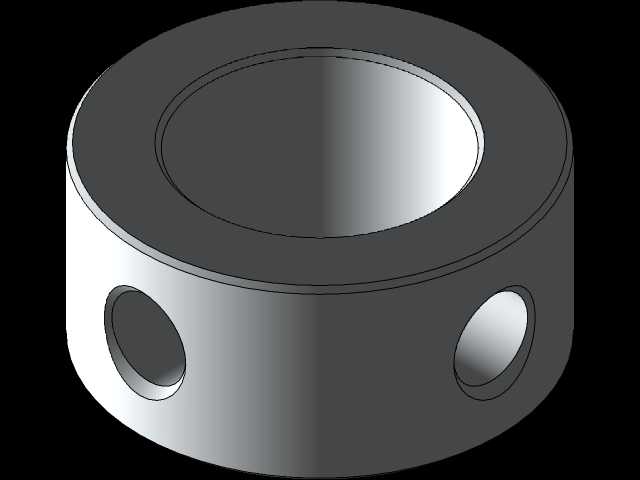

这款无轴承直线执行器的设计初衷,是面向桌面级3D打印设备的轻量化运动轴改造场景,同时也可适配小型桌面自动化工位的短行程直线往复输送需求,比如小零件分拣工位的推料动作、检测设备的探头位移驱动这类对安装空间有严格限制、负载不大的应用场景。区别于常规带直线轴承的光轴传动方案,这套结构直接依托型材自身的成型槽作为滑动导向面,省去了独立轴承座、配套光轴的安装空间,整体截面尺寸可以压缩到与配套铝型材同宽,安装时不需要额外设计轴承固定位,直接通过两端的安装座将执行器整体锁固在设备框架上即可,安装边界完全匹配常规20系列铝型材的安装孔位,不需要额外加工转接板。从功能特性来看,这套执行器取消了传统滚动轴承的滚动体结构,滑动副直接采用3D打印的滑块与型材槽面配合,在低负载、低运行速度的工况下,完全可以满足运动精度要求,同时省去了轴承采购、压装的工序,对于小批量自制设备的开发者来说,可以大幅缩短零件采购周期,降低整机制造成本。设计过程中,两端的动力端与从动端采用对称式安装座结构,步进电机直接集成在端部安装座内,不需要额外设计电机转接支架,同步带的张紧结构直接集成在端部座体上,通过调整端盖的固定位置即可实现带体张紧,不需要额外增加张紧轮部件,进一步压缩了整体结构长度。滑块部分采用分体式夹持结构,包裹住型材的三个导向面,运行过程中不会出现侧向偏移,虽然没有滚动轴承的低摩擦优势,但在3D打印机这类运动速度不超过300mm/s、负载低于1kg的场景下,滑动阻力完全在步进电机的扭矩覆盖范围内,实际测试运行过程无卡顿,重复定位精度可以满足FDM3D打印的运动要求。需要注意的是,这类无轴承结构的导向面配合间隙需要在建模时预留0.2-0.3mm的滑动间隙,避免3D打印过程中的尺寸误差导致滑块卡滞,同时滑块的接触面上可以预留润滑脂槽,长期运行时填充少量润滑脂即可降低磨损,延长使用寿命。整体结构的所有零件均可通过3D打印制作,仅需要配套步进电机、同步带、同步轮这几种标准件,不需要额外采购定制加工零件,非常适合个人开发者、小型设备研发团队做快速原型验证使用,在小行程、低负载的直线运动场景下,相比传统带轴承的直线模组,成本可以降低六成以上,组装难度也大幅下降。
