适配Arduino开发板的亚克力防护安装外壳

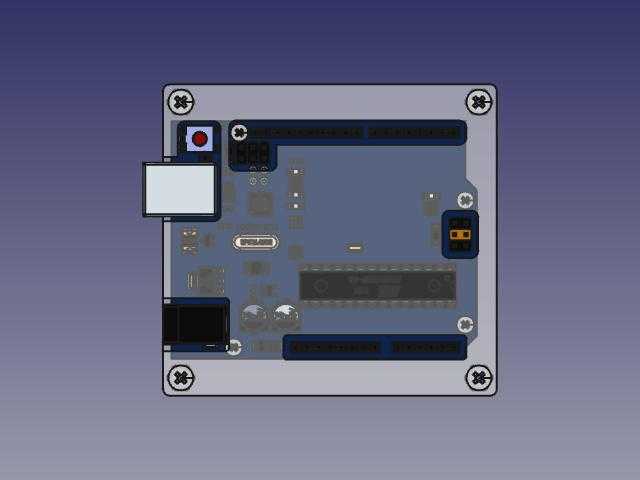

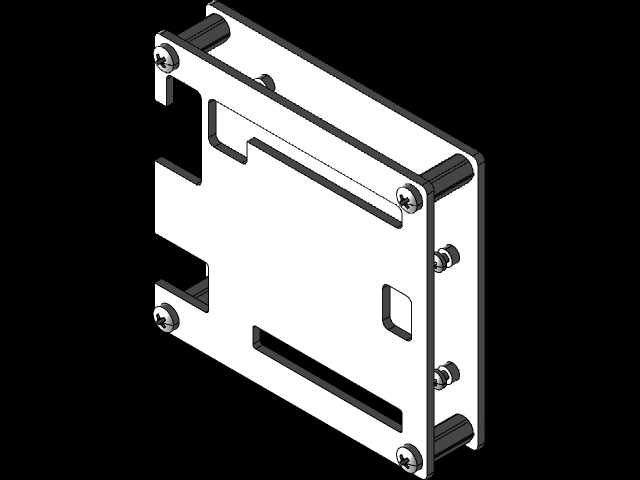

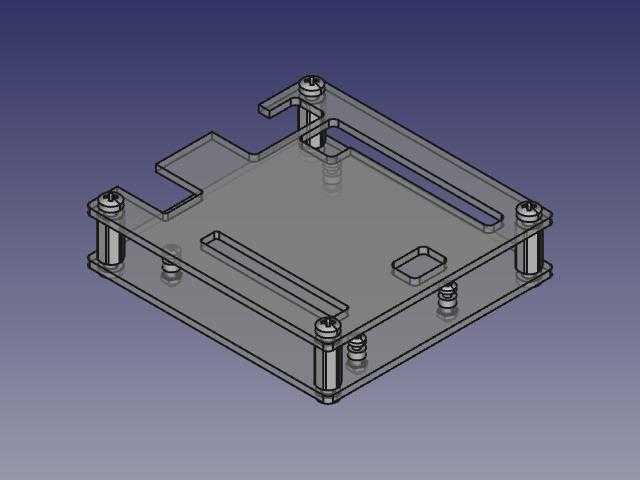

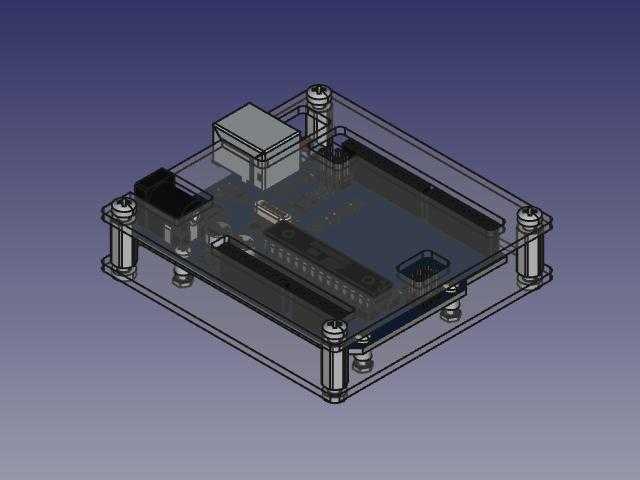

这款亚克力材质的开发板外壳，主要面向开源硬件开发、小型数控装置改装、桌面级电子实验平台搭建场景使用，能够为核心控制板提供物理防护与规整的安装基准，避免开发过程中裸露电路板遭遇金属碎屑短接、外力磕碰损伤、积灰受潮等常见问题。从实际使用场景来看，不少爱好者在搭建小型3018数控系统时，常将Arduino控制板直接固定在设备机架上，加工过程中产生的塑料切屑、木质粉尘很容易落在引脚之间造成短路，这款外壳刚好能将电路板完全包覆在上下两层亚克力板之间，仅预留必要的接口避让位，既不影响接线操作，又能阻隔大部分加工碎屑侵入。设计时优先考虑了手工加工的可行性，所有板材轮廓都采用直线与常规圆角过渡，没有复杂的曲面造型，爱好者可以使用普通激光切割机加工亚克力板材完成自制，不需要开模或者使用复杂的五轴加工设备。安装结构上采用铜柱配合螺丝的分层固定方式，上下板之间通过四个M3规格的六角铜柱支撑，铜柱长度为12mm，预留出足够的空间容纳开发板上的插针、电容等凸起元件，不会出现元件顶到上盖板的情况；开发板与下底板之间通过四个M2规格的带螺母螺栓固定，螺栓长度8mm，搭配2mm厚度的平垫分散亚克力板面的受力，避免锁紧螺丝时亚克力板出现应力开裂。外壳的外形轮廓完全匹配对应型号Arduino开发板的安装边界，长宽尺寸比开发板单边多出5mm的余量，不会遮挡板载的USB接口、电源接口、排针引脚位置，上盖板专门开设了长条形避让槽，对应开发板上的复位按键、指示灯位置，不需要拆开上盖就能完成复位操作、观察板载指示灯的运行状态。设计时还特意在外壳边角处做了R3的圆角处理，避免手工组装时锋利的亚克力边角划伤手部，所有螺丝孔位都做了0.2mm的公差余量，即使是手工钻孔加工也能顺利完成装配，不需要二次修锉孔位。在小型桌面数控设备、DIY电子作品、教学实验装置的搭建过程中，这款外壳既能让控制板的安装更加规整，也能提升整套装置的外观完成度，避免裸露电路板带来的安全隐患，同时亚克力材质的透明特性还能直观看到内部电路板的接线状态，排查故障时不需要完全拆开外壳就能观察接线是否松动、元件是否有异常烧损痕迹。
