圆法兰型LM8UU直线运动线性轴承

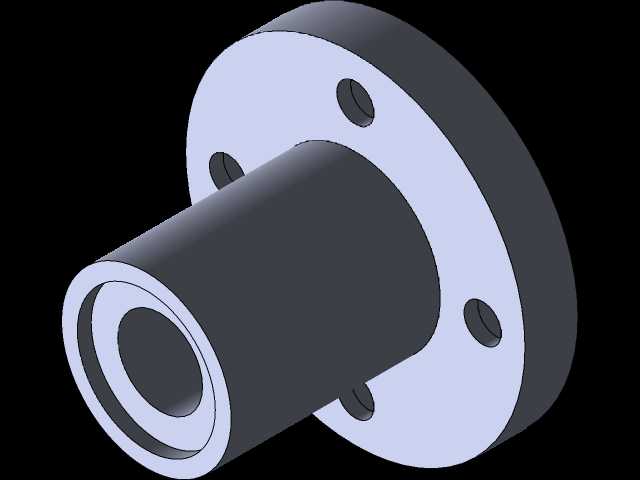

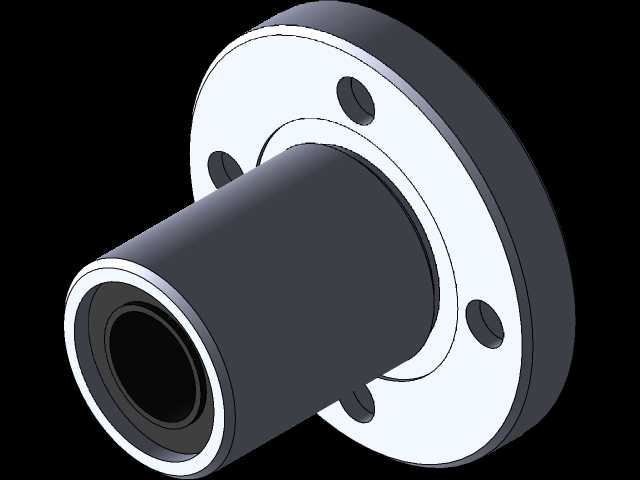

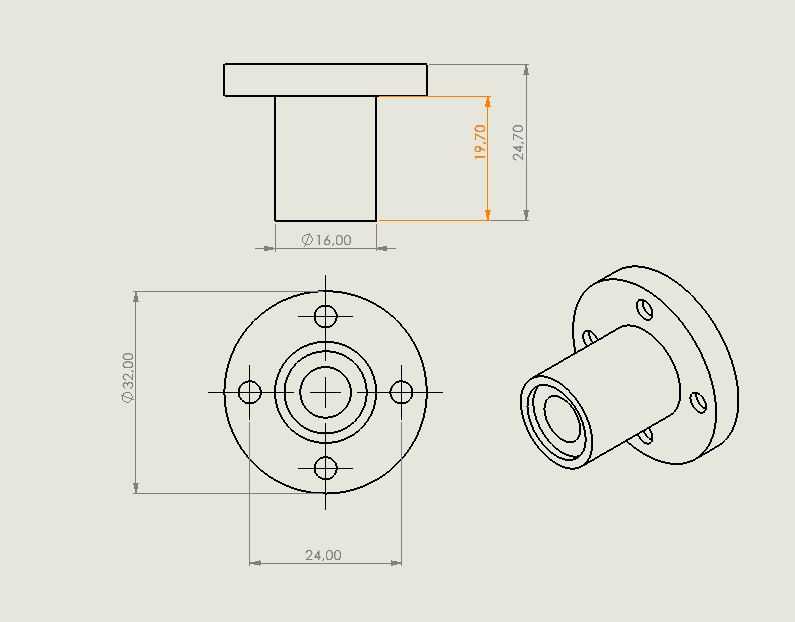

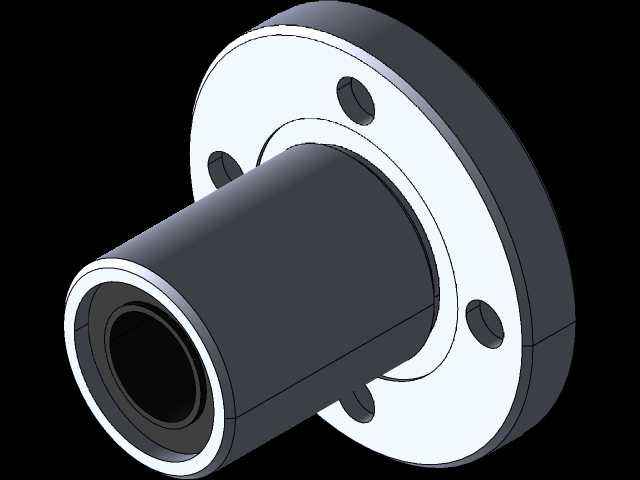

这款带圆形法兰的线性轴承，核心适配8mm直径的光轴导向场景，在各类需要低阻力直线往复运动的机构中都能见到它的身影。从3D打印机的XYZ轴运动导向，到小型自动化滑台的直线承载，再到包装设备的推料机构、检测设备的探针位移模组，这类小规格法兰型线性轴承都是兼顾安装便捷性与运动精度的常用选择。不同于无衬边的直筒型线性轴承，这款自带的圆形法兰盘直接集成在轴承本体端部，安装时不需要额外加工轴承座的止口定位台阶，只需要在安装板上加工对应直径的通孔，将轴承主体穿入安装孔后，用法兰盘上的四个安装孔通过螺丝直接锁附在安装板端面即可，大幅降低了安装板的加工难度，也能避免轴承在往复运动中出现轴向窜动的问题。设计上提供了两种结构版本，带完整外观细节的版本还原了轴承端部的密封挡圈、法兰盘的安装沉孔、滚道区域的细节特征，适合用于设备的外观展示、装配干涉检查、整机渲染出图的场景；简化的基础版本则去除了非核心的外观细节，保留了轴承的核心安装尺寸与外形轮廓，在大型装配体中调用时能有效降低模型文件的运算负载，提升大型设备总装时的软件运行流畅度。从安装边界来看，法兰盘的外径尺寸决定了安装时需要预留的平面空间，四个安装孔均匀分布在法兰盘的圆周上，选型时需要核对安装孔的中心距是否与自身设计的安装板孔位匹配，轴承的内孔与光轴采用间隙配合，适配的光轴需要满足对应的表面硬度与粗糙度要求，才能保证轴承的滚动体顺畅运行，延长使用寿命。轴承主体的长度决定了它的导向支撑跨距，在悬臂类的直线运动结构中，更长的支撑跨距能有效降低运动端的晃动量，提升运动的平稳性，这款8mm规格的小尺寸轴承，通常用于负载较轻、运动行程较短的精密运动场景，法兰盘的端面与安装板贴合后，能承受一定的轴向安装预紧力，保证轴承与安装板的连接刚性，避免运动过程中出现轴承松动移位的问题。在实际选型应用中，这类法兰型线性轴承不需要额外配置轴承座，相比直筒型轴承搭配独立轴承座的方案，能有效缩小机构的整体安装体积，非常适合对安装空间有严格限制的小型自动化设备、桌面级加工设备、精密检测仪器的直线导向结构设计。
