2.54间距四引脚直插排针结构设计

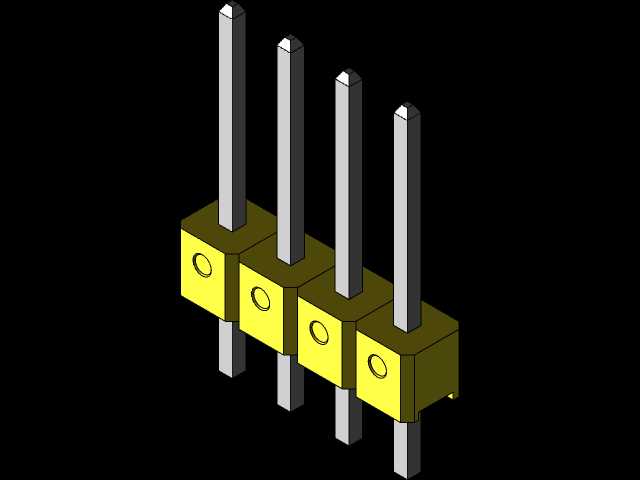

这款四引脚直插接插件，核心针距采用行业通用的2.54毫米规格，是电路板互联场景里应用极广的基础连接元件，日常在工控控制板、消费电子主板、测试治具内部都能见到它的身影，主要承担板对板、板对线之间的电流与信号传输功能，是电子装联环节里不可缺少的基础配件。从结构设计来看，这款元件采用单排四针布局，塑胶基座采用耐高温的绝缘材质，每根插针贯穿基座上下两端，下端引脚用于穿过PCB板的对应安装孔完成波峰焊或手工焊接，上端插针用于对接母座或跳线，实现不同电路模块之间的可拆卸连接。设计过程中首先要保证针距的一致性，2.54毫米的间距是行业沿用多年的标准尺寸，公差需要控制在极小范围内，否则会出现插针对不准安装孔、无法匹配对应母座的问题，插针本身采用黄铜基材表层镀锡的工艺，既保证足够的导电性能，也能提升焊接时的上锡效果，同时兼顾一定的机械强度，避免插拔过程中出现插针弯折、断裂的情况。塑胶基座的设计上，每个针位都做了独立的定位卡槽，插针压入基座后不会出现松动、移位的问题，基座侧面的定位凸台，一方面可以在焊接时辅助元件在PCB板上定位，避免过炉时出现元件偏移浮高，另一方面也能在插拔对接时提供受力支撑，防止作用力直接传导到焊接引脚导致焊盘脱落。安装边界方面，这款元件在PCB上的占用宽度与四针2.54间距排针的标准封装完全匹配，引脚伸出基座下端的长度适配常规1.6毫米板厚的PCB焊接需求，上端插针的有效接触长度满足常规排针母座的插拔深度要求，基座本身的高度控制在常规直插元件的通用尺寸范围内，不会和周边安装的 taller 元件出现装配干涉。实际选型使用时，这类排针可以根据电路需求选择不同的引脚数量，四针的规格常被用于电源信号、小功率控制信号的传输场景，单针载流能力可以满足常规小信号电路的传输需求，绝缘基座的耐温性能可以适配常规波峰焊的温度曲线，不会出现过炉后基座融化变形的问题。建模过程中需要重点关注插针的同轴度、针距的位置度公差，以及塑胶基座和插针之间的配合尺寸，既要保证插针压入后有足够的保持力，也要避免压入力过大导致塑胶基座出现开裂，插针两端的倒角设计也需要纳入考量，下端的倒角方便插件时顺利穿过PCB安装孔，上端的倒角可以提升和母座对接时的顺滑度，减少插拔过程中的卡滞感。
