黄铜5毫米转1/8英寸刚性联轴传动件

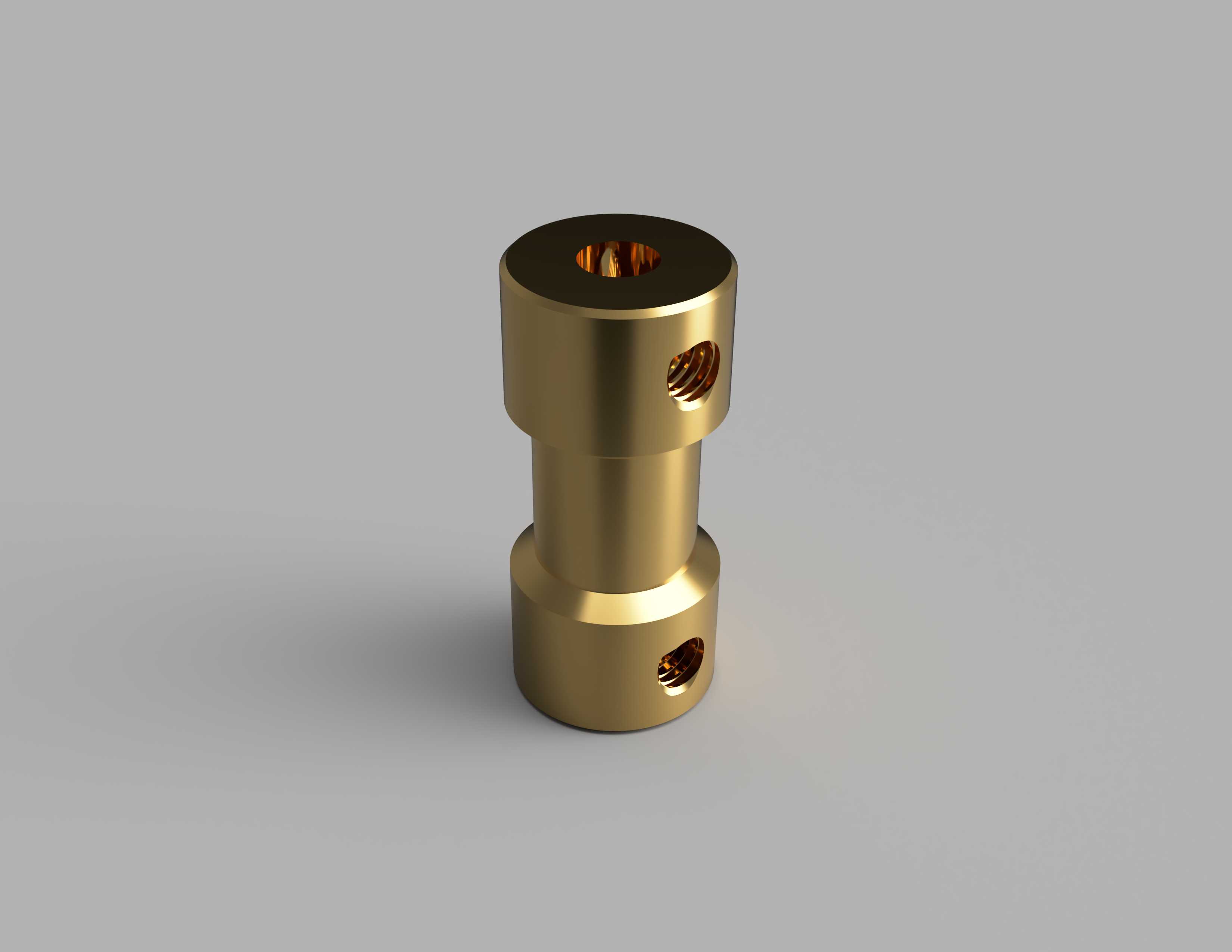

做小型传动结构选型的时候，很多人容易忽略微轴径联轴器的适配细节，这款黄铜材质的转接联轴器，专门针对5毫米公制轴与1/8英寸英制轴的跨标准传动场景设计，在桌面级小型传动设备、微型泵组、小型步进电机输出端、精密检测仪器的传动链里都有很高的出镜率。从结构设计来看，整体采用一体式刚性结构，没有多余的活动间隙，区别于挠性联轴器的缓冲特性，这款产品主打高同轴度下的扭矩精准传递，不会因为传动间隙造成输出端的角度误差，对于需要精准传动比的小型传动结构来说，能有效避免丢转、传动滞后的问题。两端的轴孔分别适配5毫米直径的公制输出轴、1/8英寸直径的从动轴，孔壁加工精度控制在合理公差范围内，既保证装配时轴体能顺利插入，又不会因为间隙过大造成传动晃动。两端各设置一个径向紧定螺丝孔，装配时将紧定螺丝顶在轴的平面定位槽上，就能实现轴与联轴器的牢固锁止，即便在正反转频繁切换的工况下，也不会出现轴与联轴器相对打滑的问题。外形上采用三段式阶梯轴结构，中间段做了收腰设计，在不降低整体结构强度的前提下，有效减少了材料用量，同时降低了联轴器自身的转动惯量，对于小扭矩输出的微型驱动单元来说，更低的转动惯量意味着启动阶段的负载更小，驱动单元的响应速度更快。安装边界上，整体外径控制在紧凑尺寸范围内，不会占用过多的径向安装空间，轴向总长度适配小型设备的紧凑安装腔，不需要额外扩大安装位就能完成装配。材质选用黄铜，一方面黄铜具备不错的自润滑特性，即便长期运转也不会出现锈死卡滞的问题，另一方面黄铜的切削加工性能优异，能保证轴孔、螺丝孔的加工精度，同时黄铜的抗腐蚀能力不错，在常规室内工况下不需要额外做表面防腐处理就能长期稳定使用。在实际选型应用中，需要注意这类刚性联轴器对两端轴的同轴度要求较高，装配时要尽量保证驱动轴与从动轴的同轴度偏差在允许范围内，避免因为偏心造成额外的径向载荷，加速轴承的磨损。这类小尺寸联轴器在3D打印机挤出机构、小型传送带驱动端、实验室小型搅拌装置、航模传动结构里都有广泛应用，相比铝合金材质的同规格联轴器，黄铜材质的减震性更好，传动过程中的细微震动会被黄铜材质部分吸收，提升传动平稳性。建模过程中，对紧定螺丝孔的螺纹深度、轴孔的倒角、阶梯处的过渡圆角都做了符合加工工艺的处理，不会出现无法加工的尖锐结构，所有尺寸都符合常规机械加工的工艺要求，直接导出工程图就能用于实际零件的加工生产。
