HC-05与HC-06蓝牙通讯模组结构设计

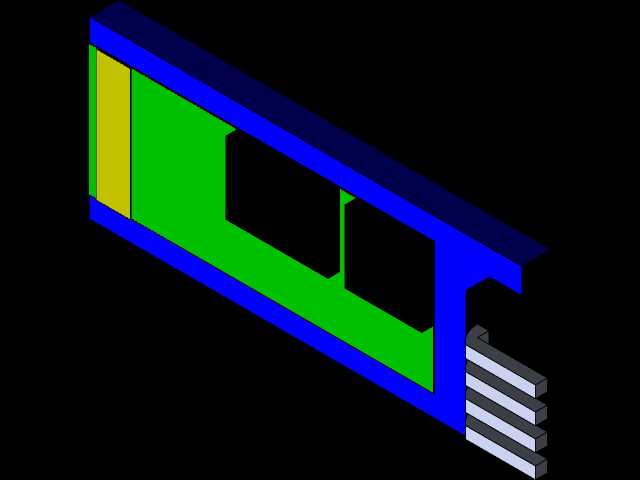

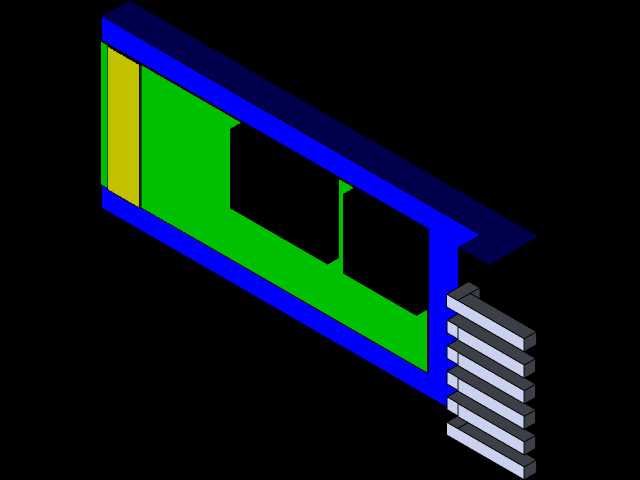

这款蓝牙通讯模组的结构设计，围绕嵌入式设备短距离无线数据传输的实际需求展开，适配HC-05与HC-06两款主流蓝牙模块的安装使用场景，常被集成在工业数据采集终端、小型智能硬件、物联网传感节点、教学实验设备当中，承担设备间串口数据透传、无线指令交互的功能。从结构设计思路来看，外壳主体采用槽型包覆式结构，外侧蓝色部分为硬质防护壳体，既可以隔绝模块电路与外部金属构件的接触风险，避免短路故障，也能在设备组装、运输过程中为内部电路板提供抗挤压防护，减少外力冲击对板载元器件的损伤。内部绿色区域为电路板安装位，预留的两个方形避让槽刚好对应模块板载的核心芯片与晶振位置，避免壳体与板上高度突出的元器件发生干涉，保证组装时电路板可以平稳嵌入壳体内部，不会出现元器件顶壳、装配间隙不均的问题。模组一端伸出的排针结构为标准2.54mm间距插针，共引出6个功能引脚，分别对应电源、地、串口收发、状态指示等核心接线端，排针长度经过适配设计，既可以直接插在面包板上做原型验证，也能穿过设备面板的开孔焊接在主控电路板上，适配不同的安装接线需求。外壳的外形尺寸控制紧凑，整体宽度与长度刚好覆盖两款蓝牙模块的电路板边界，安装时不需要额外预留过大的装配空间，适合在空间局促的小型智能设备内部布置，壳体侧边预留的黄色区域为状态指示灯透光位，不需要额外开指示灯孔，组装后模块的工作状态指示灯可以透过该区域直接向外显示，方便现场调试时快速判断模块的配对、连接状态。在安装边界设计上，壳体底部为平面结构，可以通过双面胶、热熔胶直接固定在设备内壁，也可以通过两侧预留的微小凸耳用螺丝锁附在安装柱上，两种固定方式都不需要对原有设备结构做大幅改动，适配不同设备的内部安装条件。排针端的伸出长度经过校核，当模块插装在主控板上时，壳体底部与主控板表面留有0.8mm左右的间隙，避免焊接后焊盘凸起顶到壳体，同时也能给板底的走线留出足够的安全距离，防止焊盘与壳体摩擦造成绝缘层破损。整个结构没有多余的冗余设计，所有特征都围绕模块的防护、安装、接线、状态观察四个核心需求设置，既满足批量组装的工艺要求，也兼顾了原型开发阶段的快速拆装需求，不管是用于教学实验的快速搭建，还是工业级设备的长期稳定运行，都能匹配对应的使用要求。
