8mm丝杆安装固定方形支撑座结构

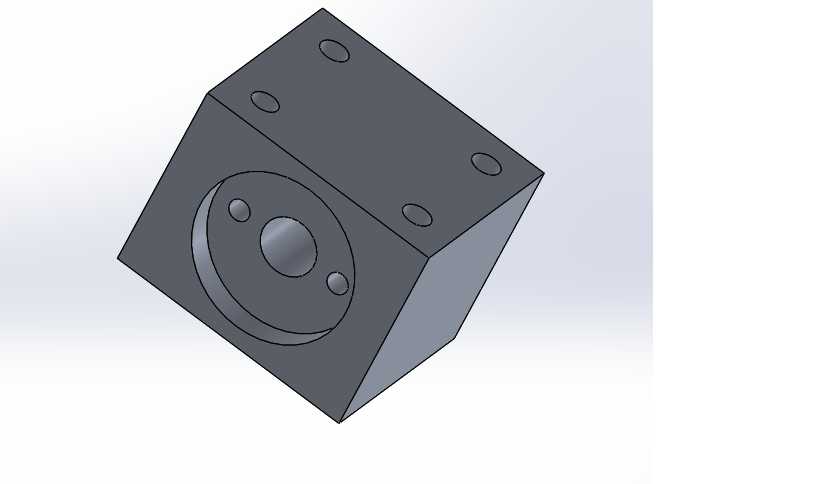

这款8mm规格的丝杆配套支撑座，是直线传动模组里常见的基础固定部件，日常在小型自动化滑台、桌面级数控进给机构、3D打印运动轴、小型检测设备位移平台里都能见到它的应用场景，核心作用是给直径8mm的传动丝杆提供端部径向与轴向约束，抵消丝杆运转过程中产生的径向跳动与轴向窜动，保证传动过程的同轴度与运行稳定性。从结构设计来看，整体采用方块式本体构型，相比异形安装座，方块结构在装配时更容易找正基准，安装面的平面度更容易通过常规机加工保证，不需要额外做复杂的定位治具就能快速完成装配对位。本体上均匀分布四个安装沉孔，孔位围绕中心轴呈对称布置，安装时可以从四个方向锁紧固定，锁紧后受力均匀，不会出现单侧受力导致的座体偏移问题，适配常用的内六角螺栓安装，沉孔设计可以让螺栓头完全没入座体表面，不会突出安装面干涉周边其他部件的布局。中心位置是适配8mm丝杆的轴系安装腔，腔体内预留了轴承安装位，可以配套标准微型角接触轴承或者深沟球轴承，既可以承受丝杆传动时的径向载荷，也能承受进给过程中产生的轴向推力，腔体端部的台阶结构可以对轴承外圈做轴向定位，装配时不需要额外加工定位挡圈，简化装配工序。从安装边界来看，方块本体的边长尺寸适配常规20系列、30系列铝型材的安装孔距，可以直接固定在标准工业铝型材搭建的设备框架上，不需要额外做转接板，座体的厚度方向预留了足够的轴承容纳空间，不会因为壁厚不足导致轴承压装后出现本体变形。设计过程中优先考虑了装配工艺性，所有棱角都做了小倒角处理，既可以去除机加工产生的毛刺，也能避免装配时划伤操作人员，安装孔的位置公差控制在合理范围内，即使是批量加工也能保证互换性，不需要对每个工件做单独配钻。在实际设备选型时，这款支撑座适合搭配导程2mm、4mm、8mm的8mm直径T型丝杆或者滚珠丝杆使用，水平安装或者垂直安装的工况都能适配，垂直安装时可以承受丝杆带动负载产生的轴向拉力，不会出现座体松动或者轴承脱出的问题，日常维护时只需要定期检查安装螺栓的锁紧力，不需要频繁拆解保养，适合长期连续运行的轻载传动场景。
