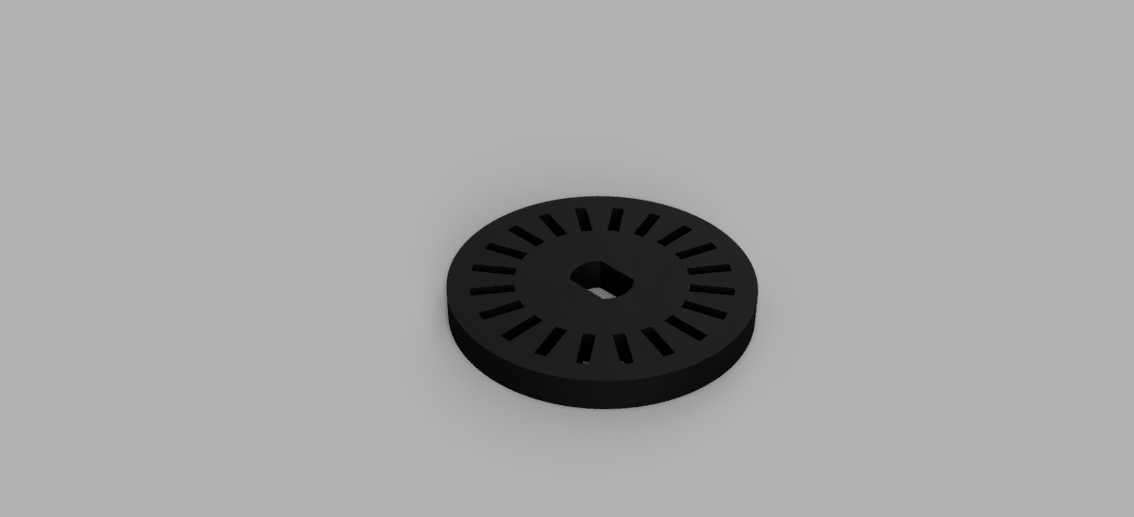

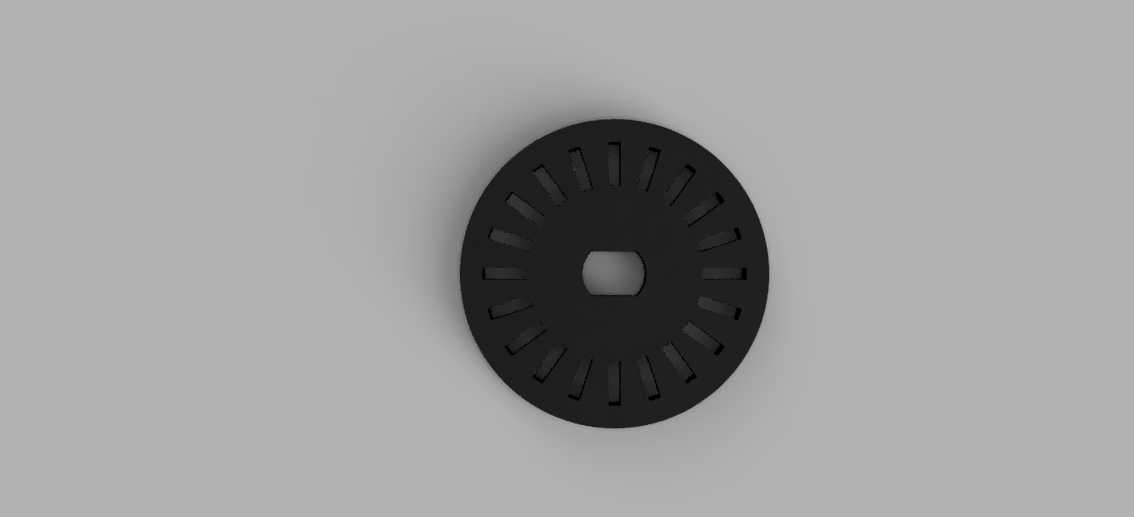

直流电机配套二十槽光学码盘结构

　　这类开槽轮件是光电转速检测系统里的核心机械配套件，日常在小型直流驱动的传动场景里十分常见，比如桌面级自动化输送模组、小型舵机测试台、教学类旋转实验装置、微型传送带驱动端，都会搭配这类码盘实现转速、转角的非接触式检测。从结构设计来看，轮体中心采用方孔配合结构，直接套在直流电机的D型输出轴上，不需要额外的联轴器做转接，装配时直接推入轴端即可，靠方孔的平面配合传递扭矩，避免高速转动时轮体与轴之间出现打滑丢转的问题，这种配合方式也能减少装配环节的零件数量，降低小型驱动单元的整体轴向尺寸。轮体周向均匀分布二十个通槽，槽的宽度与相邻槽间的筋条宽度保持一致，匹配常规红外对射式光电传感器的光斑尺寸，当轮体随电机轴转动时，通槽与筋条交替遮挡红外光路，

　　传感器就会输出对应频率的脉冲信号，后端电路通过脉冲计数就能换算出实时转速、累计旋转圈数，也能通过脉冲相位差判断旋转方向。设计时需要严格控制轮盘的端面跳动量，轮体采用薄型圆盘结构，整体厚度控制在适配光电传感器槽宽的范围内，安装后要保证轮片处于光电传感器的U型槽中间位置，既不能蹭到传感器的发射与接收端面，也要保证光路被通槽和筋条完全遮挡或导通，避免出现脉冲信号杂波。轮体外缘做了小倒角处理，避免安装时锐边刮伤操作人员或者传感器线材，中心方孔的尺寸公差按照电机输出轴的过渡配合设计，既保证装配时能顺利推入，又不会在正反转切换时出现间隙松动。周向槽的加工需要保证分度均匀，二十个槽的角度误差控制在极小范围内，否则会导致脉冲间隔不一致，

　　直接影响转速检测的精度，尤其是在低速转动场景下，分度误差带来的检测偏差会被放大，因此建模时需要采用圆周阵列的方式生成槽特征，保证每个槽的位置、尺寸完全一致。这类零件通常采用轻质黑色工程塑料制作，一方面黑色材质可以减少红外光的漫反射，避免杂散光干扰传感器接收信号，另一方面轻质材料不会给电机轴带来额外的转动惯量负担，不会影响小型直流电机的启动响应速度，也不会因为额外负载导致电机温升过高。在实际选型搭配时，需要注意轮片的外径要匹配所选光电传感器的安装间距，保证轮片转动时不会超出传感器的检测范围，同时安装位要和电机轴保持同轴，避免轮片转动时出现偏摆，导致光路遮挡异常。
