ElectroCookie多孔原型PCB板结构设计

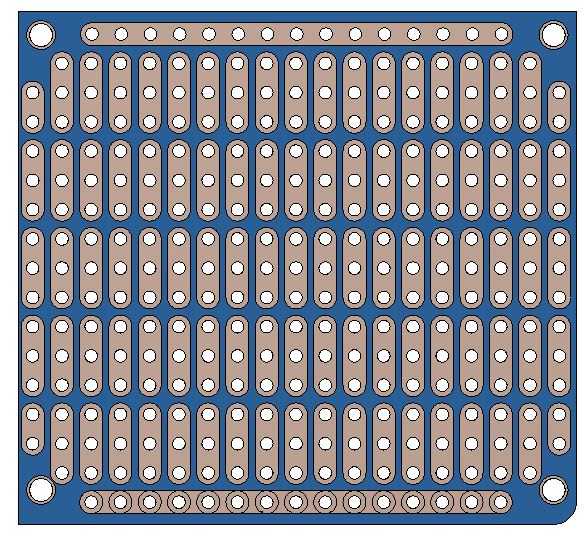

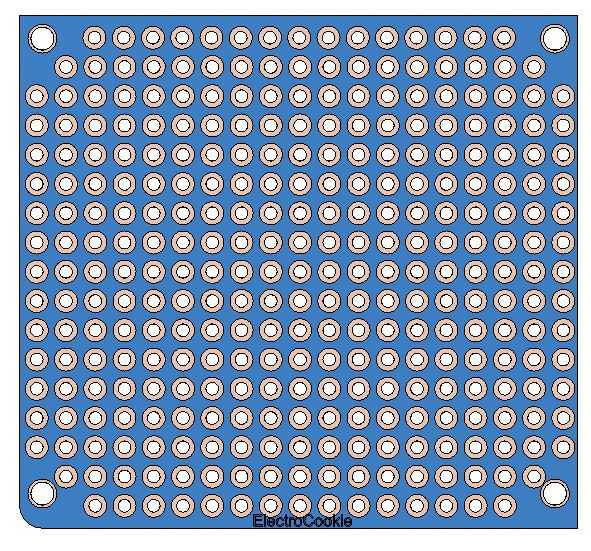

在电子电路原型验证环节，这类多孔原型PCB是硬件工程师、嵌入式开发人员日常调试最常用的载体之一，区别于一次性面包板的接触不稳定问题，焊接式的原型PCB能提供更可靠的电气连接，适合需要长时间运行测试、多模块联调的开发场景，小到学生课程设计的功能电路验证，大到工业控制板卡的前期功能预研，都能看到这类板材的应用。从结构设计来看，这款原型板采用标准的2.54mm间距焊盘阵列排布，完全匹配市面上绝大多数直插元器件的引脚间距，不管是常见的直插电阻电容、排针排母，还是DIP封装的芯片、接线端子，都能直接找到对应的焊盘位置完成焊接，不需要额外钻孔加工，能大幅缩短原型搭建的周期。板体四周预留了固定安装孔，孔径适配常用的M3螺丝，可直接固定在标准的塑料外壳、亚克力安装支架或者设备内部的预留安装位上，安装边界清晰，不需要额外做结构避让设计，焊盘采用环形设计，焊接时焊锡能均匀包裹元器件引脚，既保证了焊接强度，也能避免虚焊、焊盘脱落的问题，板基采用常规FR-4材质，厚度适配通用波峰焊、手工烙铁焊接的温度耐受要求，不会因为常规焊接温度出现板材变形、焊盘脱落的问题。设计时特意将焊盘阵列做了等距规整排布，横向纵向的焊盘之间预留了足够的走线空间，开发者既可以直接在板上焊接飞线完成电路连接，也可以根据需求自行蚀刻走线完成定制化的原型电路制作，板体边角做了圆角处理，避免安装使用过程中锐角划伤操作人员或者划破导线绝缘层。这类原型板的使用场景覆盖了电子爱好者DIY、产品前期功能验证、教学实验演示等多个领域，相比定制PCB打样，它不需要等待生产周期，拿到手就能直接使用，对于需要快速验证电路逻辑、测试元器件功能的开发场景来说，能大幅提升开发效率，同时规整的阵列结构也方便三维建模时直接调用，在做设备整体结构装配时，可以直接匹配安装孔位完成板卡的固定装配，不需要反复测量板体尺寸调整安装位，板体的整体尺寸适配常见的小型设备内部安装空间，既可以单独作为核心板载体使用，也可以搭配扩展模块组成复杂的功能电路，焊盘的金属化处理保证了双面焊接的连通性，必要时可以在板体两面焊接元器件，进一步提升板上空间利用率，满足高密度原型搭建的需求。
