玻璃破碎回收输送一体化概念机械设计

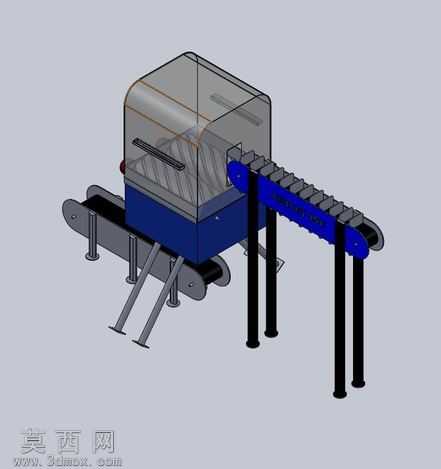

本作品为面向玻璃破碎回收场景的概念化机械设计，采用三维建模软件完成整体结构搭建与外观渲染，整体围绕玻璃回收预处理的简易作业需求展开设计，未做过度复杂的冗余结构，核心聚焦基础破碎与物料输送的功能联动。建模过程中，首先完成整体功能模块的分区规划，将设备划分为进料输送段、封闭破碎腔、出料输送段三个核心部分，各模块的支撑结构采用标准化型材搭建思路，在三维环境中完成支撑腿、安装架的参数化建模，确保各部件的装配间隙符合机械设计的常规公差要求。材质渲染层面，破碎腔外壳采用半透明工程塑料材质，既可以直观展示内部的破碎辊轴结构，也能在实际作业中阻挡玻璃碎屑飞溅，兼顾可视化演示效果与作业安全属性；输送段的链板结构采用深蓝色工程塑料材质渲染，支撑框架与破碎腔底座采用哑光金属材质，区分不同功能部件的材质属性，提升模型的辨识度与真实感。结构设计上，进料端采用倾斜布置的链板输送机，可将待破碎的玻璃物料平稳送入破碎腔内部，破碎腔内部设置平行排布的破碎辊轴，通过辊轴的相对转动实现玻璃物料的挤压破碎，破碎后的物料从腔体下方的出料口落至下方的水平皮带输送机，完成破碎后物料的转运输出，整体结构采用直连式布局，减少不必要的传动环节，降低设备的制造成本与维护难度。设计思路围绕小型玻璃回收站点的简易使用需求展开，未配置复杂的电控与防护结构，以最精简的结构实现玻璃上料、破碎、出料的全流程作业，整体模型的各部件均保留可编辑的建模参数，可根据实际处理量需求调整破碎腔容积、输送段长度、辊轴转速等核心参数，为后续的实物样机制作提供基础的三维结构参考，也可作为小型破碎回收设备的教学演示模型使用。
