同步带传动用L型齿形带轮结构设计

在轻工自动化输送、小型精密传动工位的动力传递环节，L型齿形带轮是适配梯形齿同步带的核心传动部件，这类带轮的齿形匹配英制节距的L型同步带，相比平带传动能保证严格的传动比，不会出现打滑丢转的问题，相比齿轮传动又能缓冲吸振，运行噪音更低，不需要额外的润滑维护，在纺织机械的送料工位、小型包装设备的进给单元、电子装配线的输送模组里都有大量应用。

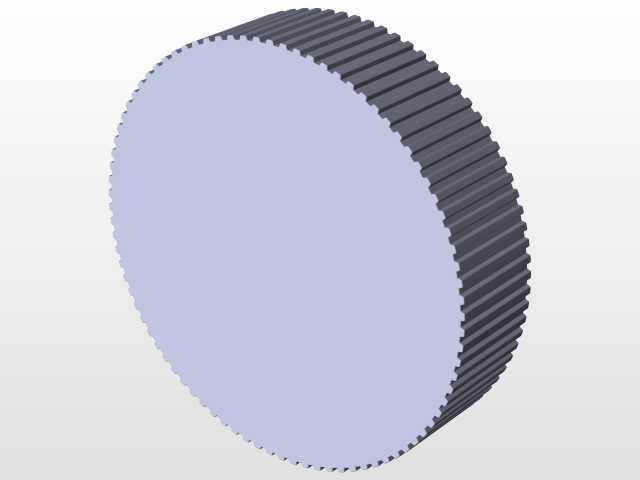

设计这类带轮的时候，首先要匹配对应带宽的带轮挡边结构，图中这款带轮的外缘做了连续的周向梯形齿，齿形的齿槽深度、齿顶圆角都严格适配L型同步带的齿廓参数，保证带齿嵌入的时候不会出现卡滞、跳齿的情况，带轮的端面是平整的安装基准面，实际加工时这个端面的跳动公差需要控制在0.05mm以内，避免同步带运行时出现轴向窜动，导致带边异常磨损。

从安装边界来看，这类带轮的内孔通常会根据安装轴的直径做适配设计，常见的有圆孔带键槽、顶丝锁紧两种固定方式，部分需要频繁拆装调整传动比的工位，也会选用胀套连接的结构，带轮的外径和齿数直接对应传动比参数，选型时需要结合电机转速、从动端的需求转速计算合适的齿数，同时要保证带轮的最小包角不小于120度，避免传动负载过大时出现跳齿。

实际使用中，这类L型带轮的材质多选45号钢做表面发黑处理，部分对重量有要求的高速工位也会选用铝合金材质做硬质阳极氧化，齿面的粗糙度要控制在Ra1.6以下，减少带齿和轮齿的摩擦损耗，延长同步带的使用寿命。设计建模时要注意齿形的周向等分精度，单个齿距的累积误差不能超过0.03mm，否则高速运行时会产生周期性的振动，影响整套传动机构的运行稳定性。另外带轮的挡边高度要高出同步带安装面1.5到2mm，既能防止同步带跑偏脱落，也不会因为挡边过高剐蹭同步带的背面。

在传动布局设计时，两个配对带轮的中心平面重合度误差要控制在1mm以内，张紧力的调整要适配L型同步带的推荐张紧范围，过松容易跳齿，过紧会加剧带齿和轮齿的磨损，同时增大轴和轴承的径向负载。这类带轮的结构相对规整，建模时可以通过齿形草图的圆周阵列快速生成齿廓，再通过拉伸、切除完成整体结构，建模过程中要注意齿根处做小圆角过渡，避免应力集中，在承受冲击负载的工况下，齿根位置是最容易出现断裂失效的部位，合理的圆角设计能大幅提升带轮的抗冲击能力。
