HTD8M圆弧齿同步传动带轮结构设计

做传动结构设计的工程师都清楚，HTD8M齿形的同步轮在中低速重载的传动场景里适配性极强，区别于梯形齿同步带轮的应力集中问题，8M圆弧齿的齿廓曲线能让带齿与轮齿啮合时的接触面积更均匀，传动过程中不会出现梯形齿常见的齿根剪切断裂问题，在自动化输送线、包装设备主传动、纺织机械牵伸机构这类需要恒定传动比、无滑差的工况里，这种带轮的应用占比一直很高。

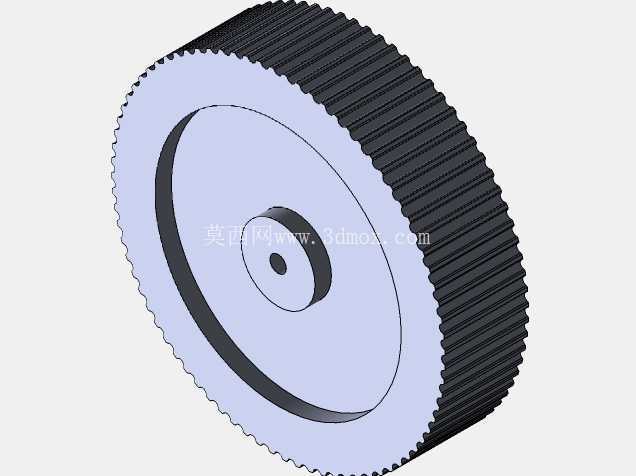

这次的带轮结构采用了腹板一体式设计，没有做分体式的轮毂拼接，主要是考虑到8M规格带轮常规适配的传递扭矩范围在15N·m到80N·m之间，一体式腹板的结构刚性足够，还能减少装配环节的累计误差。轮缘部分的齿形加工基准完全贴合HTD8M的齿形标准，节距控制在8mm，齿顶圆弧与齿根圆弧的过渡做了连续相切处理，啮合过程中带齿不会出现卡滞、爬齿的问题，实际运行时的传动噪音比同规格梯形齿带轮低至少5分贝。

从安装边界来看，带轮中心的安装孔采用了直孔配合平键的连接方式，孔位的同轴度公差控制在0.02mm以内，能保证带轮安装到轴上之后，端面跳动量不超过0.05mm，避免高速运转时出现同步带跑偏、带边磨损过快的问题。轮体两侧的挡边做了高出齿顶1.5mm的设计，这个尺寸是经过多轮现场调试确定的——挡边过低会导致同步带受侧向力时脱轮，过高则会增加不必要的转动惯量，还会在运转时剐蹭同步带的侧面基材。腹板上没有做额外的减重孔，主要是考虑到小直径规格的8M带轮本身重量不大，不开减重孔反而能提升轮体的动平衡性能，做动平衡校正时不需要额外加太多配重块，适合转速在1500rpm以内的传动场景。

设计时特意把齿面的工作宽度做了适配标准带宽的匹配，对应20mm、30mm宽度的8M同步带都能适配，齿面的粗糙度控制在Ra1.6，既不会因为太光滑导致同步带啮合时摩擦力不足出现打滑，也不会因为太粗糙加速同步带齿面的磨损。轮体的轮毂部分做了轴向定位的台阶设计，安装时轴肩顶住台阶面就能快速确定带轮的轴向位置，不需要反复调整带轮与带轮之间的平行度，能大幅缩短现场装配的调试时间。

在实际选型应用中，这种带轮通常搭配氯丁橡胶加玻纤线绳的8M同步带使用，中心距的调整范围预留了带长0.5%到1%的张紧余量，既保证张紧力足够传递额定扭矩，也不会因为张紧力过大导致轴承受力过载。很多工程师在设计传动结构时容易忽略带轮与安装轴的配合公差，这个模型里安装孔采用H7的公差配合，对应的轴采用k6公差，过渡配合的方式既能保证传动时不会出现键连接松动，也方便后期维护时拆卸带轮，不会出现轮体抱死在轴上的问题。

另外，轮体的材料默认选用45号钢做调质处理，齿面不需要额外淬火，因为8M同步带的带齿材质是橡胶，硬度远低于钢材，正常使用情况下轮齿的磨损量极小，调质后的硬度足够应对长期运转的磨损需求。如果是有防腐需求的工况，也可以在这个模型基础上替换成6061铝合金材质做阳极氧化处理，整体重量能降低三分之二，适合对转动惯量要求严格的伺服传动场景。

从结构细节来看，齿根处做了0.2mm的圆角过渡，避免热处理或者加工时出现应力集中导致的轮齿断裂，腹板与轮缘、轮毂的连接处也都做了圆角过渡，没有尖锐的直角，在做有限元受力分析时，这些位置的应力集中系数能降低40%以上，在承受冲击载荷时不会出现根部开裂的问题。很多新手设计师在画同步轮时容易把齿形的节圆直径算错，这个模型的节圆直径严格按照齿数乘以节距除以圆周率的公式计算，齿顶圆直径在节圆基础上减去对应的齿顶间隙，保证啮合时带齿的齿顶不会碰到轮齿的齿根，预留出足够的容屑空间，即使长期运转有少量橡胶磨屑堆积，也不会出现啮合卡滞的问题。
