工业传动用梯形截面V型橡胶传动带

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1130761
  • 工业传动用梯形截面V型橡胶传动带

在各类工业传动场景中,带传动是应用范围极广的动力传递形式,而V型皮带凭借其独特的截面结构,在中小功率传动、中心距较大的传动布局中占据了不可替代的位置。区别于平带依靠接触面摩擦力传递动力的形式,V型皮带的梯形截面嵌入带轮对应的梯形轮槽后,两侧面会形成楔形增压效应,相同张紧力下能产生比平带高数倍的摩擦力,因此传递相同功率时所需的张紧力更小,对轴与轴承的径向载荷也更低,能有效延长支撑部件的使用寿命。

从实际应用场景来看,这类V型皮带广泛覆盖了从普通民用设备到工业生产设备的各类传动需求,小到台式钻床、小型输送线的动力传递,大到空压机、农机设备、机床主轴的动力传输,都能见到这类传动件的身影。在布局设计上,V型皮带允许两轴中心距在较大范围内调整,不需要像齿轮传动那样严格控制中心距公差,也不需要像链传动那样预留张紧调节的复杂结构,对于安装空间受限、需要简化传动结构的设备来说,这种传动形式能大幅降低整体结构的设计复杂度。

在产品功能特性层面,V型皮带本身为橡胶复合材质,内置的强力线绳层承担主要的拉伸载荷,外层橡胶负责传递摩擦力与保护内部线绳,运行过程中自带缓冲吸振的能力,能有效过滤动力输入端的振动冲击,让输出端的运转更平稳,同时当设备出现过载情况时,皮带会在轮槽内产生打滑,能避免动力端或负载端的核心零部件因为过载出现损坏,起到一定的过载保护作用。不过在设计选型时需要注意,打滑状态不能长期持续,否则会加剧皮带磨损、导致传动效率大幅下降,因此需要根据传递功率、转速比、中心距参数匹配合适的皮带型号与根数。

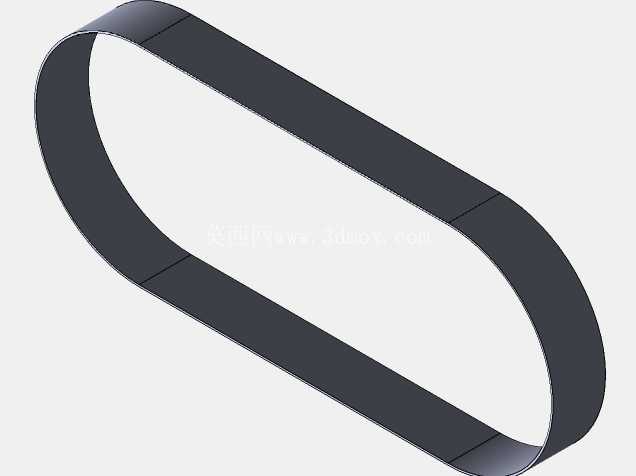

从三维建模的设计思路来看,搭建V型皮带模型首先要确定核心的传动参数:先明确两个带轮的中心距、带轮的基准直径、V带的截面型号对应的楔角与尺寸参数,通过带长计算公式确定皮带的基准长度,再通过扫描特征完成环形带体的建模,建模过程中需要注意带体在带轮上的包角范围,包角过小会直接导致传动能力不足,一般设计时要求小带轮的包角不低于120度,若布局无法满足包角要求,就需要增设张紧轮调整包角,或是调整中心距、带轮直径参数。

关于外形尺寸与安装边界,V型皮带的截面尺寸根据型号不同有明确的标准范围,不同型号对应的顶宽、节宽、高度参数都有统一规范,建模时不能随意设定截面尺寸,否则会出现与标准带轮不匹配的问题。安装空间预留上,除了要预留带轮本身的安装位置、皮带的环形回转空间,还要预留出皮带安装时的调整余量——安装V带时需要先将中心距缩小,将皮带套入轮槽后再调整张紧力到合适范围,因此两轴的安装座必须设计可调节的长孔结构,调整行程需要满足皮带安装与后期磨损张紧的需求,一般调整行程不小于皮带节线长度的2%。另外在布局时要避免皮带与周边的机架、护罩等部件产生干涉,皮带运行过程中会有一定的抖动,尤其是长中心距的传动布局,护罩与皮带表面的安全距离不能小于10mm,防止运行过程中出现剐蹭磨损。

在实际装配调试中,还要注意两个带轮的轮槽必须处于同一平面,偏角过大会导致皮带单侧磨损加剧、运行过程中出现掉带问题,因此建模阶段就要做好带轮安装面的基准对齐,确保两轴的平行度公差在允许范围内。V带的张紧力也需要控制在合理区间,张紧力过大会导致皮带过快老化、轴承受力过大,张紧力过小则会出现打滑、传动效率不足的问题,一般可以通过按压皮带中点的下沉量判断张紧力是否合适,下沉量控制在中心距的1%-2%区间为最佳状态。
