椭圆轨迹生成传动机构结构设计

　　这套椭圆发生器机构，核心是通过刚性构件的约束配合，将输入的定轴回转运动转化为输出端的标准椭圆轨迹输出，在工业场景中适配多类需要非圆轨迹作业的工位需求。常见的应用场景涵盖包装生产线的异形轨迹封切工位、轻工设备的椭圆轨迹涂胶作业、教学演示用的非圆运动教具，以及部分专用机床的仿形进给机构，相比多轴联动插补生成椭圆轨迹的方案，纯机械结构的发生器不需要复杂的电控编程与伺服协同，运行稳定性更高，维护成本更低，在高速往复作业的工况下不会出现插补滞后导致的轨迹偏差。

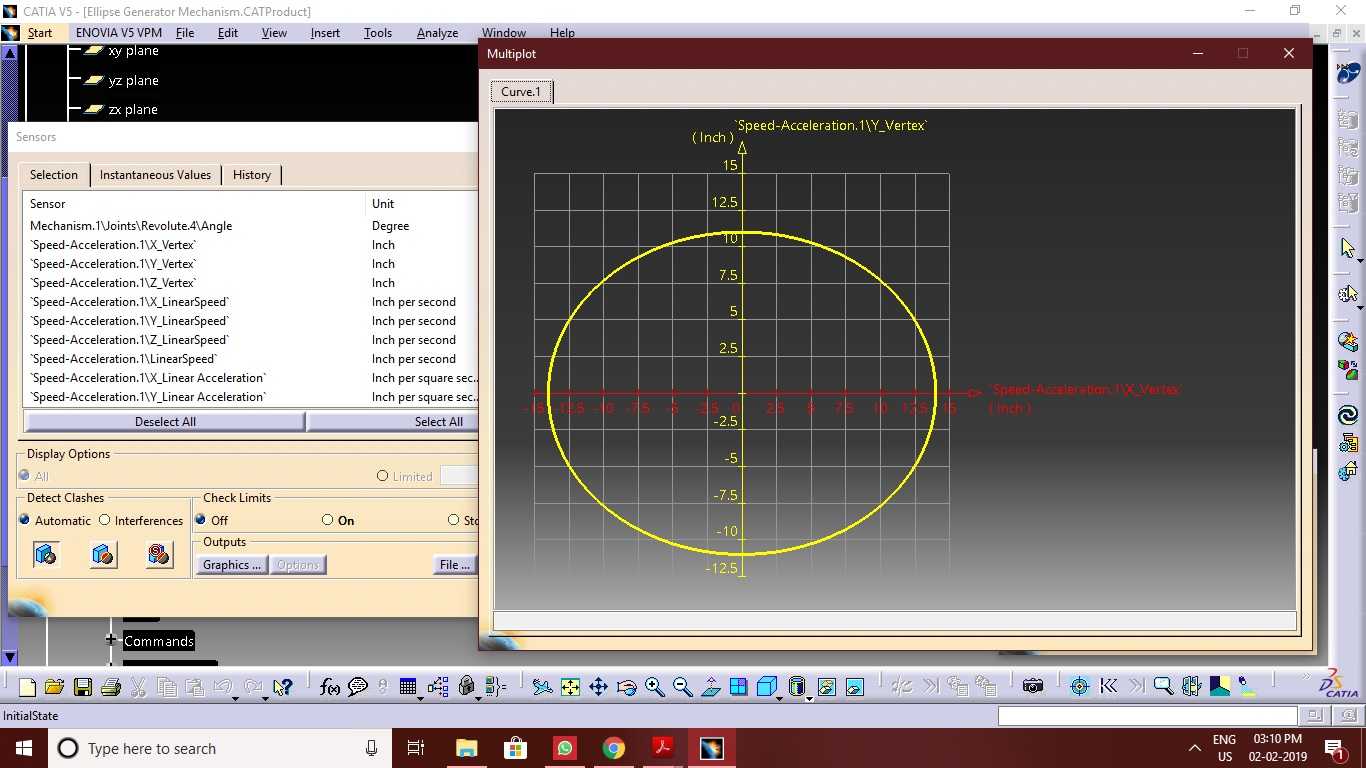

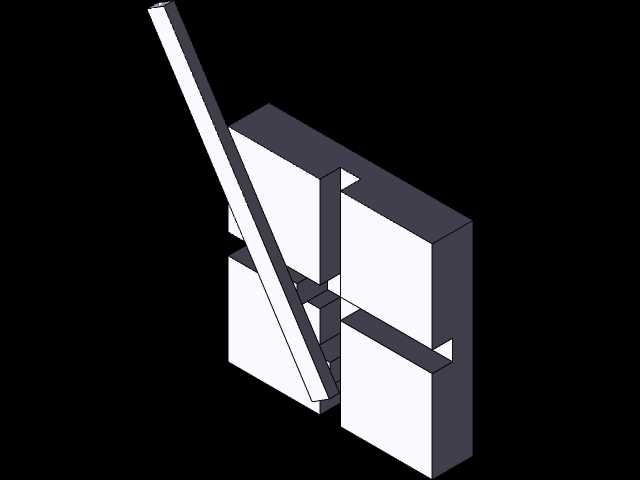

　　从功能特性来看，该机构通过十字交叉的滑动约束槽配合斜置传动杆的限位，将回转输入的连续运动分解为两个垂直方向的往复直线运动，两个方向的运动幅值差直接决定输出椭圆的长短轴比例，调整斜杆的倾斜角度即可改变长短轴的比值，不需要更换核心构件就能适配不同椭圆参数的作业需求，调整过程不需要复杂的标定，依靠机械限位就能保证轨迹精度。设计过程中优先考虑了滑动副的耐磨特性，所有滑动配合面都预留了润滑脂加注的间隙，配合面的粗糙度要求控制在Ra1.6以下，降低长期往复运动的磨损量，避免运行间隙过大导致的轨迹失真。

　　安装边界方面，整套机构的基座采用方块式集成设计，四个安装面都预留了标准螺栓孔位，可以直接固定在设备的安装平台上，不需要额外设计转接支架，输入轴的轴心高度与常规传动电机的输出轴高度匹配，可直接通过联轴器连接驱动源，不需要额外设置减速或转向传动组。机构的运动构件全部内置在基座的滑槽范围内，运行过程中没有外凸的运动部件，不需要额外加装安全防护外罩，整体占用的安装空间紧凑，适合在集成度较高的自动化设备内部布设。

　　设计思路上没有采用传统的行星轮系非圆齿轮方案，而是通过滑动约束的组合实现轨迹生成，零件加工难度更低，普通的铣削设备就能完成所有构件的加工，不需要专用的齿轮加工设备，制造成本相比非圆齿轮结构降低六成以上，同时滑动副的间隙可以通过调整镶条进行补偿，长期使用磨损后不需要更换核心零件，仅调整镶条就能恢复原有运动精度。机构的输出端设置了标准的工具安装接口，可以直接固定涂胶头、切刀、划线笔等作业工具，接口的同轴度公差控制在0.02mm以内，保证作业工具的运行轨迹与设计椭圆轨迹的偏差在允许范围内。
