仿人机器人弧形铰接连接构件

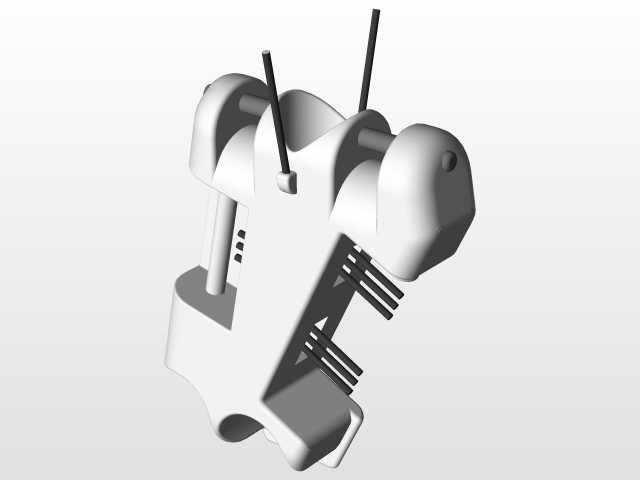

该构件为仿人机器人肢体铰接部位的核心连接零件，主要应用于双足仿人机器人的上肢与躯干衔接、大小腿关节转接等运动副位置，承担相邻肢体段的载荷传递与转动导向作用，是保障机器人肢体动作连贯性、结构稳定性的基础结构件。从结构设计来看，零件主体采用弧形弯臂构型，规避了肢体摆动过程中与相邻结构的运动干涉，弯臂两端分别设置带同轴通孔的连接耳座，其中一端耳座集成了定位卡槽结构，用于装配时与相邻构件的限位凸台配合，快速确定装配相位，减少装配调试时的对位工作量，同时卡槽在运动过程中可承担部分周向剪切载荷，降低铰接销轴的受力负荷。零件上的三处销轴安装孔均采用等径公差设计，孔壁预留了衬套安装余量，实际装配时可根据运动副的摩擦损耗需求选配铜基衬套或工程塑料耐磨衬套，延长铰接部位的维护周期，适配不同负载等级的仿人机器人构型。设计阶段充分考虑了安装边界约束，弧形弯臂的外轮廓曲率经过运动包络校核，在肢体完成±90度摆动行程时，弯臂外侧与相邻肢体外壳的最小安全间隙保持在1.5mm以上，不会出现运动剐蹭问题；两端连接耳座的端面间距、销轴孔的中心距参数，可直接适配常规小型仿人机器人的标准肢体型材接口，无需额外加工转接件即可完成装配。零件的销轴采用带止动端头的一体化设计，端头的三角止动缺口可与耳座上的弹性卡圈配合，防止机器人连续运动过程中销轴出现轴向窜动甚至脱落的问题，提升关节结构的运行可靠性。从实际使用场景出发，该构件的载荷分布经过拓扑优化，弧形弯臂的壁厚从中间向两端耳座逐步过渡，在满足15kg以内肢体段载荷承载要求的前提下，尽可能削减了非受力区域的材料余量，降低零件自身重量，减少关节驱动舵机的负载损耗，提升机器人肢体的动作响应速度。
