桥接端口控制盒适配安装机箱结构

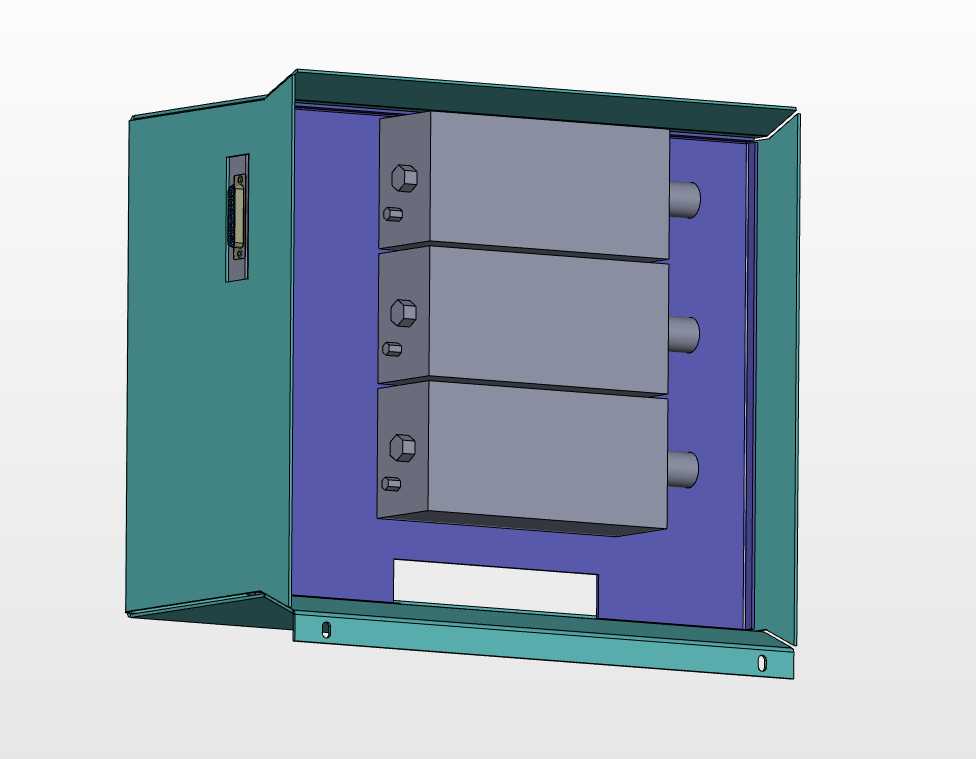

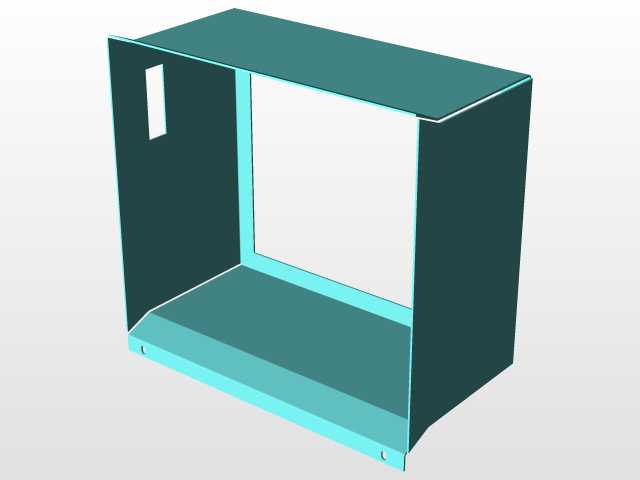

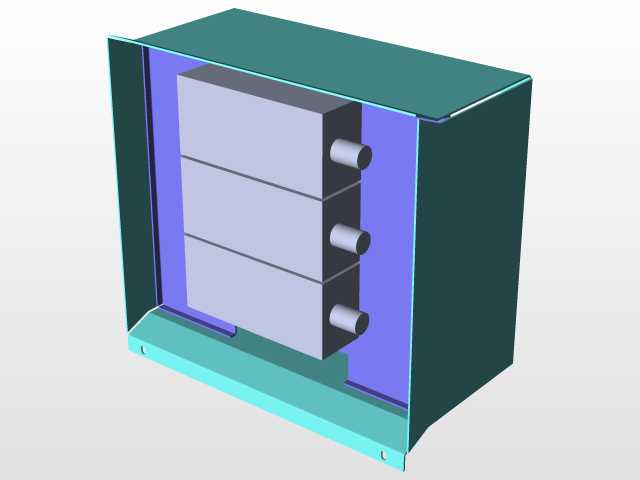

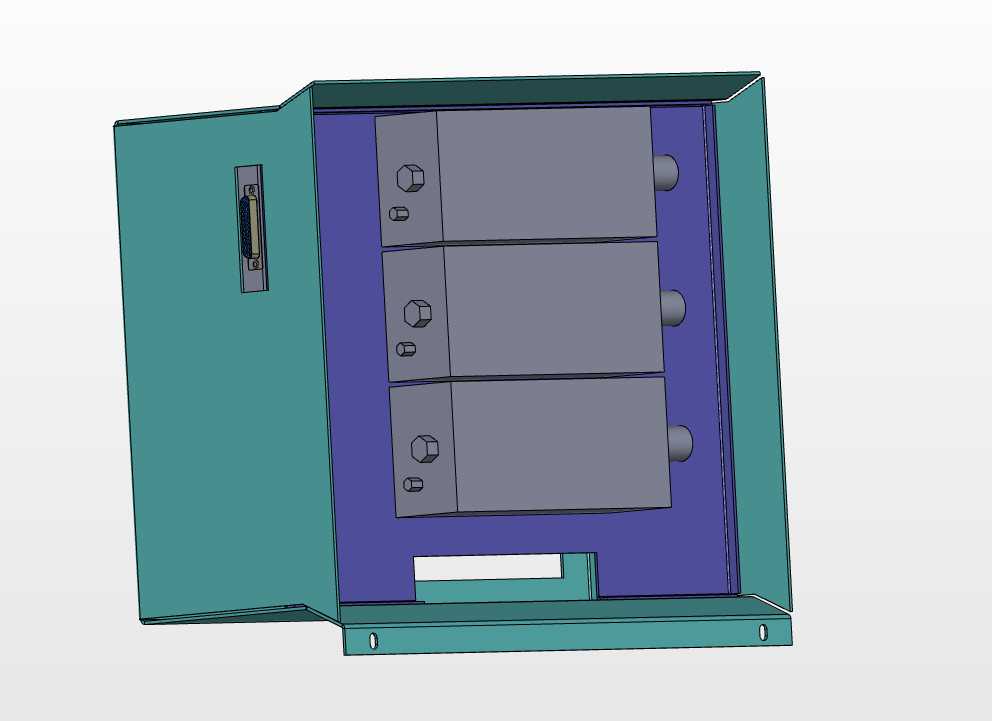

这款适配结构主要服务于BridgePort Interact系列加工设备的面板加装场景，在车间实际技改作业中，不少老旧机床会面临功能面板扩展无安装位、外接控制模块走线杂乱的问题，该结构正是针对这类现场痛点设计，无需对原有设备机身做焊接、扩孔等不可逆改动，就能实现外接控制盒的稳定固定。从结构布局来看，整体采用侧开式盒体设计，外层壳体承担防护与安装定位作用，内部预留的三层堆叠安装位可适配标准尺寸的控制模块单元，每个单元对应位置预留的圆柱过孔，是专门为控制端口的外接接头设计的走线路径，既可以避免线缆弯折过度造成的信号传输故障，也能让内部走线排布规整，方便后期检修时快速排查线路问题。设计过程中优先考虑了安装边界的适配性，盒体底部的定位边完全匹配原有设备台面上的安装槽位，安装时只需将盒体卡入原有台面的预留卡位，再通过侧边的紧固件锁紧即可完成固定，不需要额外制作转接板，能大幅缩短现场技改的安装工时。盒体的侧壁与顶盖采用贴合式装配结构，闭合后可形成相对封闭的空间，能够阻挡车间内的切削液飞溅、金属切屑进入盒体内部，避免内部控制模块出现短路、触点接触不良等故障。内部的模块安装位设置了均匀的限位筋，每个控制模块推入后可被筋位卡紧，不会因为设备运行过程中的振动出现移位、松脱的情况，三个端口过孔的同轴度公差控制在合理范围内，外接接头插入后不会出现别卡、对接不到位的问题。在实际应用中，这类适配结构多用于机床的数控化改造、功能扩展场景，比如给原有手动操作的机床加装数显模块、外接交互控制单元时，就可以通过该结构将新增的控制模块整合到设备原有操作位旁，既不占用额外的车间操作空间，也能让操作人员的操作动线保持流畅，不需要在设备不同位置来回切换操作面板。结构的壁厚设计兼顾了强度与轻量化需求，日常操作中不会因为轻微磕碰出现壳体变形，同时整体重量较轻，单人即可完成安装对位作业，不需要额外的吊装辅助。
