火影写轮眼灵感螺旋斗鼓滚筒结构

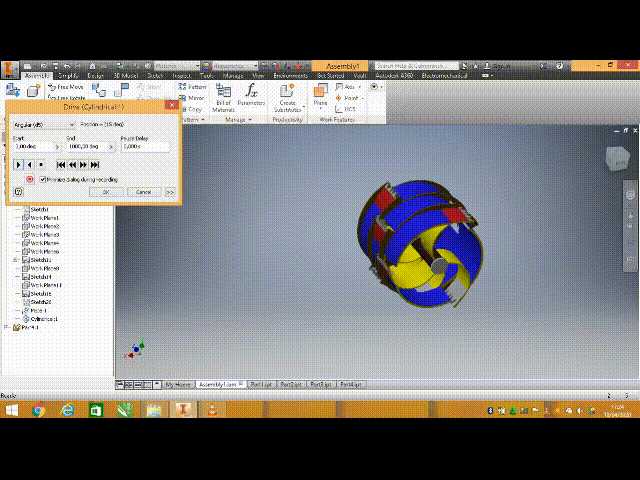

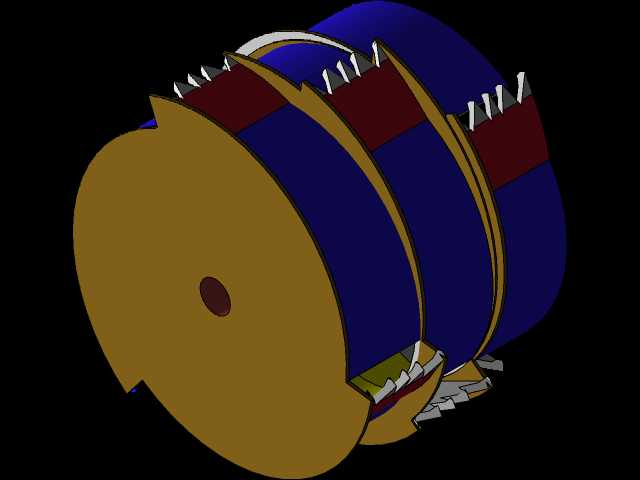

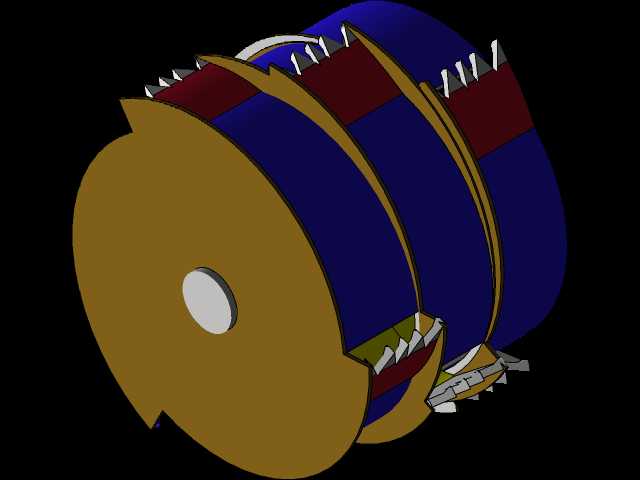

这款螺旋结构滚筒的设计初衷，是针对地外天体表面松散物料的采集、输送与转卸工况做的定向优化，核心解决低重力环境下传统料斗易撒料、填充率不足、反向倒料残留多的痛点。整体结构采用类球形回转轮廓，外侧对称布置三组挖泥铲，铲刃与滚筒径向呈17度倾角，每组铲刃的切削轨迹覆盖滚筒回转截面的92%区域，避免作业时出现物料漏挖的空白带，铲体与滚筒主体采用圆弧过渡连接，不存在应力集中的直角棱边，能承受松散砾石冲击带来的交变载荷。滚筒内部设置连续变导程螺旋导流叶片，从进料端的锥形底部起始，导程沿物料输送方向逐步收窄，靠近出料口位置导程缩减至进料端的60%，能在滚筒正转时持续将物料向筒体内部推送，保证填充率稳定在75%以上，反转时螺旋叶片反向导料，能快速将筒内剩余物料完全卸出，不会出现传统直筒料斗卡料、残留的问题。锥形底部的锥角设计为120度，刚好匹配松散火壤的自然堆积角，挖取物料时能引导物料自然滑入筒体内部，不需要额外的推料结构辅助进料。三组挖泥铲之间预留有等宽的通槽，槽宽与配套挖泥船的接料口尺寸匹配，转卸物料时不需要额外调整滚筒姿态，对准接料口后反转即可完成卸料，通槽边缘做了2mm的圆角钝化处理，避免卸料时砾石卡滞在槽口位置。筒体外侧的红蓝分色区域对应内部螺旋叶片的起止位置，现场调试时可直接通过外观判断螺旋旋向，不需要拆解筒体确认安装方向。整体回转直径控制在适配小型行星采样车的安装边界内，两端的连接轴径采用标准接口尺寸，可直接替换现有采样设备的料斗部件，不需要对主机架做额外改造。作业过程中如果遇到大块砾石无法进入筒体，螺旋叶片转动时会将砾石导向侧边的通槽，直接排入旁侧的废料收集通道，不会卡在叶片和筒壁之间造成设备卡停，低重力环境下的物料输送效率比传统直筒料斗提升40%以上，倒料残留率控制在2%以内，完全满足地外采样、地表松散矿料采集、河道清淤挖泥等多种松散物料输送工况的使用需求。
