带输出轴的旋转传动部件结构设计

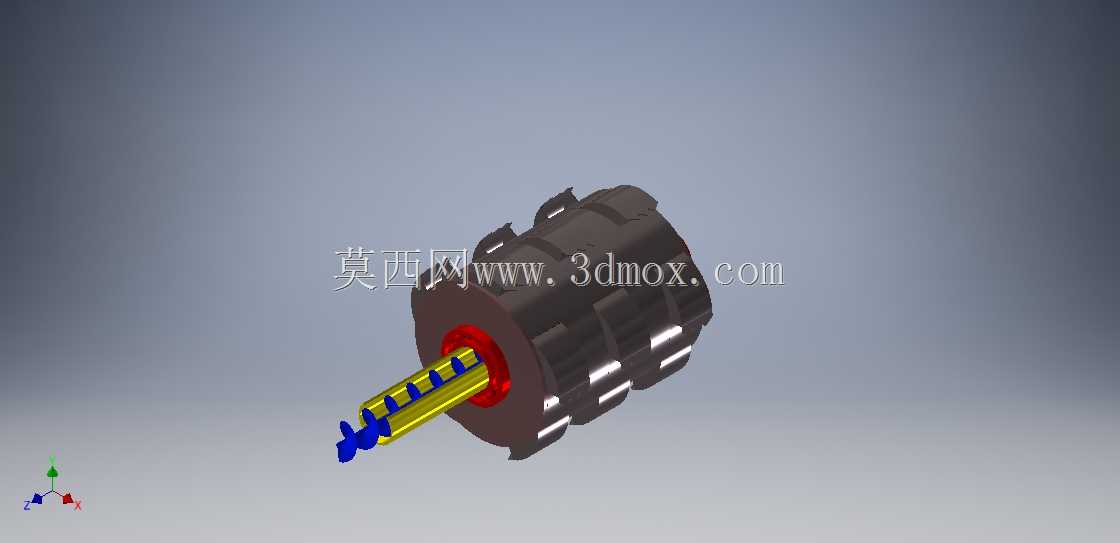

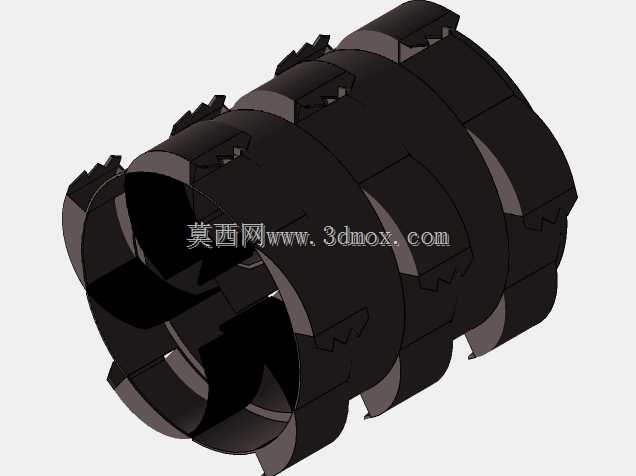

　　在各类中小型动力传输场景中，这类带花键输出轴的旋转传动部件，常被集成在小型动力输出单元、专用设备进给机构以及便携作业工具的动力端，承担着将原动机的旋转扭矩稳定传递至执行端的核心作用。从结构布局来看，主体采用筒式壳体设计，外壳周向均匀分布的凸起卡槽，并非单纯的装饰结构，而是用于和设备安装基座的定位卡扣配合，能够在不额外增加压盖紧固件的前提下，限制部件工作过程中的周向转动与轴向窜动，这种无螺栓快装的结构设计，大幅降低了产线装配时的操作时长，也方便后期运维时的快速拆换。

　　输出端采用的是渐开线花键轴结构，轴端预留的十字形配合槽，能够和执行端的连接头形成径向与轴向的双重定位，相比普通平键连接，花键结构的接触应力分布更均匀，在承受频繁正反转的冲击载荷时，不会出现平键滚键、键槽崩裂的常见失效问题，适配需要频繁切换转向、输出扭矩波动较大的作业工况。轴根部的红色密封挡圈，属于接触式动密封结构，能够阻挡壳体内部润滑脂的外泄，同时隔绝外部作业环境中的粉尘、切削液或者水汽进入壳体内部的传动腔，避免内部配合面出现磨粒磨损，延长部件的整体维护周期。

　　从安装边界来看，筒状主体的外径适配常规的50mm规格安装座孔，安装时不需要额外定制非标安装法兰，直接将壳体推入基座孔内，通过周向的卡槽卡入基座的弹性卡销即可完成固定，轴向安装预留尺寸仅需比壳体总长度多8mm的操作空间，适合在设备内部安装空间紧凑、排布密集的动力舱内使用。输出轴的伸出长度经过匹配设计，既能够保证和执行端连接件的配合深度达到花键有效啮合长度的1.2倍，避免啮合长度不足导致的齿面压溃，也不会因为轴伸过长导致悬臂梁弯矩过大，在满负载输出时出现轴端挠曲变形的问题。

　　设计过程中，针对这类部件常见的散热问题，壳体周向分布的轴向凹槽除了定位作用外，还能够增加壳体和外部空气的接触面积，在部件持续运转时，通过壳体表面的空气对流带走内部传动摩擦产生的热量，不需要额外加装散热风扇或者散热翅片，简化了整体结构的同时，也降低了部件运转时的风阻噪音。内部传动腔的润滑采用脂润滑方式，密封结构的设计线速度适配最高3000rpm的输出转速，能够覆盖绝大多数中小型动力传输场景的转速需求，不需要额外配置复杂的油路循环系统，进一步压缩了部件的整体体积与制造成本。

　　在实际选型适配时，需要注意输出轴的花键参数要和执行端的连接套完全匹配，安装前要检查卡槽与卡销的配合间隙，间隙过大会导致运转过程中出现撞击异响，加速配合面的磨损，间隙过小则会导致安装拆卸困难，运维时无法快速拆换。轴端的连接结构在装配时需要涂抹少量的润滑脂，避免长期静置后出现连接面锈蚀粘连，导致后期拆卸时花键齿面拉伤。壳体的安装同轴度需要控制在0.05mm以内，若同轴度偏差过大，会导致输出轴运转时承受额外的径向载荷，加剧轴承位置的磨损，缩短部件的使用寿命。这类部件的结构设计充分平衡了安装便捷性、负载能力与维护成本，在各类专用设备、便携动力工具、小型自动化输送单元的动力传输环节都有广泛的适配空间，建模过程中对配合公差、安装间隙、密封结构的细节还原，能够直接用于后续的工程出图、装配模拟以及选型校验环节，减少设计阶段的重复建模工作量。
