复合翼火情巡检空中观测无人机

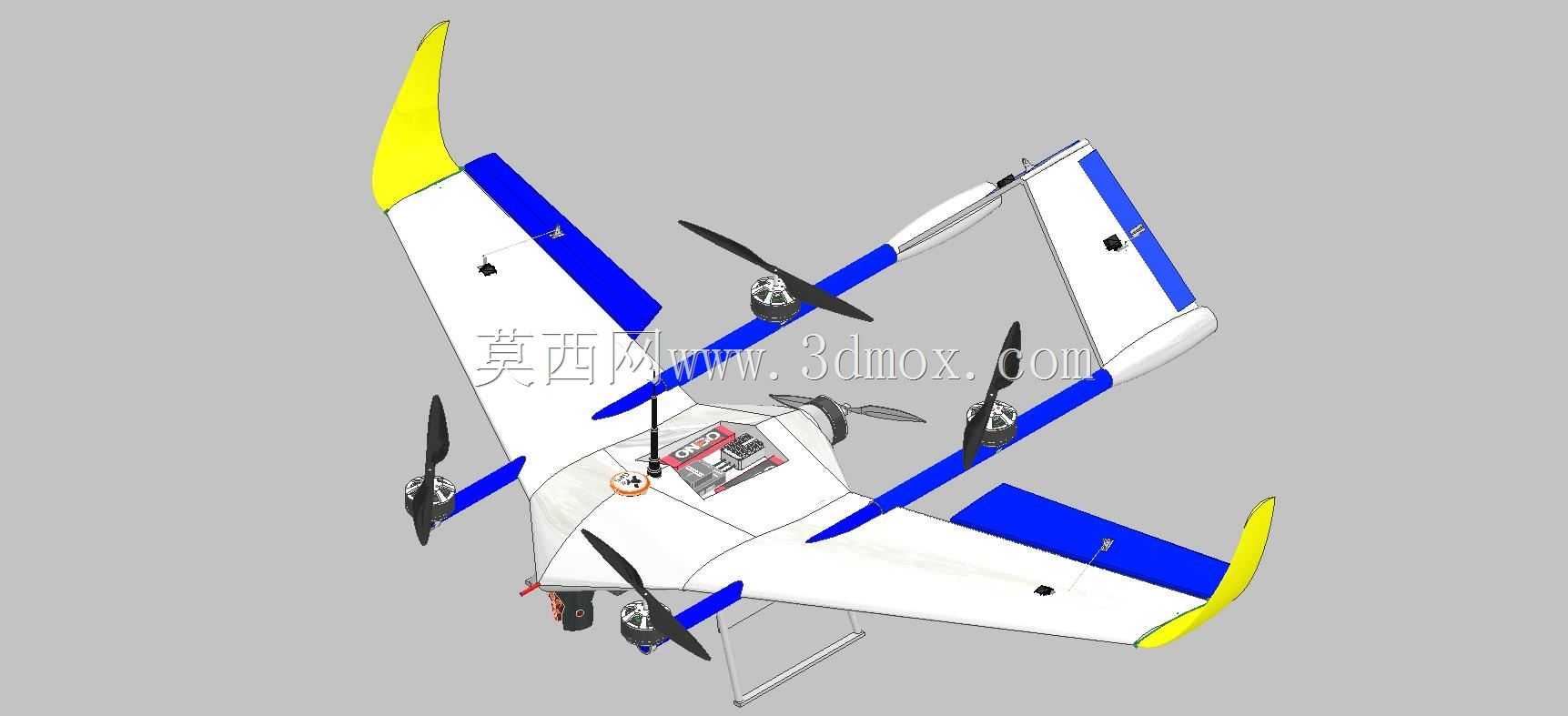

　　这套复合翼空中观测平台的结构方案，主要面向林区火情巡查、灾后空域观测、大范围地表监测这类需要兼顾快速转场与低速悬停的任务场景。整体构型没有采用单纯多旋翼或固定翼的路线，而是把固定翼长航时巡航和旋翼垂直起降能力整合到同一机身：两侧平直机翼承担平飞升力，翼尖设置上翘的黄色端板，用于削弱翼尖涡流、改善小速度飞行时的升阻表现；机翼前后分布四组带独立螺旋桨的旋翼动力单元，起降阶段提供垂直升力，巡航阶段可配合推进动力完成姿态修正，机身尾部另布置巡航推进桨，负责平飞阶段的前向拉力。

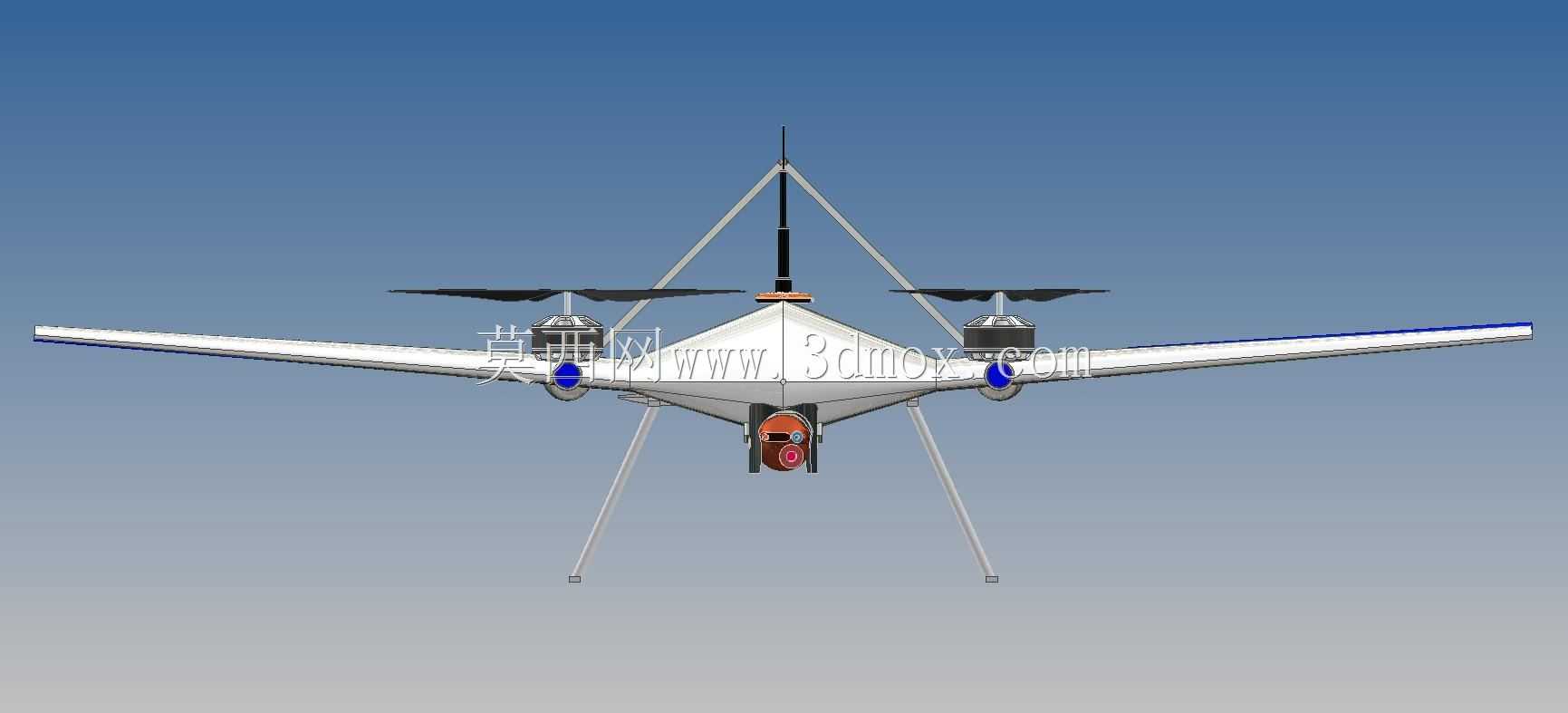

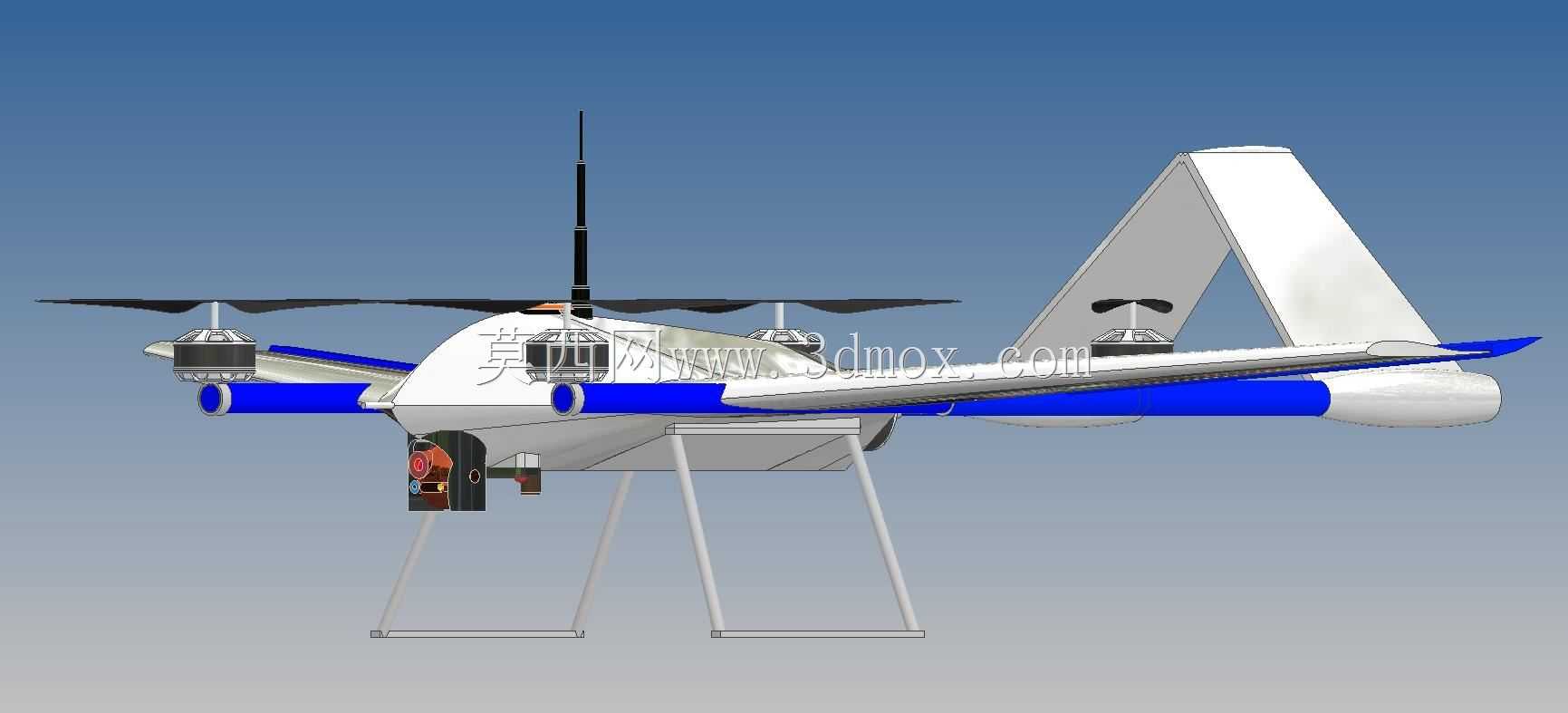

　　从结构建模角度看，机身主体采用流线型轻量化壳体，中段预留航电舱、任务载荷舱与电池安装空间，腹部设置可开启的设备维护口盖，便于传感器、飞控板、供电模块的拆装检修。机翼与机身通过梁式接头连接，模型中保留了翼梁、肋板和蒙皮的装配关系，蓝色翼梁区域既承担气动载荷传递，也作为动力线缆的布设通道；旋翼电机座直接固定在翼梁加强段，避免升力脉冲作用在蒙皮薄板上造成局部变形。起落支撑采用轻量化滑橇结构，布置在机身下侧，着陆时能够分散冲击载荷，同时省去轮式起落架的收放机构，降低整机重量与维护复杂度。

　　设计过程中需要重点校核几个边界：一是旋翼旋转包络与机翼、尾翼的安全间距，四组垂直动力桨盘在悬停和姿态倾斜时不能与翼面、端板发生干涉；二是巡航推进桨与尾翼、机身尾部的间隙，需保证螺旋桨滑流顺畅通过垂尾和平尾区域；三是地面停放与起降状态下的整机外廓边界，滑橇触地时机翼、桨叶和任务吊舱均要保留足够离地高度。机翼展向尺寸决定巡航效率，机身长度则影响航电布置和纵向稳定性，建模时需要同步协调翼展、机长、尾翼力臂与重心位置，使电池、载荷和动力系统的重量分布落在允许重心范围内。

　　实际使用时，该类设备可在火灾发生后快速抵达目标区域，通过垂直起降摆脱对跑道的依赖，到达观测位置后切换固定翼巡航状态，对火线蔓延方向、烟雾分布和灾后地表变化进行持续巡查；需要重点核查某一区域时，又可降低速度或短时悬停，为地面指挥提供稳定画面。结构上还应考虑任务舱的标准化安装界面，使光电观测吊舱、测绘相机或环境监测模块能够根据任务更换，机身前端和腹部的载荷位置要避开螺旋桨滑流的强扰动区，并为线缆、减振支架和快拆锁扣预留安装空间。整机建模把气动外形、动力布置、结构承力和维护开口放在同一装配关系中处理，能够为后续轻量化选材、动力选型和飞行控制布局提供直接依据。
