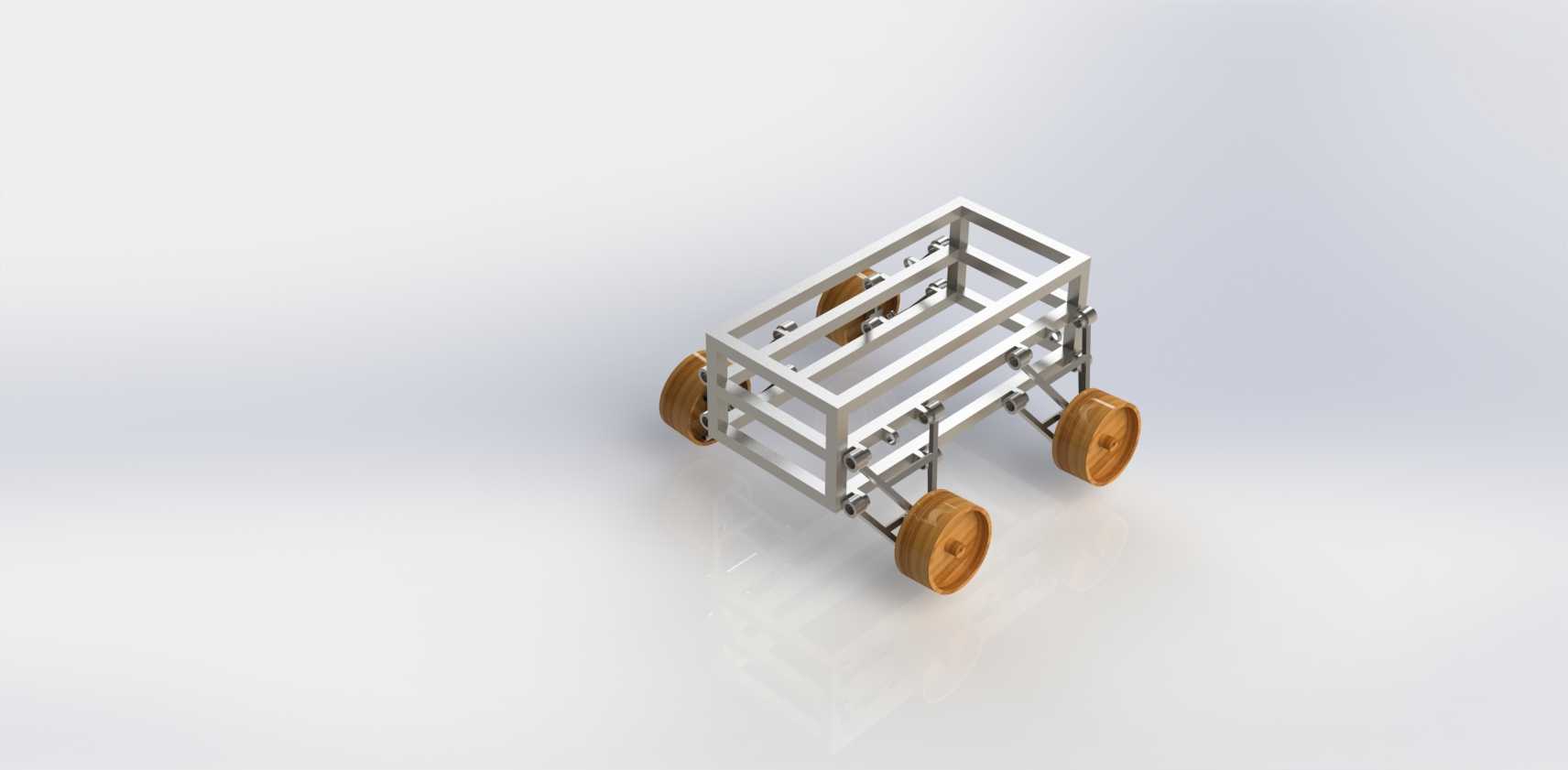

四轮小车双横臂独立悬架结构设计

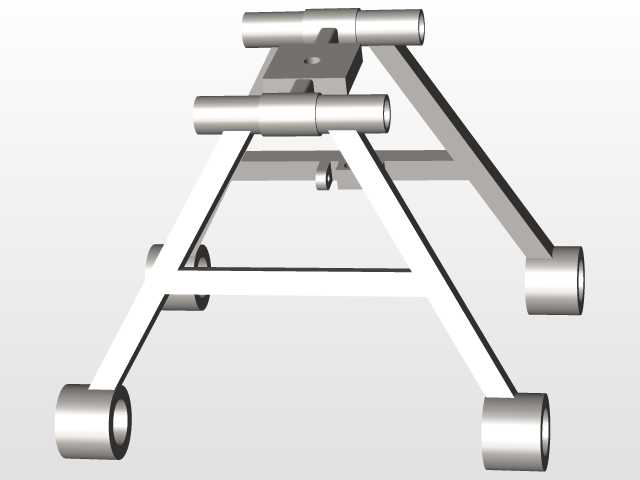

该结构为适配小型轮式移动平台的双横臂独立悬架总成，核心应用场景覆盖小型地形探测移动载体、教学实验轮式机器人、户外作业小型无人车等领域，可在非铺装起伏路面为车载设备提供稳定的支撑与缓冲，降低路面颠簸传递至车架的冲击载荷，保障车载传感器、作业部件的运行稳定性。从功能特性来看，这套悬架采用上下不等长横臂的结构形式，上下摆臂均通过铰接结构与主车架连接，轮端通过转向节与摆臂外端铰接，可在车轮遇到路面凸起或凹陷时，引导车轮按照设定的轨迹做上下跳动，相比非独立悬架能大幅减少车轮跳动时的轮距、前束参数变化量，保证轮胎与地面的接触面积稳定，提升轮式平台在不平整路面的抓地性能，避免出现单侧车轮悬空打滑的问题。设计过程中，首先根据轮式平台的额定承载上限确定摆臂的型材截面规格，主车架采用标准矩形铝型材拼接而成，既保证整体结构刚度满足承载要求，也能通过型材的标准安装槽位灵活调整悬架铰接点的安装位置，适配不同轮距、不同载荷等级的改装需求。悬架的铰接点均采用销轴配合耐磨衬套的结构，可在长期往复摆动过程中降低磨损量，减少维护频次，摆臂与车架之间预留了减震元件的安装位，可根据实际使用场景选配弹簧阻尼减震器，匹配不同的减震阻尼系数，适配硬质铺装路面、松软土路、碎石路面等不同路况的减震需求。从安装边界来看，这套悬架总成的轮端安装位适配标准小尺寸行走轮，轮距可通过调整主车架的横向型材长度进行适配，上下摆臂的铰接点间距经过参数校核，在车轮全行程跳动范围内，不会出现摆臂与车架、车轮与车架的运动干涉，主车架上部预留了标准化的安装平面，可直接搭载电池组、控制模块、作业执行机构等部件，不需要额外对车架进行二次打孔改装。在实际选型适配时，可根据平台的总重量调整摆臂的壁厚参数，若用于重载场景可将铝型材摆臂更换为钢制焊接摆臂，提升整体承载能力，铰接销轴可根据载荷等级选配不同直径的标准件，降低非标加工的成本。这套悬架的结构布局紧凑，整体占用的底盘空间较小，不会过多侵占车载设备的安装空间，同时双横臂的结构形式便于后期调整车轮定位参数，可根据不同的使用需求调整主销后倾、外倾角度，优化平台的直线行驶稳定性与转向操控性能，适合小型轮式移动装备的底盘开发与教学演示使用。
