车载车门用电磁阀锁销结构设计

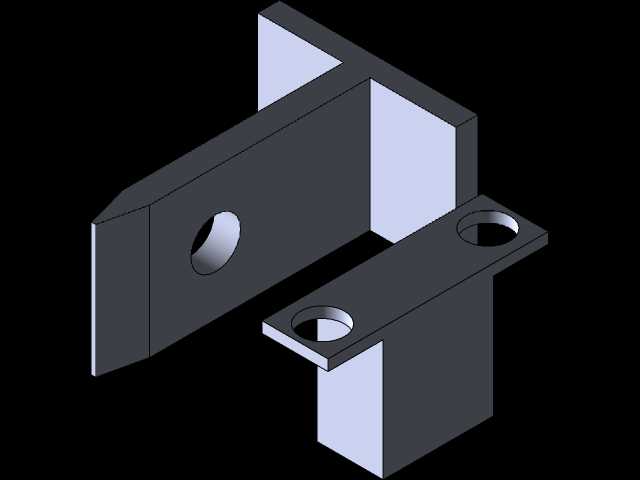

这款锁销构件主要配套乘用车辆车门的电控锁止系统使用，日常装车场景中，它是车门锁体执行端的核心受力连接件，直接承接电磁阀的吸合推力，完成车门锁舌的卡接与释放动作，区别于传统纯机械锁销的传动逻辑，该结构通过与电磁阀动铁芯的直连配合，能把电磁推力直接转化为锁止位的卡位作用力，减少中间传动环节的间隙损耗，在车辆长期颠簸使用场景下，能有效降低锁止虚位、车门异响的出现概率。从结构设计逻辑来看，构件整体采用折弯式钣金一体成型思路，主体为L型折弯承力基体，一侧伸出带双安装孔的固定耳板，两个安装孔的孔位同轴度公差控制在0.05mm以内，安装时可通过螺栓直接固定在车门内板的锁体安装位上，无需额外加装调整垫片，耳板的伸出长度经过匹配计算，刚好适配常规紧凑型车门内板的安装空腔边界，不会和玻璃升降导轨、车门线束产生运动干涉。基体侧立面的单通孔为电磁阀推杆的配合孔，孔壁做了轻微倒角处理，既方便装配时推杆快速导入，也能在长期往复运动中减少推杆表面的镀层磨损，基体前端的楔形切角是导向结构设计，当锁销执行锁止动作时，楔形面能顺着锁舌卡槽的导入角滑入卡位，哪怕锁舌和锁销存在小幅对位偏差，也能顺利完成锁止，不会出现卡滞拒动的情况。在安装边界适配方面，构件整体的折弯高度、耳板间距都严格对应主流家用车型车门锁体的安装尺寸链，安装后锁销的运动行程刚好匹配电磁阀的额定动程，不会出现推杆过推导致的构件变形，也不会因为行程不足导致锁止不到位。构件的壁厚选择兼顾了受力强度和轻量化需求，日常使用中能承受车门反复开关带来的冲击载荷，同时不会过多增加车门总成的重量，表面采用发黑防锈处理，适配车门内部潮湿、多灰尘的工作环境，长期使用也不会出现锈蚀卡滞的问题。在实际装车验证逻辑中，该结构的受力点全部落在折弯基体的加强筋位上，电磁阀工作时的推力不会直接作用在安装螺栓上，能有效降低固定螺栓的剪切受力，延长锁体整体的使用寿命，哪怕在低温环境下，构件的形位尺寸变化量也控制在配合公差允许范围内，不会因为低温收缩导致和电磁阀推杆的配合间隙超标，保障低温环境下车门锁的正常启闭。
