双工位平行夹持末端执行机构

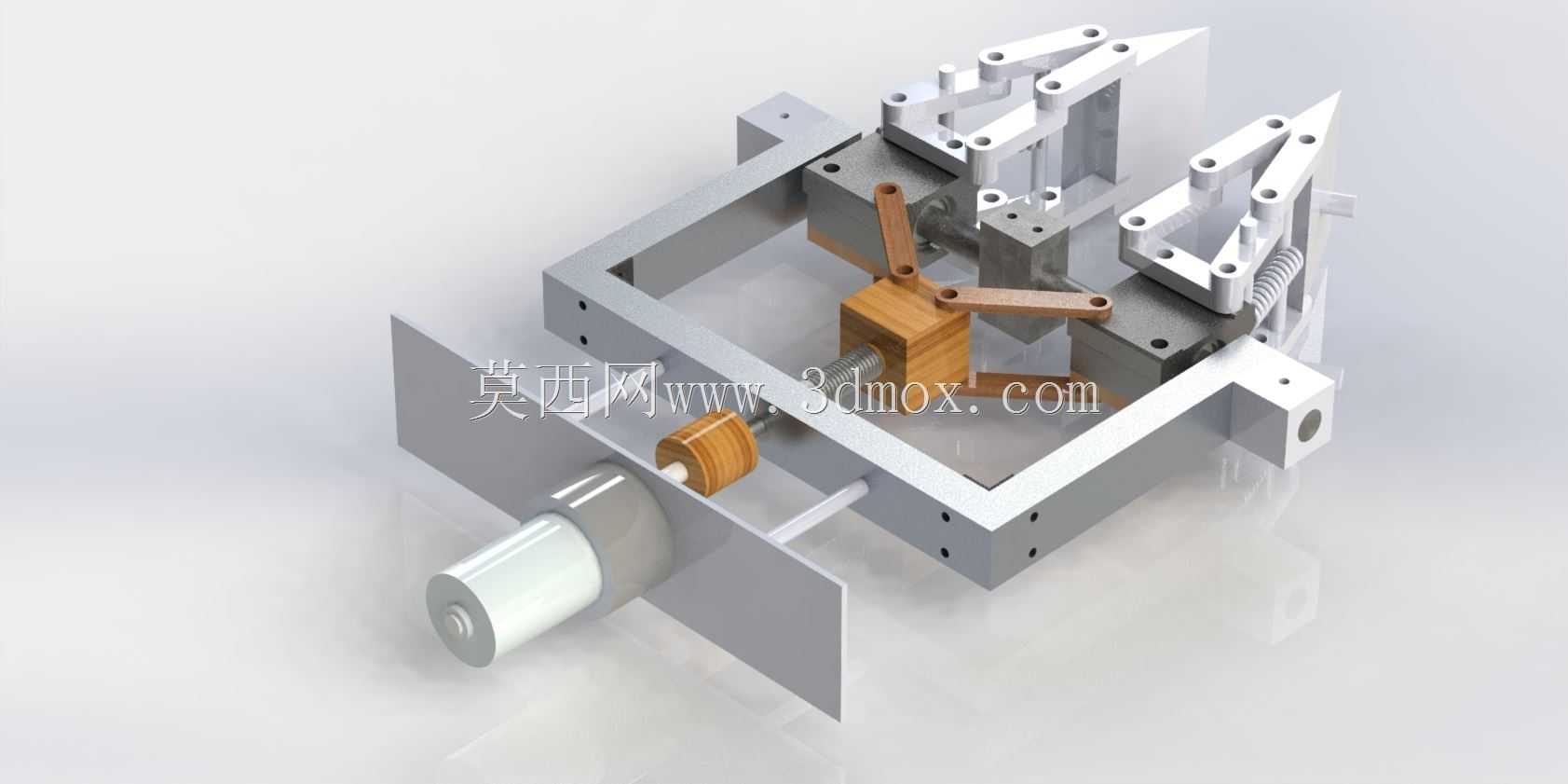

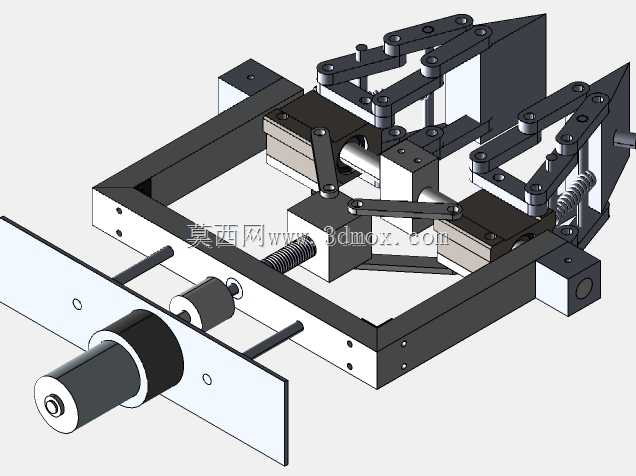

这款平行夹持机构是专为工业自动化场景设计的末端执行部件，主要适配多关节机械臂的末端安装接口，可完成3C电子元器件分拣、小型五金件上下料、注塑件水口抓取、精密装配对位等多类工位作业。从结构设计逻辑来看，整套机构采用对称双夹爪布局，通过底部的直线驱动单元带动中部的连杆传动组做同步开合运动，区别于单夹爪的偏心受力问题，对称布局能让两个夹指的夹持力保持均匀分布，避免被夹工件出现偏斜、脱落的情况。夹指部分预留了标准安装孔位，可根据实际抓取工件的外形更换V型块、平型夹垫、仿形治具等不同接触端头，适配圆柱类、方块类、异形薄壁类等多种外形工件的抓取需求，夹指开合行程可通过调整连杆铰接点的限位位置做适配调整，覆盖常见小型工件的尺寸抓取范围。安装边界上，机构底部设置了标准的法兰连接端面，端面的安装孔位间距符合通用工业机械臂的末端安装规范，可直接适配市面主流六轴机械臂、SCARA机器人的末端输出法兰，无需额外设计转接板；整体机构的外轮廓尺寸紧凑，在机械臂带动做高速往复运动时不会产生额外的运动干涉，周边预留的传感器安装槽可加装光电接近开关，实时反馈夹爪的开合到位状态，接入设备的PLC控制系统实现闭环动作逻辑。传动部分采用连杆式刚性传动，相比同步带传动的夹持机构，刚性传动的重复定位精度更高，夹持力传递损耗更小，在做精密零件装配对位时，能保证夹取工件的位置重复精度控制在0.02mm以内，满足精密装配的工位要求。夹爪侧边集成的复位弹簧可在驱动单元失力时提供基础的夹持保持力，避免突发断电断气时工件掉落造成设备损伤或产品报废。整套机构的运动部件都做了限位防护设计，开合过程中不会出现连杆脱出、运动卡滞的问题，日常维护仅需定期在铰接点加注润滑脂即可，适配工厂长时间连续作业的工况需求，在3C组装流水线、五金加工自动上下料单元、注塑机取件工位都能直接集成使用。
