家用作业紧凑型真空吸附爬壁机器人结构

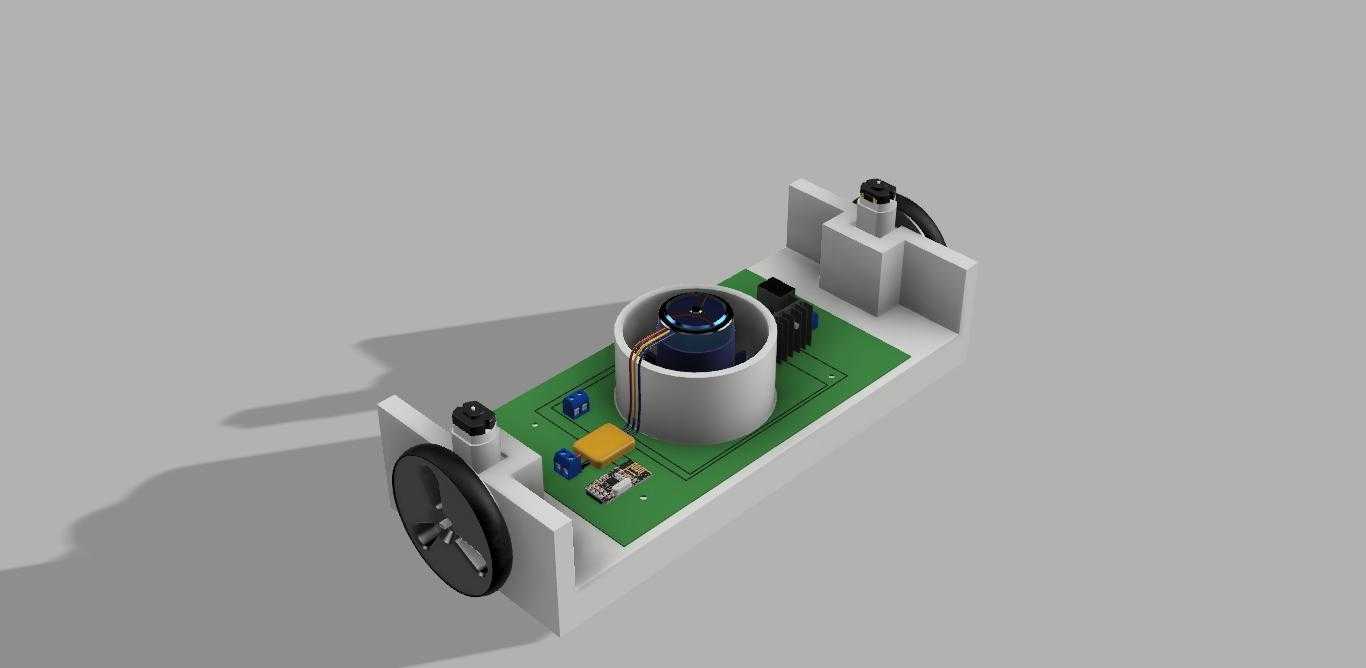

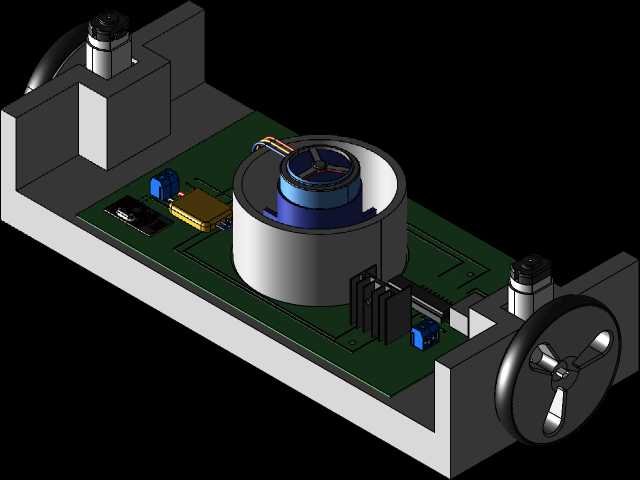

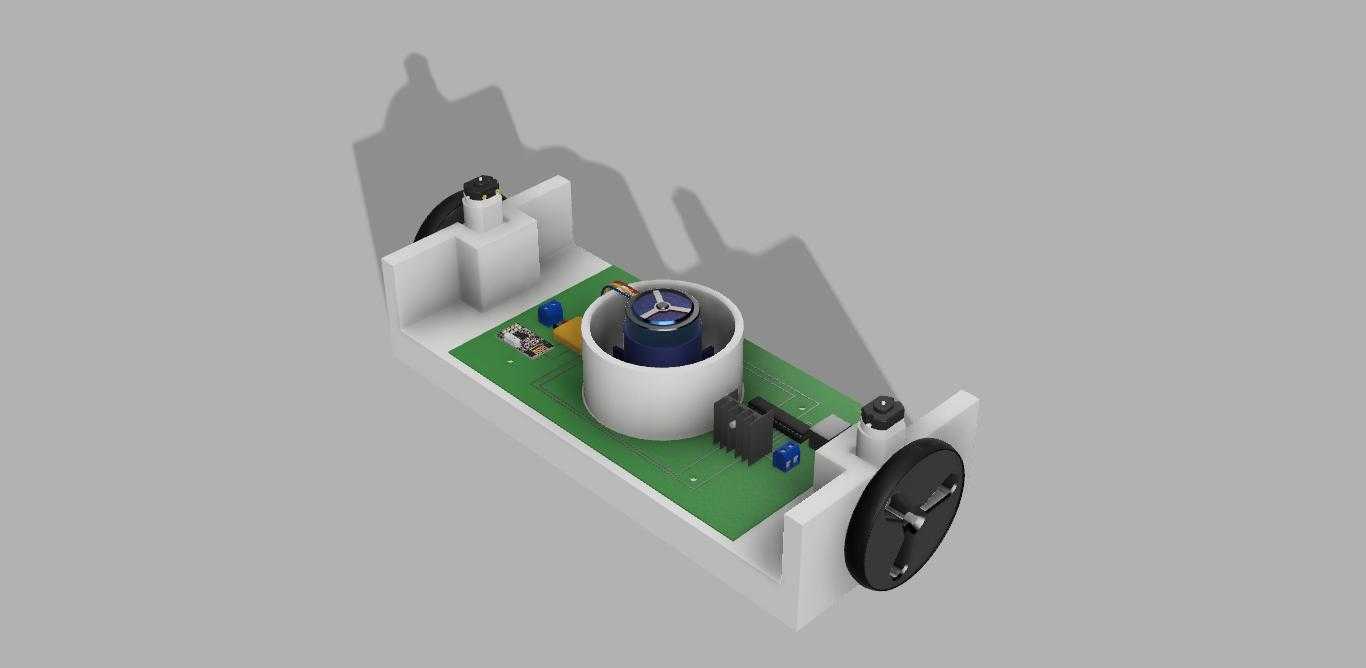

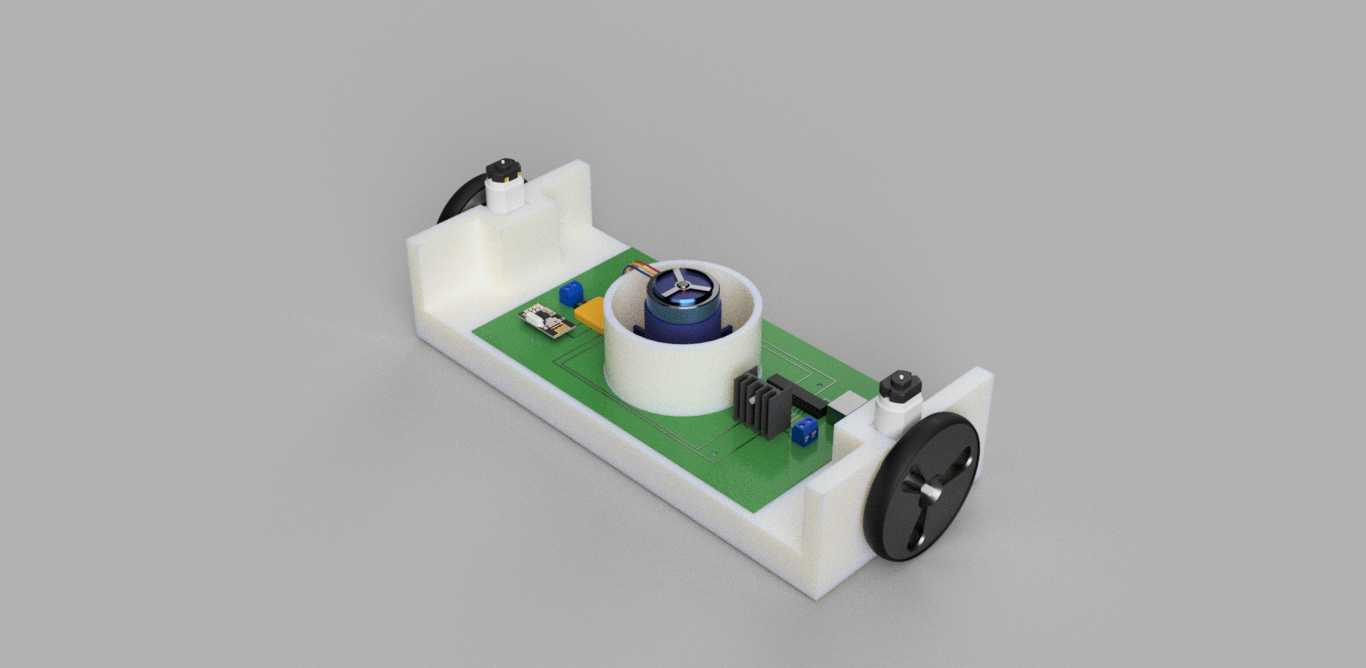

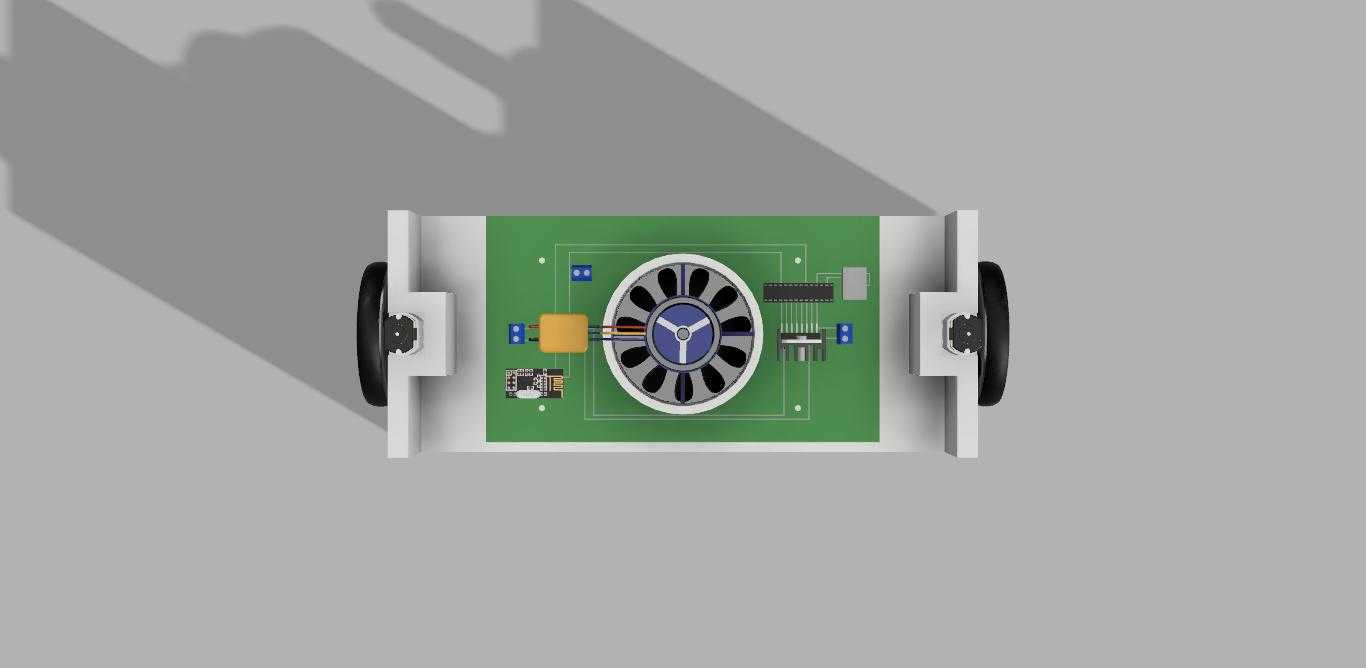

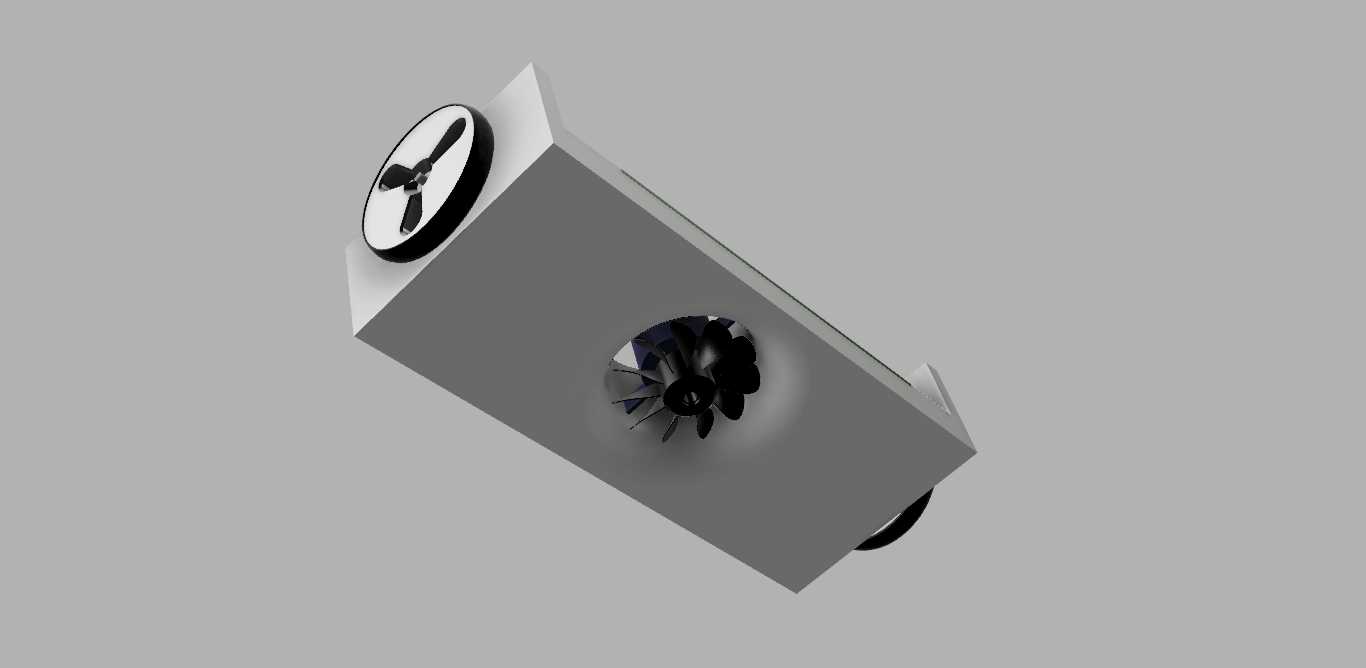

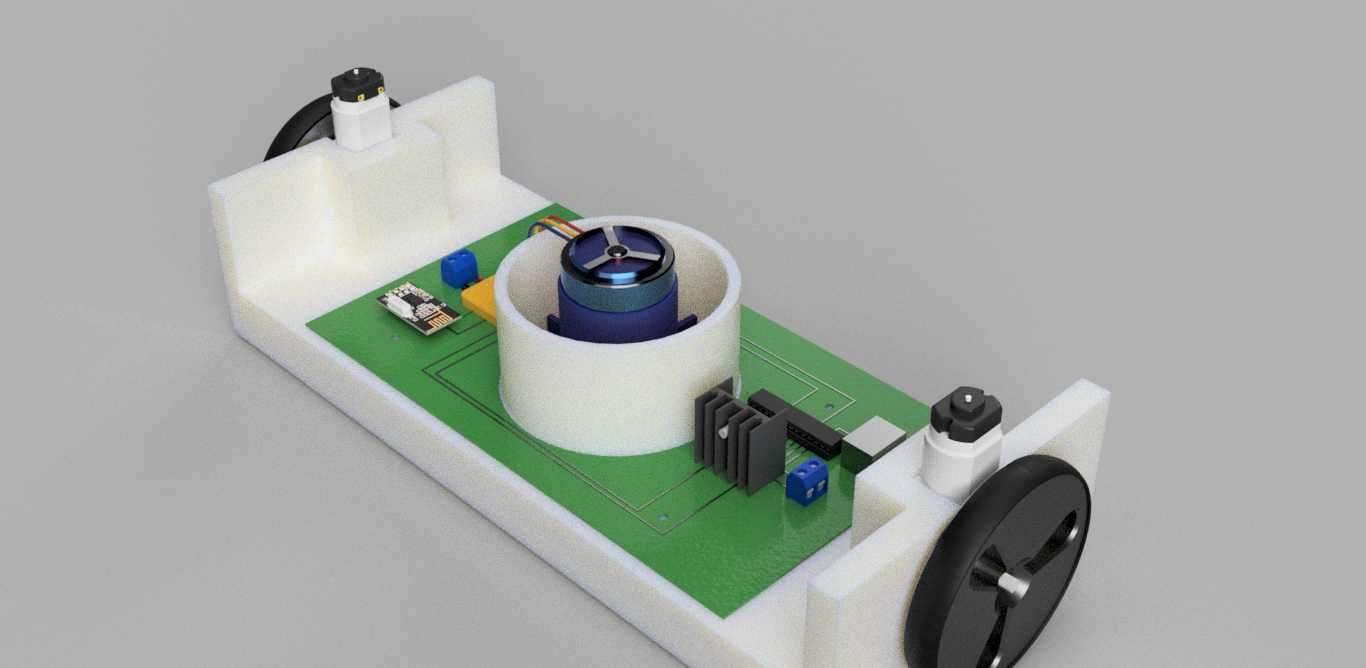

　　这款爬壁机器人的设计初衷，是解决家庭场景中垂直壁面作业的人力负担问题，比如高层玻璃擦拭、外墙除尘、瓷砖缝隙清洁这类需要人员探身、耗费体力的作业场景，替代人工完成高风险、高重复度的壁面移动作业。从结构布局来看，整机采用对称式轮式移动方案，左右两侧布置驱动轮组，轮体采用带防滑纹路的硬质橡胶材质，既保证壁面接触时的摩擦力，又避免轮面过软导致的行走精度偏差，轮组的安装座与主体白色框架一体注塑成型，减少装配环节的拼接误差，框架边缘做了圆角过渡处理，避免作业过程中刮擦壁面涂层。核心吸附单元布置在整机中部的圆柱形腔体内，采用离心风机产生负压的吸附方案，腔体下边缘贴有一圈柔性密封泡棉，与壁面接触时可自适应微小的壁面不平整，维持腔体内的负压稳定，

　　保证机器人在垂直壁面甚至倒置壁面停留、移动时不会脱落，风机的供电与控制线路直接集成在腔体下方的绿色PCB板上，板载集成了驱动电机控制模块、电源管理模块，省去了额外的线束排布空间，进一步压缩整机的体积。设计阶段优先考虑了易制造性，所有白色结构件均采用通用注塑工艺即可生产，没有复杂的倒扣或薄壁特殊结构，普通小型注塑机即可完成加工，PCB板采用常规单面板设计，元器件均为通用市售型号，不需要定制特殊电子件，大幅降低了整机的制造成本与组装难度。整机的外形尺寸控制在成年人手掌可握持的范围内，宽度不超过100mm，长度不超过180mm，高度不超过70mm，可轻松穿过家庭窗户的防盗网间隙，也能在壁面的窗框、瓷砖接缝等狭小区域灵活转向，

　　轮组的突出高度不超过框架下表面5mm，保证机器人在壁面移动时，底部密封腔体与壁面的间隙始终维持在1-2mm的合理区间，不会因为间隙过大导致负压泄漏。移动控制上采用差速转向方案，两个驱动轮分别由独立的微型直流电机驱动，通过两侧轮的转速差实现原地转向、弧线行走，不需要额外设置转向机构，进一步简化了传动结构，降低了故障概率。在安装边界上，PCB板通过四个角的定位柱与主体框架卡接，不需要额外打螺丝固定，风机直接嵌入中部圆柱形腔体，通过过盈配合即可固定，驱动轮直接压装在电机输出轴上，整个装配过程不需要复杂工装，普通人员参照装配说明即可完成整机组装，后期维护时也可快速拆解更换易损件。密封泡棉采用背胶粘贴的方式固定在腔体下边缘，磨损后可直接撕除更换，不需要拆卸整机结构，维护成本极低。
