ArdiBot配套标准伺服驱动机械臂结构

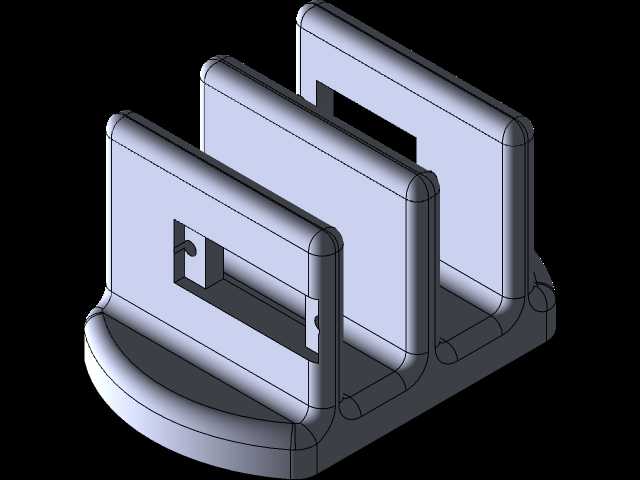

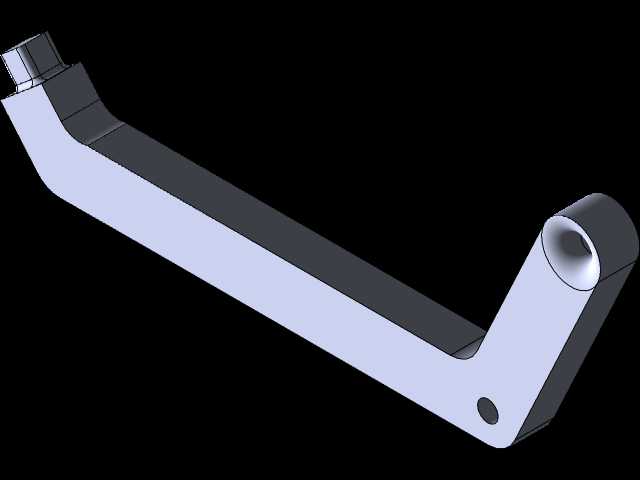

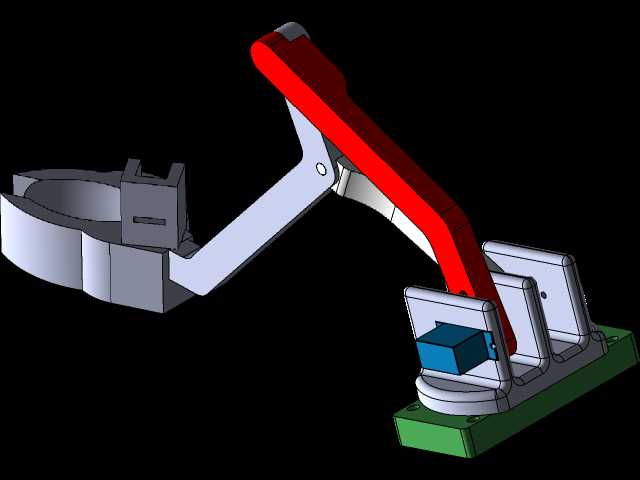

这款适配ArdiBot机器人的机械臂，主要面向小型桌面级教学实验、轻量物料分拣搬运场景设计，可直接安装在对应型号机器人本体的预留安装位上，作为末端拓展执行机构完成小负载范围内的拾取、转运、定点放置类动作，也可用于创客教育场景下的机器人运动学演示、二次开发验证。从结构设计逻辑来看，整体采用多关节串联构型，底座部分设置了双安装支座，通过铰接结构连接大臂构件，大臂与小臂之间同样采用销轴铰接，末端预留夹爪安装接口，各关节的运动副均做了限位结构设计，避免运动过程中出现超程碰撞，同时各铰接位置预留了伺服舵机的安装槽位，可直接匹配对应规格伺服的安装孔位，无需额外加工转接件。动力配置上，小臂、腕部以及末端夹爪的动作由三台微型伺服提供驱动力，底座回转关节则搭配HD-1160A型伺服，可实现水平方向的角度调整，各伺服的走线槽沿臂身内侧预留，布线时可将线缆嵌入槽内，避免臂体运动过程中出现线缆拉扯、磨损的问题。安装边界方面，底座的安装孔位完全匹配ArdiBot机器人顶部的安装孔距，安装时只需通过对应规格的紧固件锁紧即可完成固定，无需对机器人本体做任何改造；臂体完全伸展状态下的作业半径覆盖机器人前方扇形区域，可满足桌面范围内常见的轻量作业需求，各臂段的壁厚经过受力校核，在额定负载下不会出现明显形变，关节铰接处的配合间隙控制在合理范围，既保证运动顺畅无卡滞，也不会因间隙过大导致末端定位精度超差。从实际使用角度出发，该机械臂的结构拆分逻辑清晰，所有构件均可通过常规3D打印或机加工方式制作，替换维护成本较低，各关节的运动范围经过反复验证，可完成常见的拾取、翻转、放置动作序列，适配教学场景下的机器人编程实训、运动算法验证需求，也可用于小型自动化工位上的轻量物料转运，比如电子元器件的分拣、小零件的上下料等场景，结构上没有冗余设计，所有构件均服务于运动功能实现，整体重量控制在合理区间，不会给机器人本体的承载带来额外负担。
