微型有刷直流电机爆炸视图结构展示

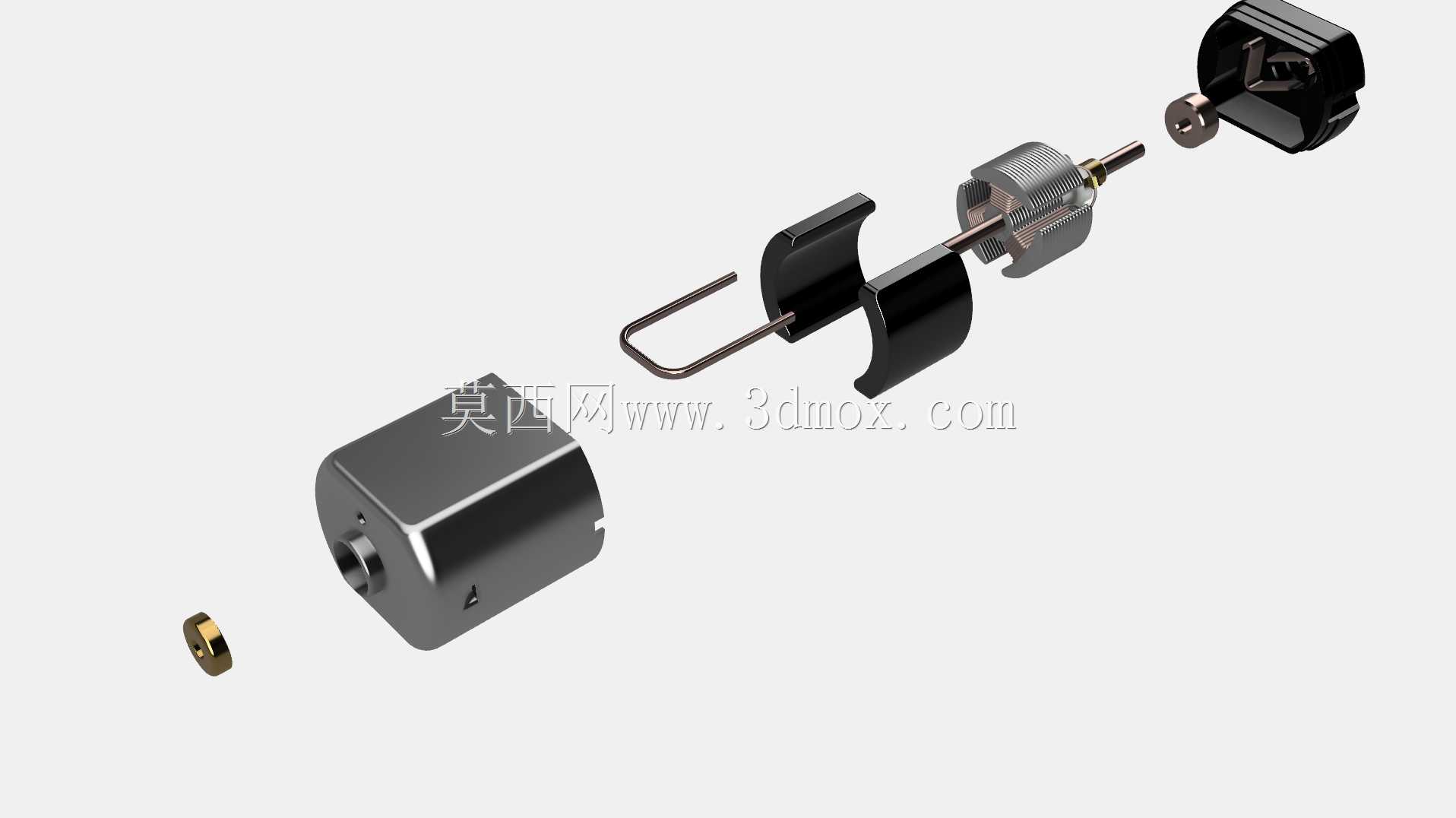

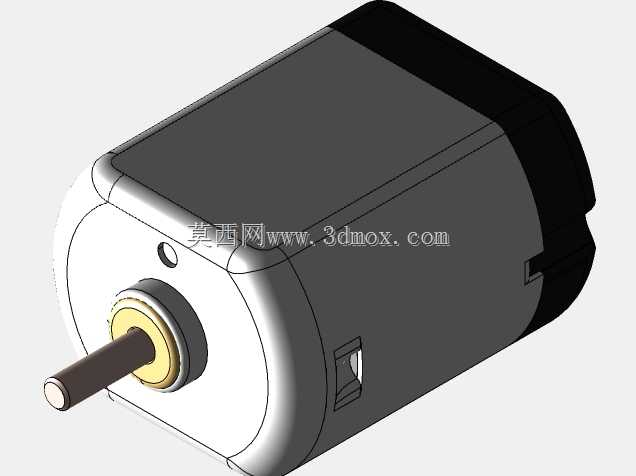

　　日常接触的小型电动玩具、桌面级小功率传动装置、便携电子外设的动力输出端，大多能见到这类微型直流电机的身影，它不需要复杂的驱动电路，接上匹配的直流电压就能稳定输出扭矩，是小功率动力场景里性价比极高的动力源选择。做这类小电机的三维结构拆解，最先要理清的是各个零件的装配约束关系：机壳作为整个部件的承载基体，采用拉深成型的薄壁钢壳结构，侧壁预留的安装凸点用来固定永磁体瓦，端盖位置的卡槽和机壳卷边咬合，不需要额外紧固件就能完成壳体的闭合固定，这种结构在批量生产时能大幅减少装配工序，提升产线组装效率。从爆炸视图的拆分逻辑来看，电枢组件是整个电机的动力核心，叠压的硅钢片铁芯上绕制多组漆包线绕组，换向器压装在转轴的对应轴段，

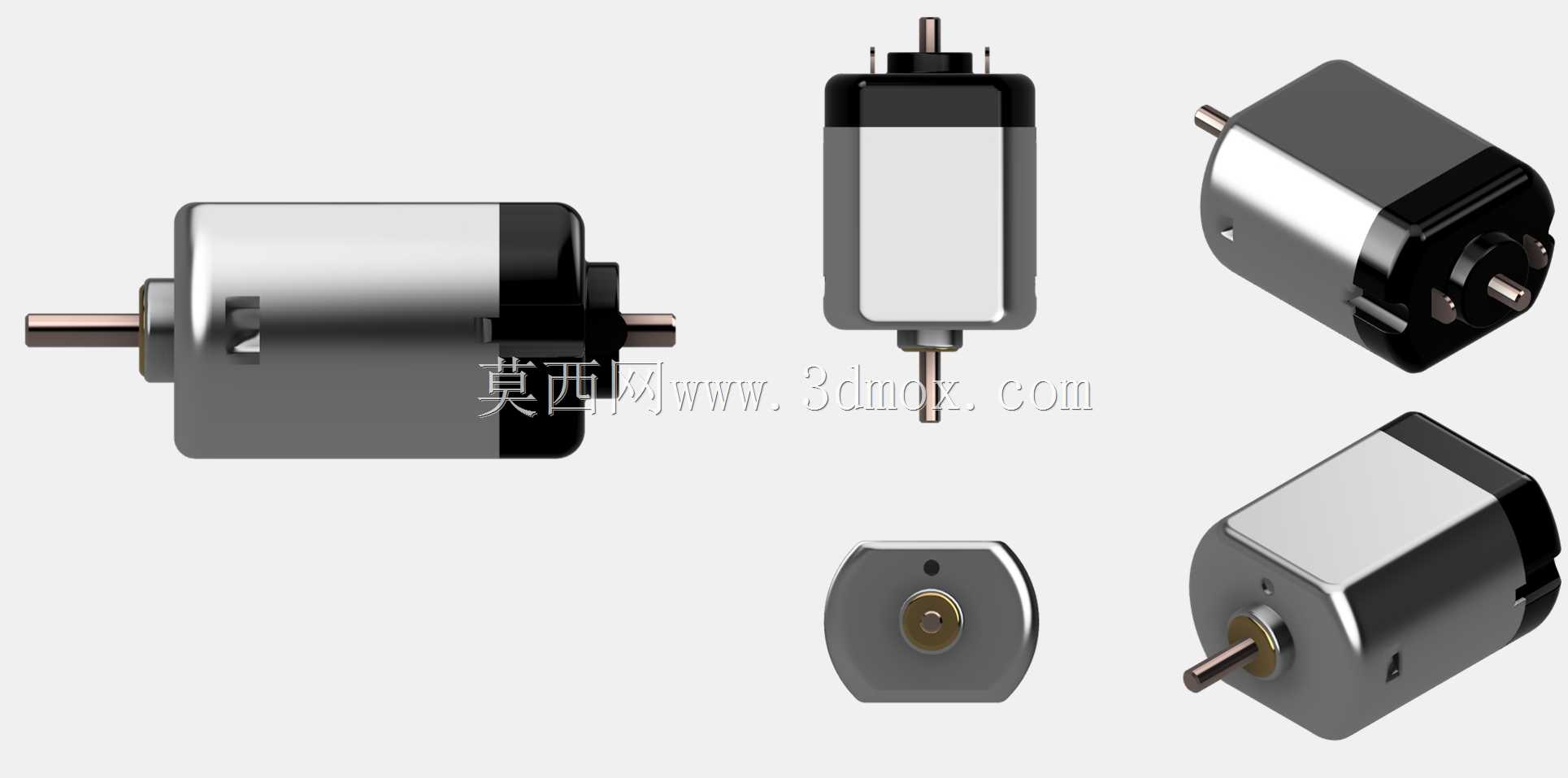

　　和端盖上的弹性电刷接触实现电流换向，转轴两端的轴颈分别和机壳、端盖上的含油轴承配合，保证转动过程的同轴度，避免高速转动时出现径向窜动。这类微型电机的输出轴直径通常在2mm左右，机壳外径多集中在20mm-30mm区间，整体长度不含输出轴的话一般不超过40mm，安装时可以通过机壳侧面的固定耳或者端盖的安装孔完成定位，安装边界需要预留至少5mm的接线空间，避免电刷引线和周边结构件产生干涉。设计这类电机结构的时候，要重点考虑电刷和换向器的接触压力，压力过大会加快换向器的磨损，缩短电机使用寿命，压力过小则会出现接触不良，运转时产生电火花甚至断触，所以电刷的弹片角度、材质弹性模量都要经过反复校核，保证在额定转速区间内接触电阻稳定。

　　永磁体采用弧形铁氧体磁瓦，粘接固定在机壳内壁，和电枢铁芯之间保留0.3mm-0.5mm的均匀气隙，气隙过大会降低磁通量利用率，导致电机输出扭矩不足，气隙过小则容易出现电枢扫膛，转动时产生异响甚至卡滞。端盖上除了固定电刷组件，还集成了接线引脚，引脚和电刷之间通过导电片连接，外部供电线路直接焊接在引脚上就能完成供电，部分带降噪需求的型号还会在端盖内侧焊接电容，过滤电刷换向产生的电磁干扰，避免对周边的电子元器件产生信号影响。从实际应用的选型角度来说，这类电机的空载转速通常在几千转到上万转区间，额定扭矩多在几mN·m级别，适合搭配减速齿轮组使用，把高转速低扭矩的输出转换成低转速高扭矩的动力，用来驱动小型负载，比如电动牙刷的震动模块、

　　迷你风扇的风轮、玩具车的驱动轮、智能门锁的锁舌传动结构，都能看到这类电机搭配减速箱的组合方案。做三维建模的时候，要注意各个零件的公差配合：转轴和轴承的配合采用间隙配合，保证转动顺畅；轴承和机壳、端盖的安装孔采用过渡配合，避免轴承外圈随转轴转动；换向器和转轴的配合采用过盈配合，防止高速转动时换向器和转轴出现相对滑动。另外，机壳尾部的限位结构要和端盖的凸台精准对位，保证装配完成后两个轴承的同轴度在0.02mm以内，否则会大幅增加转动阻力，提升电机的空载电流，降低能量转换效率。这类电机的结构虽然简单，但是每个零件的尺寸偏差都会直接影响最终的运转性能，比如电枢铁芯的叠压厚度偏差会影响绕组的绕制空间，磁瓦的弧度偏差会导致气隙不均匀，电刷的长度偏差会影响接触压力，所以在建模阶段就要把每个零件的公差带考虑进去，给后续的生产加工留出合理的调整空间。在装配逻辑上，一般是先把磁瓦粘接到机壳内壁，再把一端的轴承压入机壳底部的轴承室，随后把绕好线的电枢组件装入机壳，让转轴一端插入预装好的轴承内，之后把焊好电刷、接好引线的端盖组件对准机壳的卡槽压入，让转轴另一端插入端盖的轴承内，最后把机壳的卷边压合，完成整个电机的组装。整个装配过程不需要复杂的工装，适合自动化产线批量组装，这也是这类微型直流电机成本低廉、应用广泛的重要原因。
