多瓣式液压废钢抓斗结构设计

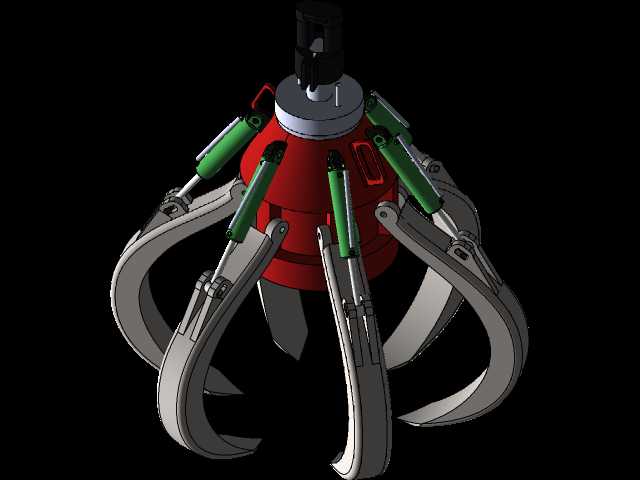

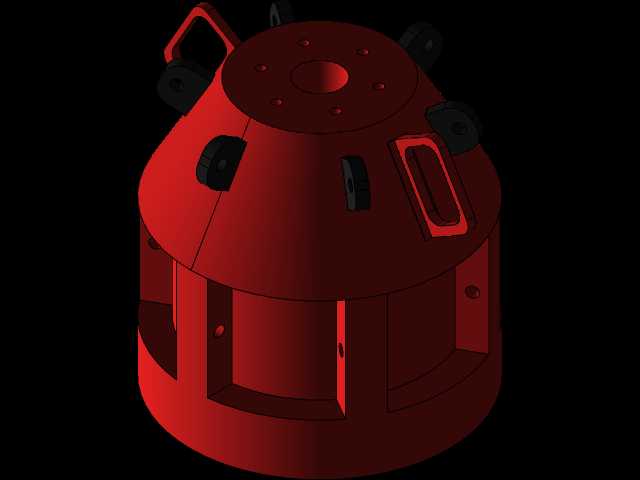

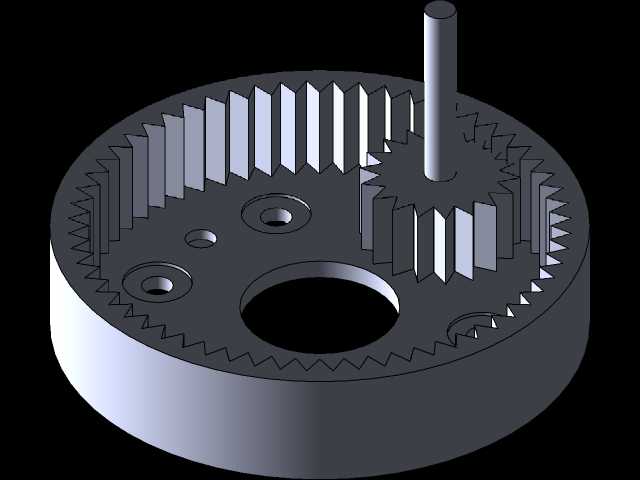

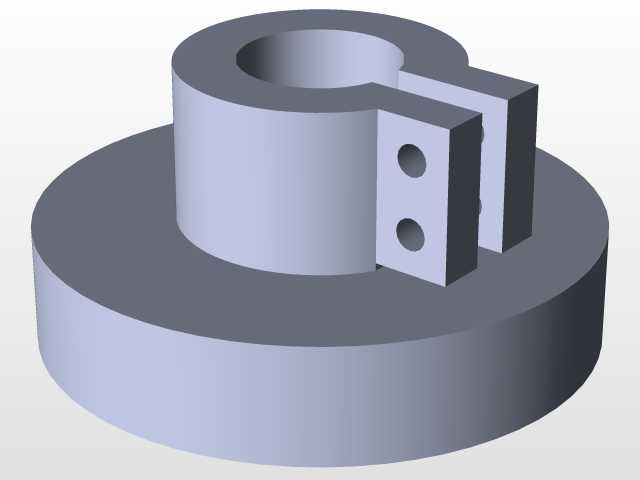

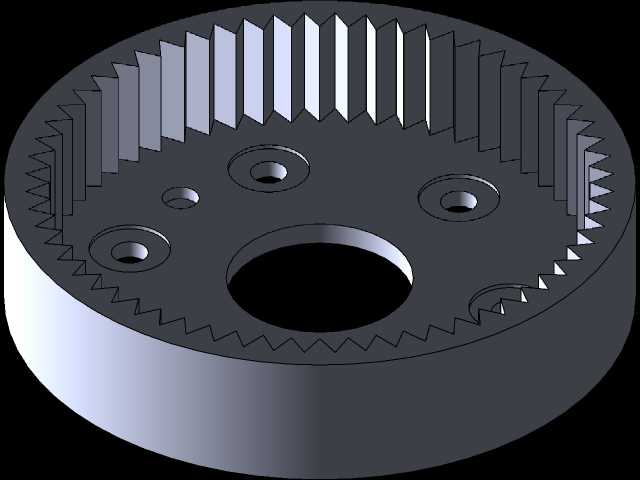

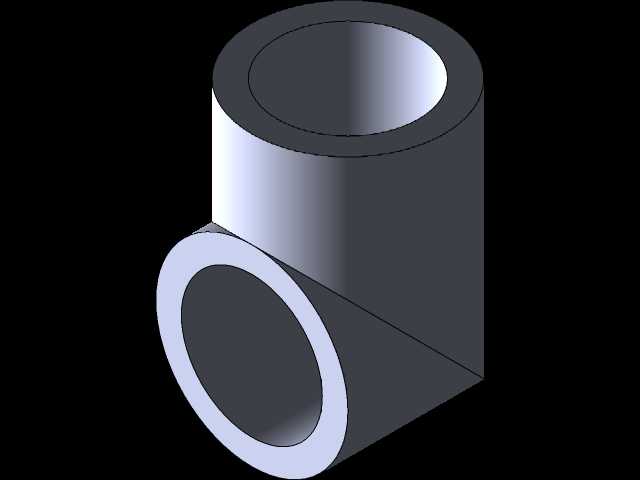

该液压抓具主要适配于废钢回收场站、报废汽车拆解生产线、冶金厂废料转运工位，搭配桥式起重机、履带式抓钢机使用，可完成不规则废钢、破碎金属块、松散废金属料的抓取与堆垛作业，替代传统人工捆扎吊装的低效作业模式，适配散碎、不规则、堆密度差异较大的金属物料转运场景。从结构设计逻辑来看，该抓具采用中心回转集成布局，顶部设置标准连接法兰可直接与起重设备的吊臂臂头对接，法兰下方集成液压回转接头，可实现360度全回转作业，避免作业过程中液压管路缠绕问题。中心主体为承压油缸安装座，周向均匀分布六组铰接耳座，分别对应单根抓瓣的驱动油缸与抓瓣本体，每片抓瓣配备独立的液压油缸驱动，油缸缸体铰接于中心座上部，活塞杆端与抓瓣中段铰接点连接，通过油缸伸缩带动抓瓣绕根部铰接轴转动，实现开合动作。这种多瓣同步驱动的结构，可保证抓取过程中各瓣受力均匀，针对不规则物料时可自适应贴合物料轮廓，单瓣的独立铰接间隙可抵消物料外形偏差带来的卡滞问题，避免单瓣过载导致的结构变形。抓瓣本体采用弧形弯臂结构，爪尖部分做加厚耐磨处理，作业时爪尖可插入松散废钢堆内部，合拢后多瓣形成闭合容腔，可兜住小块碎料避免撒漏，瓣体侧面设置的加强筋可提升大重量抓取时的结构刚性，避免长期重载出现瓣体弯折变形。液压管路采用中心集束布置，所有油缸的进出油路由中心回转接头统一分配，外部加装防护套管避免作业过程中被废钢剐蹭破损，管路接口采用标准液压快插结构，便于现场维护更换。安装边界方面，顶部连接法兰的螺栓孔位符合通用起重属具的安装尺寸标准，可直接适配多数主流抓钢机、起重机的臂头接口，无需额外制作过渡连接架；抓具完全张开状态下的最大外径适配常规废钢料斗的进料口径，完全合拢后可顺利进入料斗内部完成卸料动作，作业回转半径覆盖常规起重设备的作业范围，不会出现与周边料架、设备的干涉问题。设计过程中针对铰接点做了衬套耐磨处理，所有转动配合位置预留润滑脂加注通道，可在日常维护时快速加注润滑脂，降低铰接部位的磨损速度，延长设备整体使用寿命。油缸选型匹配抓具额定抓取重量，液压系统工作压力与主机液压系统压力区间匹配，无需额外加装调压阀组即可直接接入主机液压回路，降低现场改装成本。
