3500kg载重双柱液压汽车举升设备结构

在商用车与乘用车维保作业场景里，这类额定载重3500kg的双柱液压举升设备是核心作业工装，区别于地沟作业的受限空间、剪式举升的抬升高度局限，双柱结构的举升设备能将车辆抬升至符合人体工程学的作业高度，覆盖底盘检修、轮胎更换、油液更换、悬架部件拆装、制动系统维护等全流程维保工序，适配绝大多数家用轿车、城市SUV、轻型商用货车的抬升需求，是一类汽修门店、快保连锁、车企售后网点的标配作业设备。

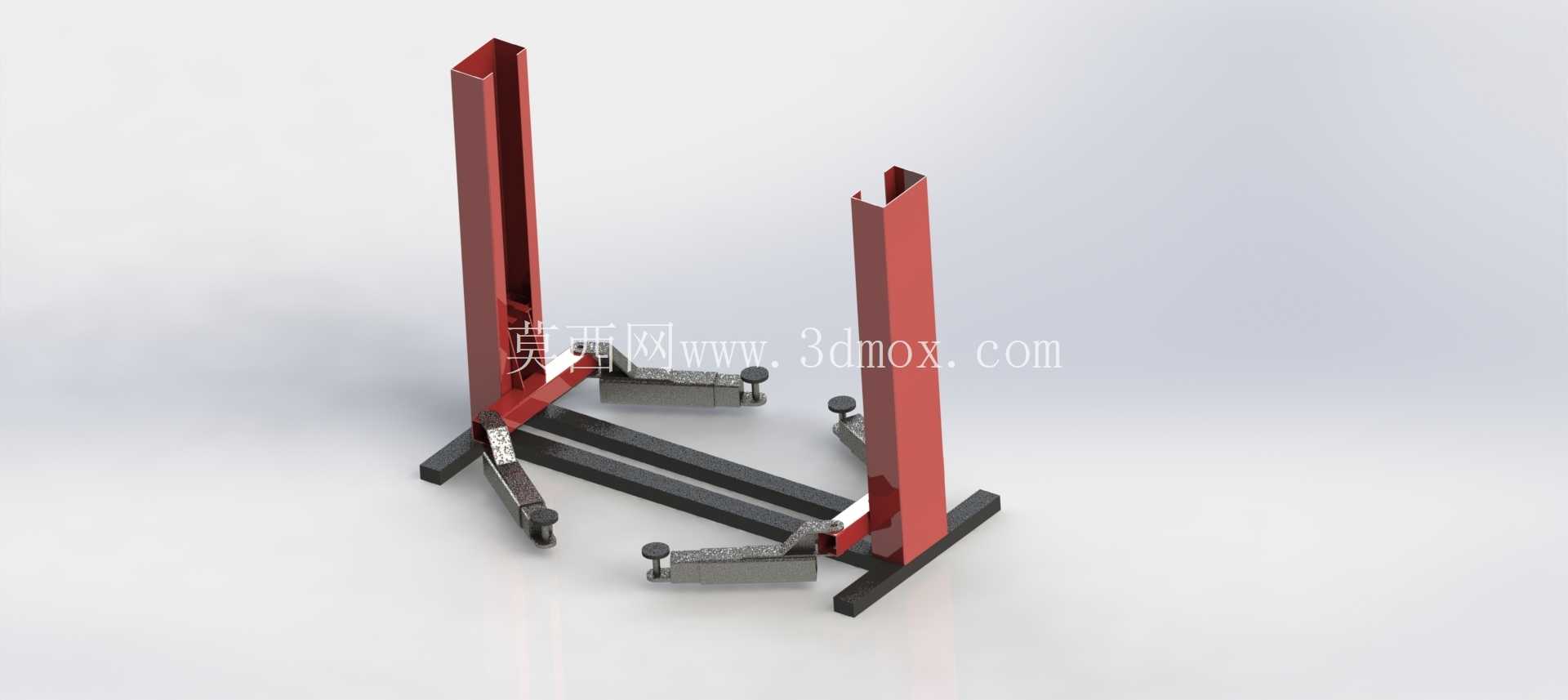

从结构设计逻辑来看，该设备采用对称式双立柱承载布局，两根主立柱采用加厚矩形型钢焊接成型，内部嵌套可沿导轨上下滑动的滑台组件，滑台通过链条与底部液压油缸的输出端做同步联动，避免两侧抬升过程出现高度差引发的车辆倾斜风险；每侧滑台配置两组可伸缩的摆臂，摆臂上设置多档位定位孔，可根据不同车辆的底盘支撑点位置调整伸出长度与旋转角度，摆臂端部的橡胶支撑垫采用弧形接触面设计，既能贴合车辆底盘的加强筋位置分散承载压力，也能避免刚性接触刮伤车辆底盘涂层。设备底部的连接底座采用预埋膨胀螺栓与混凝土地面做刚性固定，安装时需保证地面混凝土厚度不低于200mm，水平度误差控制在2mm/m以内，避免长期承载出现立柱倾斜隐患。

从功能实现维度看，液压驱动单元设置在单侧立柱底部，通过高压油管向举升油缸输送液压油，驱动柱塞伸出带动滑台抬升，系统内置机械安全锁止机构，抬升过程中每上升100mm即可自动卡入锁止齿槽，即使出现液压管路泄压的极端情况，也能通过机械锁止结构承载车辆重量，杜绝坠车风险；下降操作需先触发解锁机构解除机械锁止，再通过泄压阀控制液压油回流速度，实现平稳匀速下降，避免下降速度过快引发的冲击。设备的抬升行程通常设计为1800mm左右，最低落地高度仅110mm，可适配底盘高度较低的运动型轿车，无需额外加装过渡垫块即可完成支撑定位。

从安装边界与空间适配角度，两根立柱的中心安装距通常设置在2800mm左右，设备整体占地宽度约3400mm，纵深方向因摆臂可伸缩收纳，闲置状态下纵深尺寸仅700mm，不会过多占用车间通行空间；安装位置需避开车间顶部的管线、桥架结构，保证举升到最高位置时，车辆顶部与车间顶部障碍物预留不小于300mm的安全距离；液压单元的油箱容积通常为12L，采用46号抗磨液压油作为传动介质，日常维护仅需定期检查油位、紧固连接螺栓、在导轨接触面涂抹润滑脂即可，维护成本较低。

建模过程中需重点关注的结构细节包括：滑台与立柱导轨的配合间隙需控制在0.5-1mm之间，间隙过大会导致抬升过程出现晃动，间隙过小则会增大滑动阻力加剧磨损；摆臂的铰接位置需设置耐磨铜套，承受反复旋转带来的磨损，延长设备使用寿命；安全锁止齿板需采用调质处理的合金钢加工，保证齿部的抗冲击强度，避免长期承载出现齿部变形失效；底部连接底座的加强筋布局需经过受力仿真验证，保证在偏载工况下（即车辆重心偏向单侧摆臂时）底座不会出现焊接开裂、变形的问题。这类设备的三维建模过程，需充分还原实际装配的公差配合关系、运动部件的行程边界，才能为后续的结构优化、安装指导、虚拟装配验证提供可靠的数字模型支撑，避免实际生产安装过程中出现干涉、行程不足等问题。
