电厂MB-25汽包更换作业配套三维设计

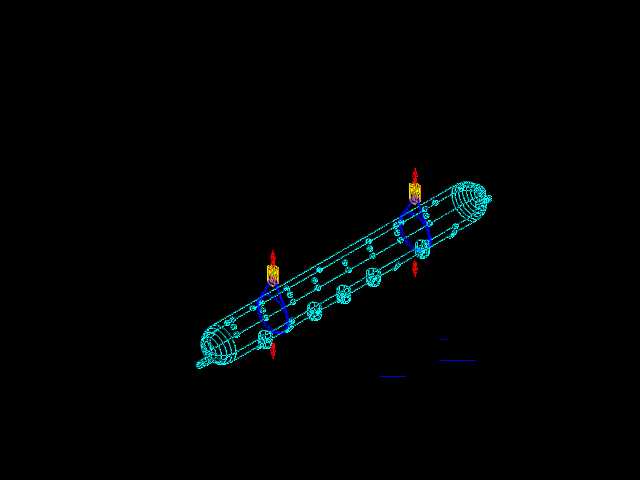

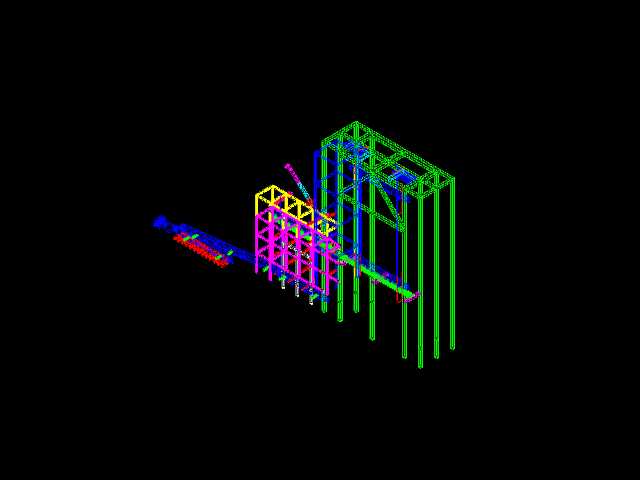

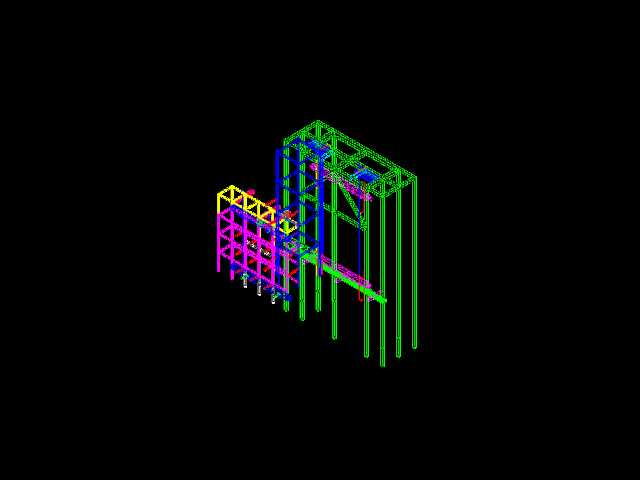

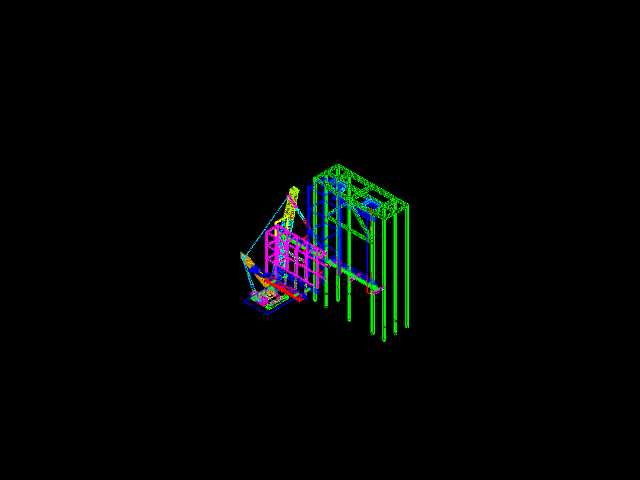

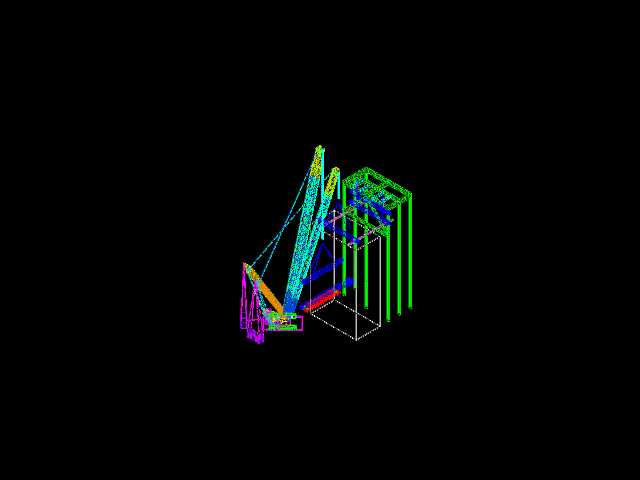

在燃煤电厂锅炉系统的长期运维环节中，汽包作为汽水分离的核心承压部件，达到服役年限或出现性能衰减时的更换作业，是电厂A级检修中风险等级最高、工序衔接最复杂的专项工程之一，这套三维设计成果完整还原了MB-25型号汽包更换全流程的空间布局与作业逻辑。不同于常规新建项目的设备安装建模，更换作业的核心约束来自既有厂房的固定边界：锅炉钢架的层间横梁间距、原有汽水管道的预留接口位置、厂房顶部行车的额定起重量与行走极限范围、运转层平台的承载阈值，都是建模过程中需要逐一校核的硬边界，设计阶段没有调整既有建筑结构的余地，所有作业路径都必须在现有空间内完成排布。模型中完整呈现了五种不同工况下的作业方案，分别对应不同停机窗口、不同吊装设备进场条件下的施工选择：当厂房原有主行车性能满足载荷要求时，可直接利用主行车配合临时吊具完成旧汽包移出与新汽包就位，该方案作业半径最小，对周边设备的防护要求最低；若主行车载荷不足，则需在锅炉钢架顶部增设临时提升装置，配合卷扬机完成垂直方向的载荷转移，此时需要额外校核钢架局部节点的承载能力，避免附加载荷造成结构变形；若现场存在检修通道被临时设备占用的情况，还可通过外侧吊装孔配合履带吊完成设备转运，此时需要精准核算吊臂仰角与厂房外构筑物的安全距离，规避吊装作业的碰撞风险。建模过程中对汽包本体的安装边界做了全尺寸还原：汽包两端的支座安装基准面标高偏差控制要求、与下降管、上升管对接的焊口预留间隙、汽包就位时的水平度调整空间，都在模型中做了对应标注，施工人员可直接通过模型核对各工序的作业余量，避免现场临时切割修改既有结构。同时模型中对吊装索具的排布、临时支撑的设置位置、作业人员的操作空间预留都做了具象化呈现，比如汽包倾斜穿入钢架层时，不同角度下索具与钢架横梁的最小安全距离、临时支撑的受力点对应位置，都可通过模型直接测量，无需在现场反复试吊调整。对于电厂检修的结构设计人员而言，这套模型可直接作为同类型汽包更换作业的方案校核模板，快速核对不同现场条件下的作业可行性，减少前期现场勘测的重复工作量，也能在方案交底时让施工团队直观理解各工序的空间衔接要求，降低交叉作业的碰撞风险。
