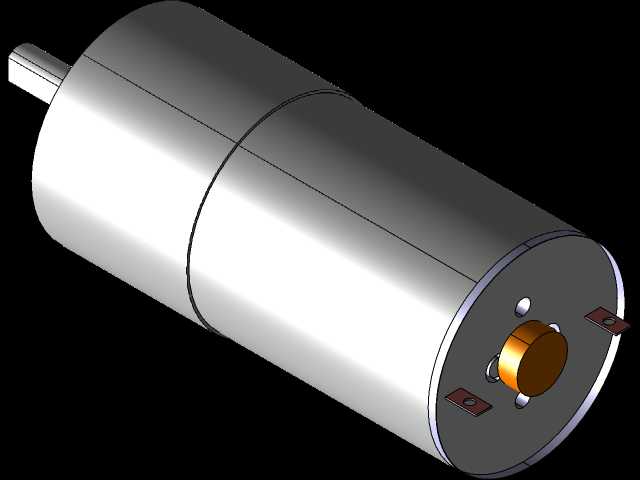

JGA25-370风管驱动微型减速电机结构

这款微型减速动力单元常被应用在小型通风管路的风门调节、桌面级通风设备的风阀驱动场景中，也可适配小型智能家电的传动执行端，作为低转速大扭矩的动力输出部件使用。从结构设计来看，整机采用同轴直联的布局，输出轴从减速端盖中心伸出，后端为动力输入的直流电机本体，两级圆柱减速结构集成在前端金属壳体内，整体为圆柱式外形，外壳采用薄壁金属拉伸件加工，表面做防锈氧化处理，能适配常规工业环境下的使用需求，不会因长期暴露在通风管路的潮湿气流中出现壳体锈蚀问题。设计阶段优先考虑了安装适配性，整机圆柱外径统一，尾部预留两个焊片式接线端子，无需额外接线座即可完成供电线路焊接，输出轴为标准D型切面轴，配合对应的传动摇臂或联轴器即可完成扭矩传递，不需要额外做轴面加工。安装边界上，整机轴向总长度控制紧凑，径向无突出结构，可直接嵌入直径匹配的圆形安装位，也可通过配套的卡箍完成侧面固定，不会占用过多的安装空间，适配狭小的风管内部安装场景。功能特性上，该结构通过内置的减速齿轮组将电机本体的高转速低扭矩输出转换为低转速高扭矩的动力输出，可在额定电压下稳定输出适配风阀启闭的扭矩，不会出现风门卡滞时的堵转烧机问题，尾部的轴承支撑结构可保证输出轴的径向跳动量控制在极小范围内，长期运行不会出现轴偏磨导致的异响问题。建模过程中对内部齿轮的啮合间隙、壳体的配合公差都做了还原，可直接用于小型通风设备的结构装配验证，也可作为选型阶段的空间校核参考，帮助设计人员提前确认安装位的尺寸匹配度，避免后期装配时出现干涉问题。
