直角式减速电机安装固定支架

　　这套L型直角安装支座主要面向小型减速电机在紧凑型设备内部的固定需求，常见于桌面级自动化输送线、小型分拣机构、教学实验平台以及3D打印机送料模组等空间受限的装配场景。做这类结构设计时，最先要敲定的不是板厚，而是两个正交安装面之间的定位关系——电机输出轴的轴线必须与被驱动轮系或丝杠保持精确的同轴或垂直关系，一旦支架两个立面出现焊接变形或折弯回弹，后续联轴器处会持续承受交变径向力，轻则噪音增大，重则轴承早期点蚀。

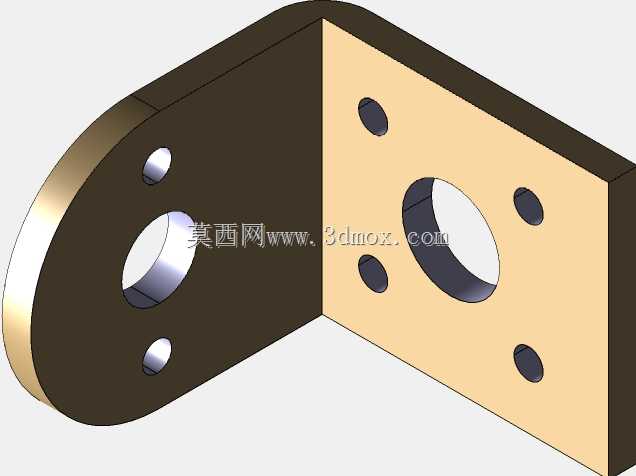

　　从模型结构上看，支架采用两块近似对称的折角板材拼合而成，其中一个立面预留了大直径中心过孔，用于避让减速电机的输出轴端或轴套台阶，孔周均匀分布四个小孔，对应JGA25系列减速电机前端盖的安装螺柱孔位；另一个立面同样开设中心通孔与四个周边小孔，用于将整个支架组件锁附到设备基板、铝型材框架或竖板上。两个立面的外轮廓都做了半圆端头处理，并非单纯的美观考量：在狭小机箱内布线时，圆弧边缘可以避免刮伤导线绝缘层，同时也减少了尖角处的应力集中，在设备受到振动冲击时不容易从角部萌生裂纹。

　　孔位布局上采用了典型的法兰式四点固定思路，四个安装孔围绕中心孔呈对称分布，这种排布的好处是锁紧力矩可以均匀传递到电机端盖，不会因为单侧螺栓预紧而把电机壳顶偏。建模时需要特别留意各小孔的直径公差与位置度：过孔一般比配合螺栓大0.2到0.5毫米，留给装配时微调对中的余量；中心过孔则要比电机输出轴最大外径大1毫米以上，防止运行中轴与支架发生擦碰。两块立板之间采用折弯一体或拼焊的方式成型，折角处保留了清晰的直角过渡，在三维建模时对应内R角要与实际折弯刀具半径匹配，外R则随板厚自然形成，避免展开下料时尺寸偏差。

　　安装边界方面，这类支架的包络尺寸基本由所适配减速电机的法兰直径决定，25系列电机对应的安装面宽度通常控制在四十毫米量级，板厚选择2到3毫米即可满足刚性需求。在整机布局时，需要在支架外侧预留出螺栓拧紧的操作空间，尤其是靠近折角内侧的两颗螺母，若空间过于局促，套筒无法伸入，现场装配只能改用开口扳手，效率会明显下降。此外，支架底面与设备安装面之间建议增加薄垫片或弹垫，用于补偿型材表面的平面度误差，长期运行后也能防止螺纹松动。

　　从受力角度分析，减速电机工作时输出扭矩会通过支架反作用到安装基础上，因此两个立面的连接刚性是设计核心。若采用分体拼焊结构，焊缝应布置在折角内侧并满焊，外侧仅做封边焊，这样既保证扭转刚度，又能控制焊接热变形；若采用整板折弯，则要核算折弯线处的截面惯性矩，确认在电机满载堵转力矩下支架角部不会出现可见张开变形。模型中两个立面的孔系同轴度、垂直度在工程图中需要重点标注，三维设计阶段也应通过装配约束把电机模型调入做干涉检查，确认输出轴、联轴器、从动轮在整个运动包络内都不与支架孔壁发生接触。

　　实际选型搭配时，这类支架往往和JGA25-370一类微型直流减速电机配合使用，电机自身重量不大但启停频繁，支架除了承担静态支撑，还要吸收正反转切换时的冲击。因此板材优先选用冷轧钢板后做表面发黑或喷塑处理，模型中呈现的深色与米黄色两种面也对应了不同表面处理或装配朝向的区分，方便在BOM中识别正反面。整体结构没有多余的加强筋，依靠折角自身的箱型效应获得刚性，这种极简构型在小载荷场景下既控制了重量，又压缩了占用空间，是小型传动模组里非常实用的固定方案。
