带B16齿轮头的8V直流有刷电机结构

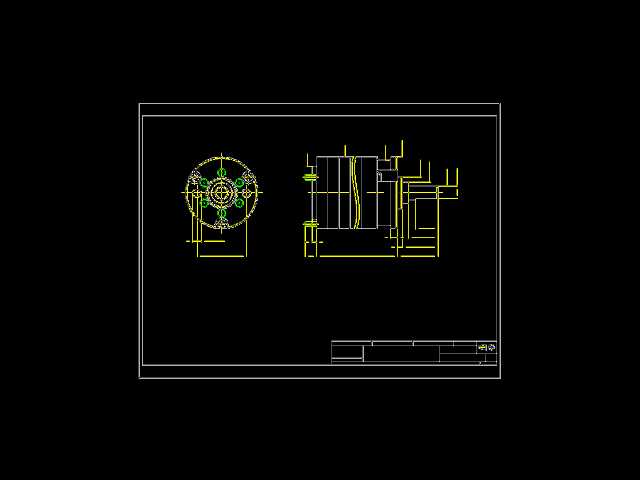

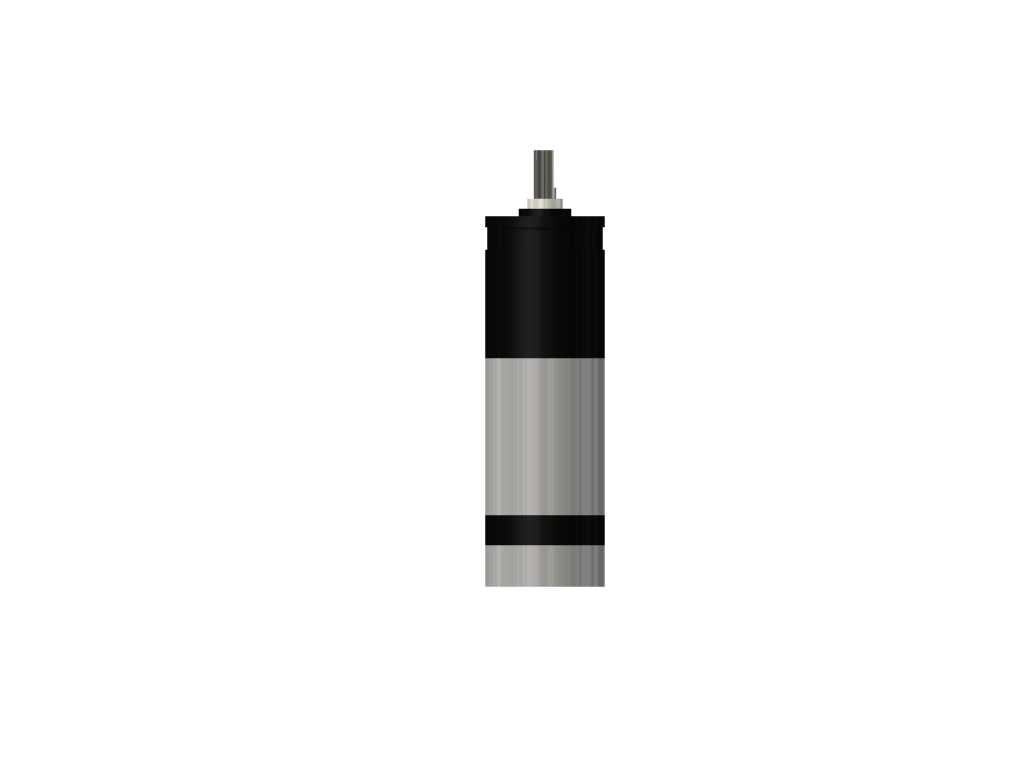

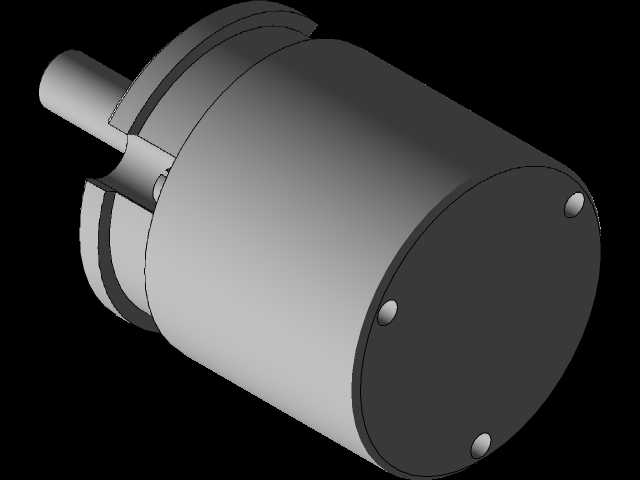

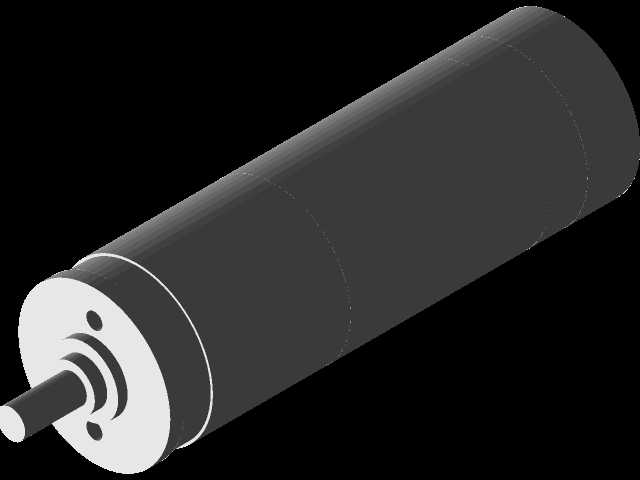

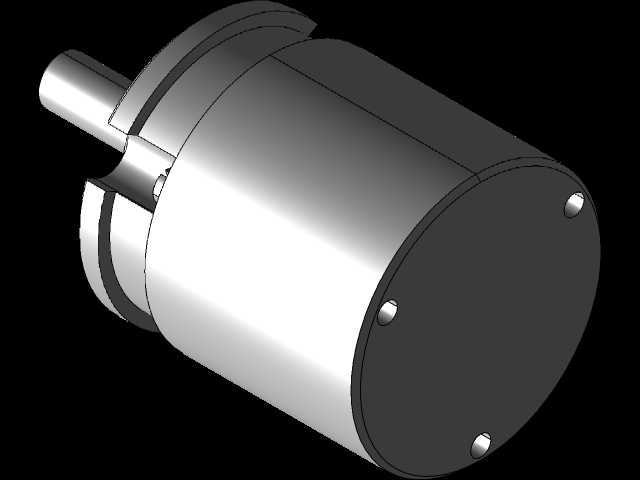

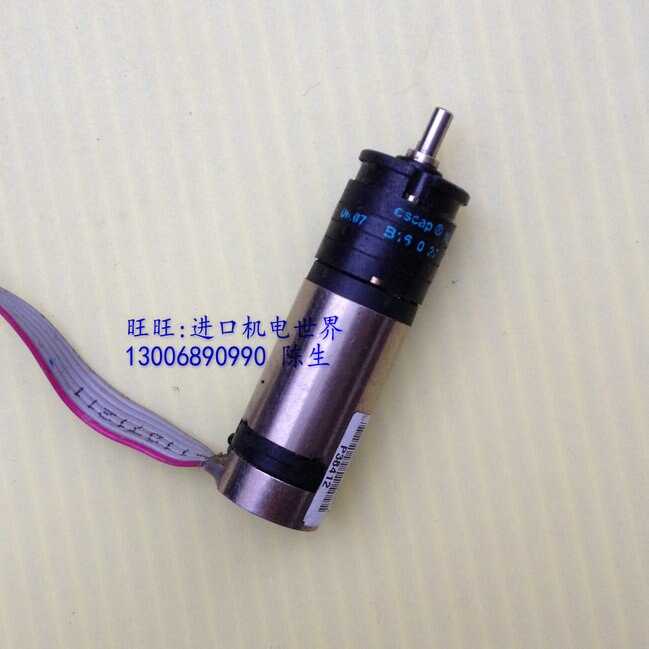

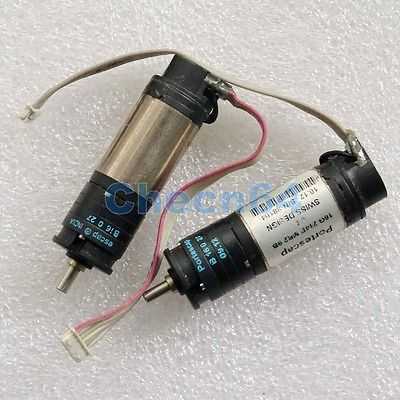

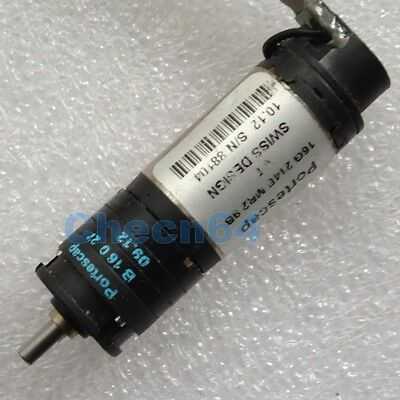

这款带齿轮减速头的微型直流电机，常被用于小型精密传动场景，比如实验室小型分析仪器的进样机构、便携式医疗检测设备的样本推送组件、桌面级自动化点胶设备的进给驱动，还有民用智能门锁的锁舌伸缩执行端，这类场景对驱动单元的体积控制、输出扭矩稳定性、低速运行平顺度都有明确要求，普通无减速结构的直流电机转速过高、输出扭矩不足，无法直接驱动负载完成精准动作。从结构设计来看，电机本体采用有刷直流架构，后端集成磁位移传感器，可实时反馈输出轴的转动位置，无需额外加装外置编码器就能实现基础的位置闭环控制，能省掉外部检测元件的安装空间，适配结构紧凑的设备内部布局。前端搭配的B16规格行星齿轮头，减速比设定为27:1，可将电机本体的高转速低扭矩输出，转换为低转速高扭矩的动力输出，齿轮组采用直齿行星排布，传动效率保持在较高水平，同时反向自锁特性可避免负载端反向拖动电机造成位置偏移，在垂直安装的负载场景下能保持位置稳定，不会出现溜车问题。设计时优先考虑了安装适配性，电机本体为圆柱形外壳，安装定位可依托外壳圆柱面做抱紧式固定，也可通过前端法兰的安装孔做端面锁附，输出轴为单出轴D型切边结构，与负载连接件装配时可通过D型面传递扭矩，避免轴与连接件之间出现打滑空转，输出轴的伸出长度、轴径尺寸都匹配常规微型传动件的安装标准，可直接搭配同步轮、齿轮、联轴器等标准传动件使用，无需额外做轴的二次加工。齿轮头与电机本体采用同轴一体式设计，整体动力输出轴线与电机转子轴线重合，不会出现偏载问题，安装时无需额外调整同轴度，降低装配调试的工作量。磁位移传感器集成在电机尾端的端盖内部，与后端磁环配合工作，信号输出线与电机动力线从尾端同一出线位引出，布线时可统一整理走线，避免设备内部走线杂乱。在实际选型应用时，需要注意输出轴的径向负载承受上限，不要超出额定值挂载悬臂负载，否则会加速齿轮组与轴承的磨损，缩短使用寿命；齿轮头内部预先填充了长效润滑脂，常规工况下全生命周期无需额外补充润滑，减少后期维护工作量。电机的供电电压适配8V直流供电场景，可直接搭配常规的小型直流驱动板使用，不需要额外做电压转换，适配便携设备的电池供电场景，在额定负载下运行时的电流波动小，不会对设备内部的其他精密电路造成电源干扰。
