小型反射式光电物体检测传感器结构

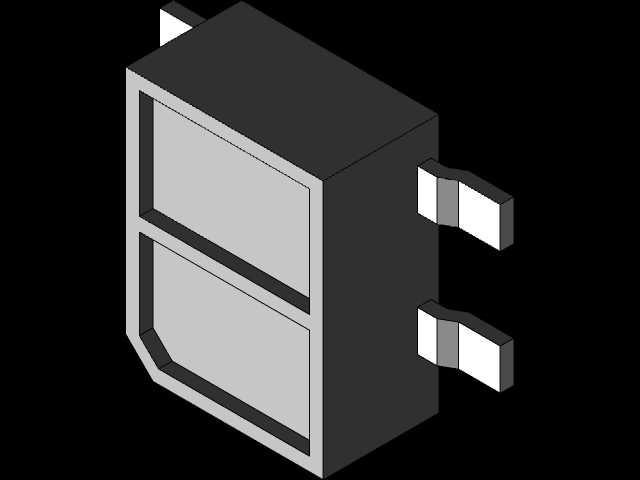

做自动化设备结构设计的同行都清楚，小型反射式物体传感器是产线工位上最常用的检测元件之一，不管是流水线来料到位判断、小型工件有无检测、机构动作到位确认，都离不开这类小体积传感元件的支撑，这次建模的这款贴片式反射传感器，就是针对紧凑安装空间的设备场景设计的。从实际使用场景来看，这类传感器常被用在3C电子组装线、小型非标专机、桌面型自动化设备里，这类场景的安装空间往往非常局促，大体积的圆柱型光电传感器根本塞不下，所以贴片式封装的小尺寸传感元件就成了首选，它不需要额外的安装支架，直接焊接在PCB板上就能完成固定，能大幅节省设备内部的排布空间。从功能特性来说，这款反射式传感器不需要额外搭配对射的接收端，自身集成了发射与接收单元，依靠物体表面反射的光线完成检测，安装时不需要在工位两侧对位排布，只需要在单侧预留安装位置即可，调试难度比对射型传感器低很多，对于小行程、短距离的物体检测场景适配性极强。建模过程中首先要考虑的就是实际安装的边界约束，这类贴片元件的引脚尺寸、焊盘位置必须严格对应实际量产元件的规格，否则后续画PCB的时候会出现封装不匹配的问题，外壳的倒角、侧面引脚的伸出长度、本体的厚度都要和实物尺寸对齐，不能出现建模尺寸偏差导致后续结构干涉。外形上采用了方正的贴片封装设计，本体做了分层的结构处理，正面预留了光学透镜的安装区域，两个引脚从本体侧面水平伸出，引脚的宽度、间距都符合SMT贴片焊接的工艺要求，焊接后元件本体和PCB表面贴合平整，不会出现翘脚、虚焊的结构隐患。设计的时候特意还原了外壳的细节结构，包括本体侧面的脱模斜度、上下壳的合模线位置、光学窗口的凹陷结构，这些细节虽然不影响功能实现，但在做设备整体装配仿真的时候，能更真实地还原元件装配后的实际状态，避免做干涉检查的时候出现误判。对于结构工程师来说，这类标准电子元件的三维模型准确度直接影响整机的布局效率，要是模型尺寸不准，很容易出现装配时元件和周边结构件碰擦的问题，尤其是在紧凑排布的控制板区域，毫米级的尺寸偏差都可能导致整个PCB布局需要重新调整，所以建模时每一处尺寸都要对照实物规格做校准，引脚的弯折角度、本体的高度公差都要考虑实际生产的误差范围，预留足够的装配间隙。
