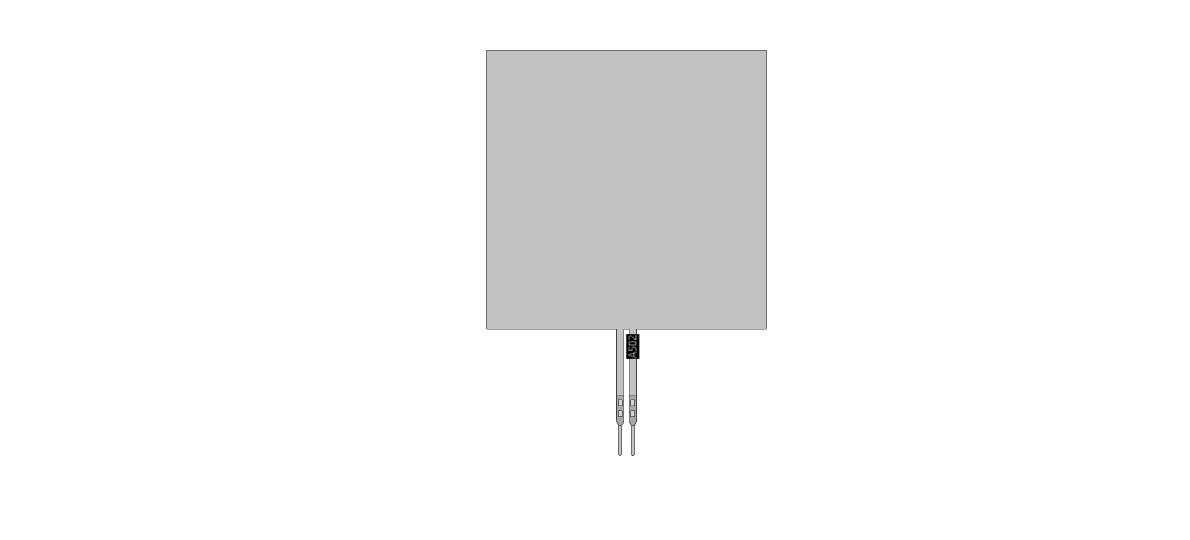

FlexiForceA502方形薄膜力传感器结构

　　做嵌入式测力结构设计的工程师，多半都接触过这类薄膜式力敏元件，这次还原的A502方形标准款，是很多小空间测力场景里的常用选型。先从安装边界说起，这款传感器采用方形感应面设计，尾部引出2针外螺纹接头，整体厚度控制在超薄级别，不需要在安装基体上预留深槽，只要在被测接触面留出对应方形感应区的平整贴合位即可，外螺纹接头可以直接拧入预制的螺纹安装孔，不需要额外设计接头固定结构，能大幅压缩装配环节的结构冗余。

　　从实际用途来看，这类传感器的适配场景非常广，小到智能穿戴设备的按压力度检测、医疗康复器械的接触力反馈，大到工业设备的接触面压力分布测试、工装夹具的夹紧力校验，都能看到它的身影。要注意它的受力特性，在0-22N的低负载区间内输出线性度表现优异，适合做精准的小力值检测，虽然标称可承载最高四万多牛的极限负载，但那是过载冗余设计，日常选型时要把工作区间落在低负载线性段内，才能保证检测数据的可靠性，不要把极限承载值当成常规工作负载来用。

　　做这个三维结构的时候，首先还原的是感应区的平整面特征，薄膜类传感器的感应面如果出现翘曲或者安装时存在硬点挤压，会直接导致输出数据漂移，所以建模时刻意保证了感应面的平面度公差，尾部的引线和外螺纹接头做了等比例还原，螺纹的牙型、针脚的间距都按照实际安装尺寸做了匹配，方便工程师直接把这个模型调入装配体里做干涉检查。很多工程师做结构设计时容易忽略这类薄型元件的走线空间，这次建模也把引线的最小弯折半径做了示意，避免装配时引线被弯折过度导致内部线路断裂。

　　另外要提的是，这个模型仅用于结构装配的尺寸校验，不能直接替代产品的精密工程图纸，实际选型时还是要对照厂商提供的正式尺寸手册做最终确认，如果在装配适配过程中需要调整安装位的结构，或者需要针对特定场景做安装结构的适配修改，可以基于这个基础模型做二次调整，能省去从零开始测绘建模的时间，尤其是做非标设备集成测力功能的时候，直接调用这个成熟的传感器模型，可以快速完成安装位的布局校验，提前排查装配干涉、贴合面不平整这类容易在样机阶段才暴露的问题。
