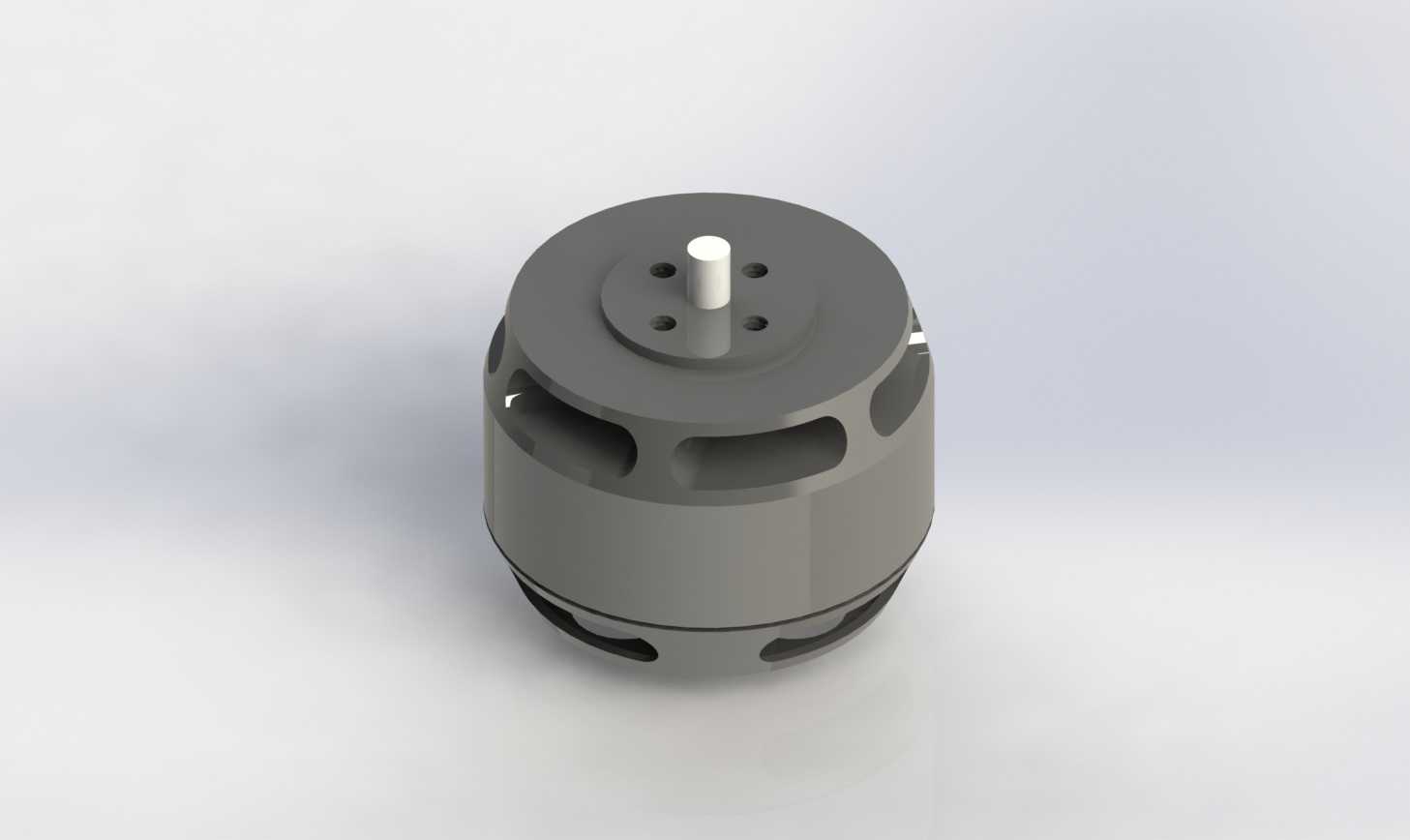

无人机用T型外转子无刷动力电机结构

这款动力部件主要面向多旋翼无人机的动力系统适配场景，是无人机飞行平台的核心动力输出单元，直接承担旋翼驱动、升力提供的核心功能，其结构设计的合理性直接决定无人机的飞行稳定性、载荷能力与动力匹配效率。从实际工程应用角度看，这类T型布局的外转子电机，在安装边界上做了针对性的适配优化，顶部端盖预留的安装孔位完全匹配主流无人机机臂的安装螺孔排布，安装时无需额外加工转接件，可直接通过标准紧固件将电机固定在机臂末端的电机座上，能有效避免安装孔位偏差带来的装配应力，防止电机运行过程中因装配同轴度不足产生异常振动。

设计思路上，这款电机采用外转子结构布局，转子外壳直接集成散热镂空结构，在电机高速运转时，镂空结构可带动周边空气形成定向气流，直接带走定子绕组与铁芯产生的热量，无需额外加装散热结构即可满足持续大负载运行的散热需求，同时镂空结构也能有效降低电机自身重量，提升无人机的动力重量比。电机输出轴采用居中定位设计，轴伸长度经过精准校核，既可以满足螺旋桨的安装固定需求，又不会因为轴伸过长导致旋翼安装后出现悬臂过长的问题，避免高速旋转时产生轴系挠度变形。

从功能特性来看，这款KV700规格的电机，扭矩输出特性适配多旋翼无人机常用的螺旋桨规格，在额定工作电压区间内可以保持稳定的转速输出，定子与转子之间的气隙经过精准控制，既可以保证磁路效率最大化，又能避免加工公差导致的定转子扫膛问题。电机外壳的T型结构设计，在保证结构强度的前提下，对非受力区域做了材料去除优化，在不降低整体抗冲击能力的同时，进一步压缩了自身重量，适配无人机对机载部件的轻量化要求。

在实际选型与装配过程中，这款电机的外形尺寸经过精准校准，外径、高度、安装孔位的中心距都严格匹配行业通用的安装标准，结构设计人员在做无人机机架设计时，可以直接参考该电机的外形边界做机臂与电机座的结构设计，无需反复校核安装干涉问题，能有效缩短整机的研发迭代周期。电机的出线位置也做了结构避让设计，安装后线缆可以顺着机臂内部走线，不会突出于电机安装平面，避免螺旋桨旋转过程中打到线缆引发飞行故障。
