无人机用T型电子稳定控制装置结构

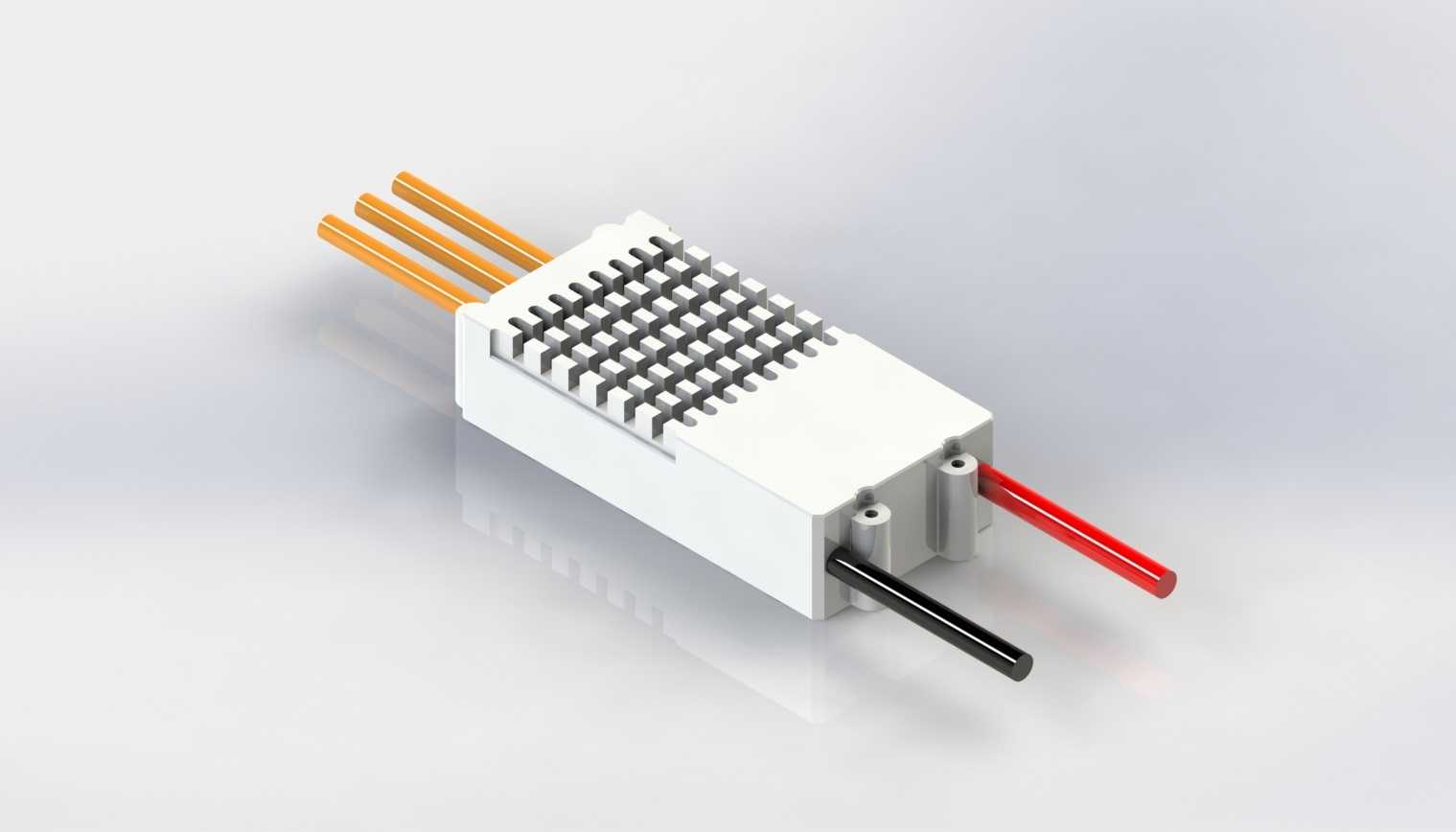

这款T型布局的电子稳定控制装置，主要面向多旋翼、固定翼小型无人机的动力稳定控制场景，是无人机动力链路中连接飞控系统与动力电机的核心执行部件，负责根据飞控输出的控制信号实时调整动力输出，抵消飞行过程中的姿态扰动，保障飞行过程中的姿态稳定与动力响应一致性。从实际装机使用的角度看，这类控制装置需要适配多旋翼无人机的机臂安装空间，T型的结构布局正是为了匹配常见的碳管机臂安装位，主体矩形壳体部分可贴合机臂上表面固定，伸出的三组镀金插针端直接对接无刷电机的三相接线端，省去了额外的接线转接工序，另一侧引出的红黑供电线直连动力电池组，整体走线路径短，能有效降低大电流工况下的线路压降，减少动力损耗。在功能特性上，该装置支持6S锂电池供电工况，持续承载电流可达40A，能够匹配常用的中小型无人机动力电机，内置的电流采样与信号调理电路可实时监测动力输出状态，将运行数据回传至飞控系统，配合飞控的姿态解算结果快速调整输出占空比，在无人机遇到侧风、机动变向、负载波动等工况时，能在毫秒级时间内完成动力输出的动态调整，避免姿态失稳。设计过程中充分考虑了装机的安装边界，壳体侧面预留的两个安装定位孔，孔位间距匹配主流的20mm宽度碳纤机臂安装标准，可直接通过尼龙扎带或者M2螺丝完成固定，不需要额外设计定制安装支架，降低飞手装机的改造成本。壳体表面的格栅式散热结构，是针对大电流持续工作时的发热问题设计，增大壳体与空气的接触面积，在无人机飞行过程中利用迎面气流完成被动散热，不需要额外加装散热风扇，既减轻了整机重量，也降低了额外的功耗。接线端的插针采用镀金工艺，减少反复插拔带来的接触电阻增大问题，供电出线端做了应力释放结构，避免飞行过程中震动导致线材根部断裂，提升长期使用的可靠性。对于航模设计、无人机研发的从业者来说，该结构的三维数模可直接用于无人机整机的装配干涉检查，验证机臂布局下的走线空间、安装间隙是否合理，也可作为同类电子稳定控制装置结构设计的参考样本，优化自身产品的安装适配性与散热结构设计，在做整机动力系统匹配时，可直接导入数模完成虚拟装配，提前排查安装位冲突、线材弯折半径不足等实际装机时容易出现的问题，减少实物打样迭代的次数。
