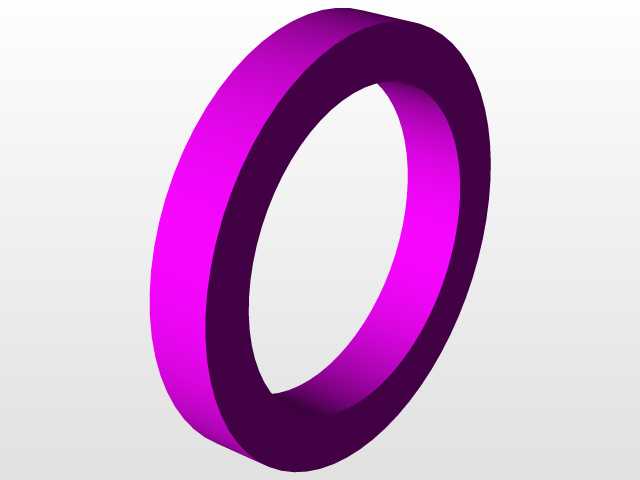

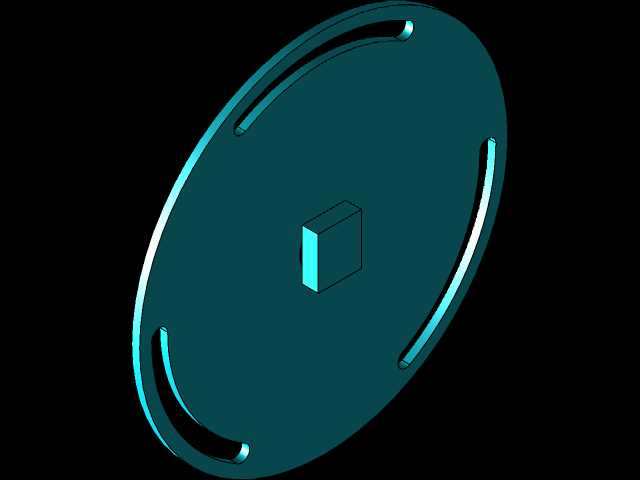

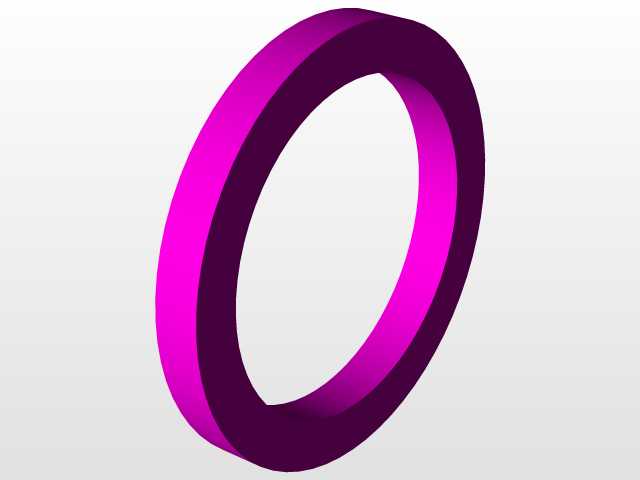

双级1比19传动比摆线齿轮结构

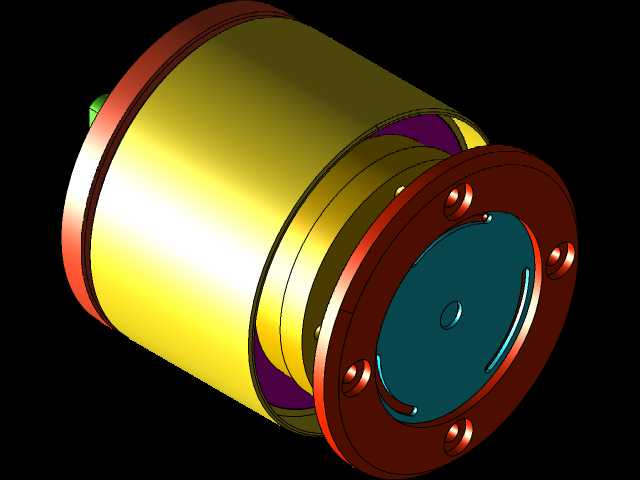

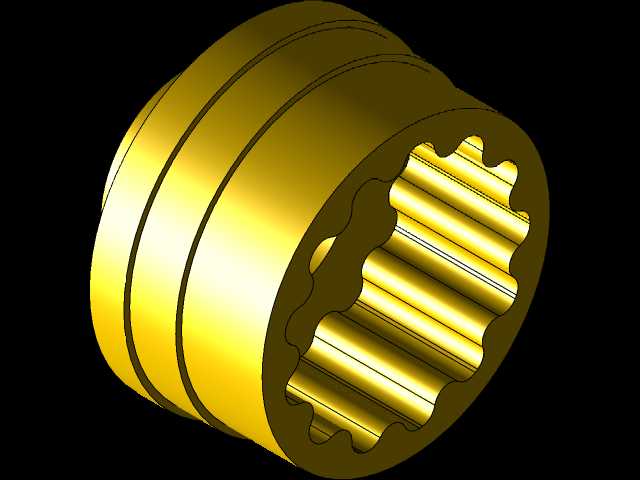

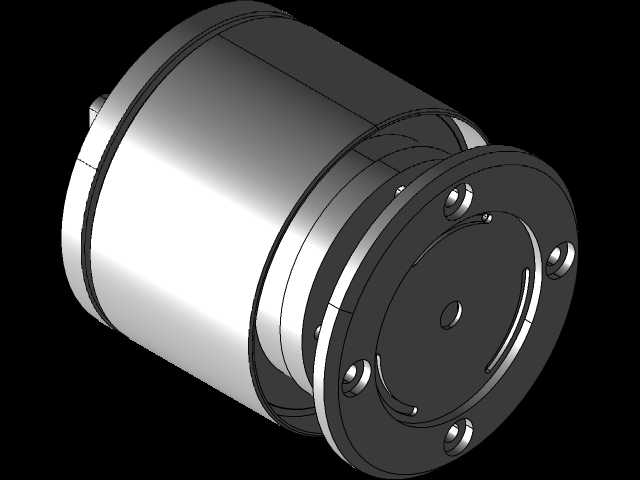

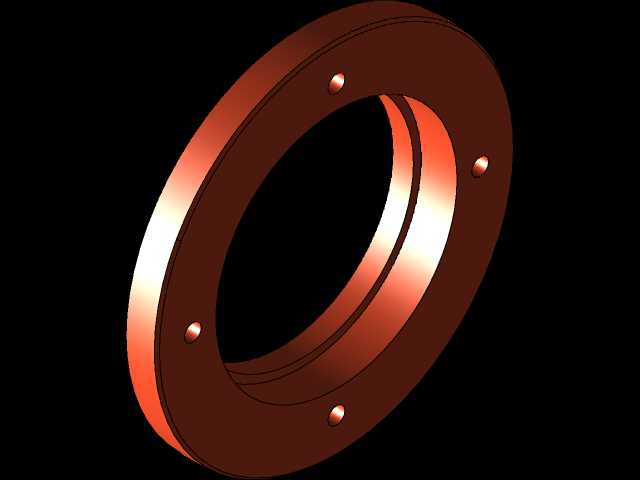

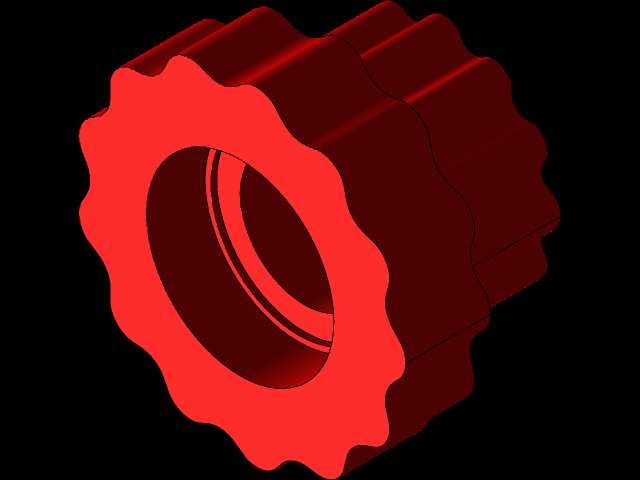

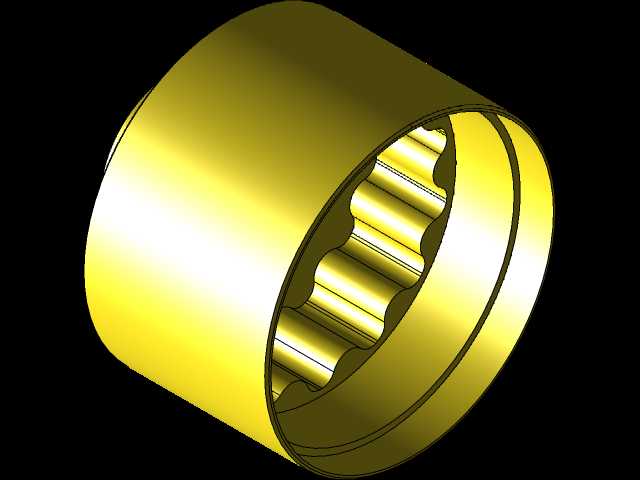

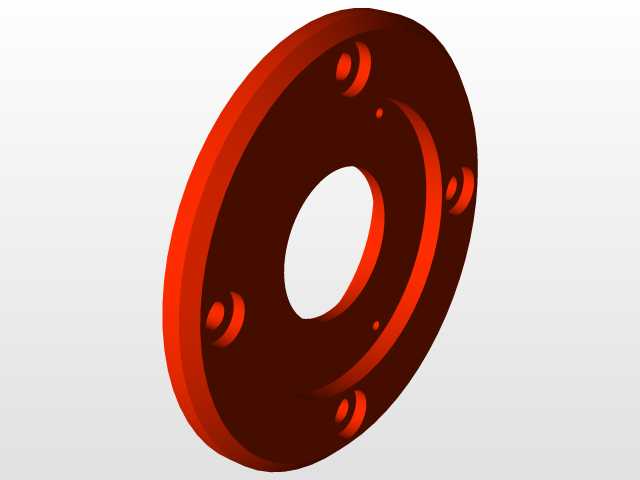

这款摆线齿轮结构采用2x1:19的传动配比设计，核心应用场景覆盖对传动回差要求严苛的工业传动链路，常见于精密输送设备的动力输出端、小型伺服机构的减速单元、自动化装配线的分度驱动模块，相比普通渐开线齿轮传动，其多齿啮合的特性可在同等体积下承载更高的冲击载荷，同时能将传动回差控制在极小范围内，适配频繁正反转的工况需求。从结构设计逻辑来看，该摆线组件采用筒式集成布局，将摆线轮、针齿壳、偏心套、输出法兰整合在同一圆柱壳体内，输入端预留标准轴伸接口，可直接与伺服电机、步进电机的输出轴对接，无需额外加装连接联轴器，输出端采用法兰式安装结构，端面上均匀布置6个安装沉孔，可直接固定在设备的安装基板上，安装边界的同轴度公差控制在0.02mm以内，能有效避免装配后出现的偏载磨损问题。实际使用过程中，该结构的传动效率可达90%以上，摆线轮与针齿之间采用滚动啮合形式，相比滑动啮合的蜗轮蜗杆结构，长期运行的磨损量更低，维护周期可延长至12000工作小时以上。设计阶段针对不同工况的适配性做了细节优化，壳体外侧预留的环形台阶可适配不同规格的密封端盖，在有防尘、防油雾要求的车间环境下，可加装接触式密封圈实现IP54级的防护等级；内部的偏心轴承采用集成式设计，减少了分体装配带来的累积误差，同时在针齿销与针齿壳之间预留了0.01mm的间隙，可补偿温度变化带来的热胀冷缩量，避免高温工况下出现卡滞问题。外形尺寸方面，该组件的主体外径适配常规60系列伺服电机的安装尺寸，总长度控制在1.2倍外径范围内，在狭小的设备安装空间内也能完成布置，输入端的轴伸直径、键槽尺寸均符合通用传动件的标准规格，选型时无需额外定制转接零件，可直接替换同规格的行星减速单元，且在同等传动比下，其径向尺寸比行星减速器小15%左右，更适合对安装空间有严格限制的紧凑型设备。从啮合特性来看，摆线轮的齿形采用修正摆线设计，在啮合过程中同时参与啮合的齿数可达总齿数的三分之一以上，即使出现瞬时过载，载荷也能均匀分布在多个啮合齿上，不会出现单齿断裂的失效问题，在输送线频繁启停、装配工位冲击负载的工况下，其运行可靠性远高于普通渐开线齿轮减速结构。
