RP激光雷达S1T形槽框架安装固定支架

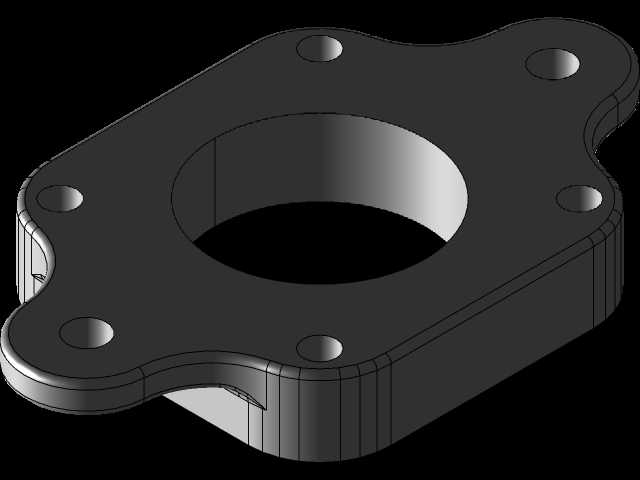

这款支架是针对RP激光雷达S1与工业铝型材T形槽框架的适配安装需求开发的专用连接构件，在自动化产线的环境感知模块搭建、移动机器人的导航雷达安装、工位检测设备的传感器固定场景中都能发挥稳定的连接作用。从结构设计逻辑来看，支架整体采用带中心大通孔的异形法兰式构型，中心通孔的尺寸完全匹配RP激光雷达S1的主体外径，既能够为雷达本体提供定位承托，也不会遮挡雷达的信号发射与接收路径，避免金属构件对激光探测造成干扰。支架周向均匀分布的六个沉头安装孔，是专门为1/4-20规格的紧固件设计的，沉孔深度经过精确核算，能够保证紧固件安装后端面完全沉于支架表面，不会出现凸起干涉雷达安装平面的问题，每个安装孔的位置度公差控制在0.1mm以内，保证多组紧固件安装时受力均匀，不会出现局部应力集中导致的支架变形。支架的外轮廓采用随形切边设计，没有多余的冗余结构，在保证整体结构强度的前提下尽可能压缩了安装占用空间，能够适配T形槽框架上狭窄的安装位，避免和框架上其他走线、相邻安装的工业相机、防撞条等构件产生位置冲突。在安装边界的适配设计上，支架的底面做了平面度处理，安装贴合面的平面度公差控制在0.05mm以内，能够和T形槽框架的安装面完全贴合，不会出现安装倾斜导致雷达探测角度偏移的问题，支架的厚度经过力学仿真验证，在常规工业振动工况下不会产生形变，能够保证雷达长期使用的位置精度。从实际使用的角度出发，这款支架不需要额外做定制加工，就可以直接搭配标准T形槽螺母和1/4-20紧固件完成安装，安装过程不需要复杂的工装辅助，单人即可完成雷达的拆装维护，支架的边角位置都做了倒圆角处理，避免安装过程中划伤操作人员或者损坏雷达的连接线缆。在结构强度层面，支架的安装孔周边做了局部加厚处理，能够承受紧固件锁紧时的压紧力，长期使用不会出现安装孔滑牙、开裂的问题，中心通孔的边缘做了微小的倒角处理，方便雷达本体安装时的导入对位，降低安装对位的难度。
